Пускатель электромагнитный 220 В: схема подключения через контрактор и кнопку

Характеристика приборов

Магнитные пускатели различных производителей различаются по условиям использования, наличию кнопок управления, тепловых реле, степени защиты и другим характеристикам.

Наиболее популярны следующие серии устройств.

1.

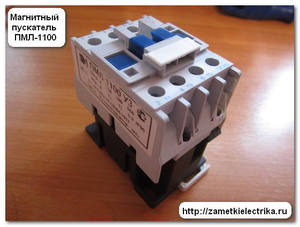

   PML. Эта аббревиатура указывает на то, что устройство предназначено для двигателей с короткозамкнутыми роторами и для печей со слабой индуктивной нагрузкой.
2. PMA. Этот пускатель подходит для асинхронных трехфазных двигателей переменного тока.
3. PME. Реверсивные трехфазные асинхронные двигатели с короткозамкнутым ротором могут быть подключены с помощью моделей этой серии.
4. KMI. Он работает в том же режиме, что и PML, и также может запускать асинхронные двигатели при подключении непосредственно к сети.

В зависимости от тока нагрузки главных контактов электромагнитный пускатель может.

1. Первая величина. Токи нагрузки 10А и 16А.
2. Второй порядок величины. При токе нагрузки 25 А.
3. Третья величина — 40 A.
4. Четвертая величина: 63 A.

Управляющее напряжение должно соответствовать рабочему напряжению катушки. Он может быть на 24 В, 220 В или 380 В.

Количество контактов в цепи управления пропорционально количеству вспомогательных контактов в пускателе. нормально разомкнутые и нормально замкнутые контакты считаются отдельно.

Корпус классифицируется в зависимости от степени защиты.

• Пылезащищенное и водонепроницаемое исполнение.
• Защищенные версии.
• Уличные версии.

Первые используются для наружной установки. Последние устанавливаются в неотапливаемых помещениях с минимальным количеством пыли и отсутствием проникновения влаги. Последние устанавливаются в закрытых шкафах.

Версия с тепловым реле устанавливается в случае перегрузки двигателя из-за условий его работы.

Реверсивный контактор используется для управления реверсивным двигателем. Он содержит шесть силовых контактов, две катушки соленоида и механическую блокировку.

Эти устройства можно разделить на 3 класса в зависимости от их износостойкости

1. Класс A — Наивысшая устойчивость к переключению и износу.
2. Класс B — средняя коммутационная стойкость.
3. Класс C — Низкое сопротивление переключения.

Производитель должен указать на модели: размер пускателя, коммутируемый ток, рабочее напряжение, нагрузочную способность, соответствие ГОСТу или ТУ.

Устройство и принцип работы

Небольшой ток в катушке создает магнитное поле, которое притягивает железный сердечник с подвижными контактами. Это замыкает цепь питания, и двигатель запускается.

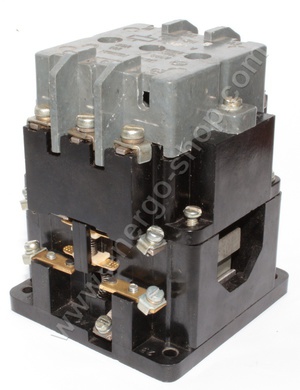

В случае серий PME и PML, например, конструкция электромагнитного пускателя 220 В состоит из следующих элементов.

1. Корпус устройства разделен на два блока.
2. Нижняя секция содержит катушку стартера на 220 В, пружину и неподвижный сердечник. Клеммы подключения управления расположены на катушке. Корпус нижнего блока выполнен из пластика. Неподвижный сердечник изготовлен из стали. Он имеет кольцо короткого замыкания, которое увеличивает магнитный поток. Удары по нижнему блоку амортизируются силиконовым вкладышем.
3. Нижний блок состоит из неподвижных контактов и подвижного магнитного якоря. Подпружиненная контактная пластина прочно прикреплена к якорю.

Включение устройства осуществляется с помощью кнопки «Пуск». Это используется для подачи напряжения на катушку. Одновременно замыкаются мостик силового контакта и вспомогательный контакт, подающий питание на катушку.

Устройство выключается с помощью кнопки «Стоп». Он размыкает цепь, управляющую катушкой. Под воздействием пружины движущийся магнитный якорь возвращается в исходное состояние, и магнитное поле исчезает.

Чтобы избежать перегрузки устройства при длительной работе, тепловое реле подключается последовательно к цепи фазной нагрузки и предназначено для отключения пускателя в случае перегрева.

Где и зачем применяется

Электромагнитные пускатели и контакторы интегрируются в силовую сеть, по которой протекает ток, либо постоянное или переменное напряжение, работающее с приложенной электромагнитной индукцией. Эти устройства оснащены набором сигнальных контактов, через которые подается питание на подключенные приборы. Одни выполняют вспомогательную функцию, другие — рабочую.

Электрические устройства и двигатели управляются пускателями, но в случае падения напряжения пускатели не могут защитить их, поскольку силовые контакты размыкаются, работа устройства, назначенного на соленоид, приостанавливается, а независимый выключатель исключается.

Для запуска прибора необходимо воспользоваться «кнопкой запуска». Это обеспечивает безопасность, так как из-за непреднамеренного включения могут произойти несчастные случаи.

Реле с тепловым эффектом могут быть включены в электрическую схему пускателя, назначение которых — защита непрерывной работы двигателя и других устройств. Имеются однополюсные и двухполюсные магнитные пускатели. Они срабатывают при подаче напряжения на двигатель, страдающий от перегрузки по току.

Монтаж приспособления

Устройство предпочтительно устанавливать вертикально и надежно на твердой опорной поверхности. Неправильный монтаж часто приводит к неправильному включению устройства. Плоская поверхность для монтажа не восприимчива к сильным толчкам, вибрациям и ударам.

Конец проводника загибается в петлю, когда он подсоединяется к контактному зажиму прибора. Если соединяются два проводника с одинаковым сечением, их концы закрепляются по прямой линии с обеих сторон клеммных винтов.

Если подключается медный провод, оба конца должны быть лужеными. Перед соединением алюминиевых проводов их концы необходимо зачистить напильником. Не допускается наличие жира на приборе.

Перед эксплуатацией прибора проверьте исправность движущихся частей и правильность подключения электрической цепи.

Если дополнительно установлено тепловое реле, прибор нельзя устанавливать вблизи горячих предметов, которые могут подвергнуть его нежелательной нагрузке.

5 схем подключения пускателя, схема подключения через кнопки пуск и стоп

Для схем требуются две кнопки, старт и стоп, каждая в отдельной коробке, или отдельном корпусе, работа устройства от этого не меняется и называется кнопкой.

Если кнопки раздельные, то проблемы нет, один контакт обеспечивает питание, а другой его уменьшает. А если кнопки находятся в одном корпусе, то у каждой из них есть 2 комплекта контактных проводов, два для «старт» и два для «стоп», каждый со своей стороны. Имеется отсек с клеммой для управления подачей тока.

Схема подключения магнитного пускателя с катушками 220В — Однофазное питание и подключение, простой вариант. 220 вольт подается на верхнюю и нижнюю катушки, расположенные в корпусе устройства. Провод с входом питания подключается к шнуру, и стартер активируется, как только вилка оказывается в розетке. Он запускается при любом напряжении и отключается при включении пускателя контактами t1 — t3.

Используйте кнопки старт и стоп для установки программы. Пускатели используются для электродвигателей и просты в эксплуатации при наличии кнопок «Пуск» и «Стоп». Для непрерывной работы устройства они чередуются, подавая на магнитную катушку фазы. Пускатели работают только при нажатии кнопки пуска, т.е. они не подходят для постоянной работы устройства. Возможно включение в цепь автоматического выключателя, управляемого с помощью вспомогательного контакта, который может быть установлен на некоторых типах оборудования.

Схема подключения асинхронного двигателя 380 В к пускателю 220 В — три фазы подключены к контактным проводам, нагрузка распределяется по ним. Это пускатели с тепловым реле, функция которого заключается в защите двигателя от нагрева.

Реверсивная схема подключения — используется, когда необходимо заставить двигатель вращаться в противоположном направлении. При переключении одной фазы направление меняется на противоположное, и схема состоит из двух пускателей и кнопочного блока, в котором расположены кнопки «стоп», «вперед» и «назад».

Когда двигатель вращается, цепь питания фаз контактора переключается путем перекоммутации, все это контролируется цепью питания. Когда контакты активированы, катушки получают сигналы, каждая со своим сигналом, в общей сложности три фазы, при этом двигатель работает в левом направлении. фаза c находится на третьей обмотке, фаза b — на b, а фаза один не изменена. В этом случае двигатель будет двигаться в правильном направлении.

Эти схемы несложные, но реверсивные схемы должны быть защищены в обоих направлениях, чтобы не возникало обратного обязательства. Они подразделяются на механическую блокировку и защиту контактов.

Обслуживание пускателя

Как и любое другое оборудование, это электрооборудование требует регулярного обслуживания. Минимальный график технического обслуживания включает в себя.

1. Внешний осмотр. Вследствие длительного использования данного оборудования возможны повреждения и поломки. Поэтому необходимо проверить внешний вид стартера на наличие повреждений, все детали и компоненты. Загрязнения на корпусе и на поверхности сердечника должны быть удалены.
2. Очистите контакты. Если на контактах имеются следы оплавления или волдыри, их необходимо зачистить напильником.
3. Проверьте механические части. Необходимо проверить пружину на жесткость и отсутствие блокировки витков. Проверьте, не согнулся ли якорь, и если да, то смажьте или отшлифуйте фрикционные детали.
4. Проверьте катушки. Если корпус треснул, изоляция оплавлена или контакты загрязнены, катушку следует заменить. Гудящий звук во время работы указывает на короткое замыкание между витками. Со временем сопротивление катушки будет уменьшаться. Во всех этих случаях катушку следует перемотать или заменить.
5. Проверьте, нет ли короткого замыкания. Если светильник имеет металлические детали в корпусе, убедитесь, что между металлическими деталями нет короткого замыкания.
6. Проверьте тепловое реле. Если на магнитном пускателе 220 В установлено тепловое реле, необходимо проверить настройку теплового реле. Это очень трудно сделать в домашних условиях и требует специального испытательного стенда.

Выбор электромагнитного пускателя

В процессе ремонта, разработки схем управления и замены нерабочего или устаревшего оборудования потребителям необходимо приобрести электромагнитный пускатель 220В. При выборе необходимо обратить внимание на самые важные показатели.

• Номинальное напряжение.
• Номинальный ток главных контактов.
• Устойчивость к коммутационному износу.
• Устойчивость к механическому износу.
• Количество рычагов.
• Номинальное напряжение катушки.
• Характеристики и количество вспомогательных контактов.
• Наличие реверса.
• Обеспечивается защита.

Legrand, французская компания, является одним из ведущих производителей электротехнической продукции. Компания известна своим широким ассортиментом стартеров, выгодными ценами, проверенным сервисом и европейским качеством.

Шведско-швейцарская компания ABB является известным производителем на рынке электрооборудования. Продукция компании известна своими инновационными решениями и надежностью.

Продукция французской компании Schneider Electric отличается высоким качеством. В России компания представлена пятью заводами, выпускающими высококачественное электротехническое оборудование.

Техника безопасности

Электричество бесцветно и не имеет запаха. Его нельзя увидеть или услышать, но его присутствие можно почувствовать на ощупь или с помощью специальных приборов. Прикосновение к нему может быть вредным для человеческого тела, поэтому при работе со стартером необходимо соблюдать правила безопасности.

1. Непроводящие части должны быть заземлены.
2. Не работайте под напряжением.
3. Соблюдайте меры предосторожности при отключении от напряжения.
4. Вывесить запрещающие таблички и при необходимости установить ограждение.
5. Используйте дополнительные средства защиты (изолированные перчатки, ботинки, ножницы, коврики, защитные очки).
6. При монтаже и техническом обслуживании используйте исправные инструменты.

Как подключить модульный контактор

Работа различных электрических систем требует использования устройств, способных автоматически регулировать ток.

Существует несколько типов таких конструкций, которые различаются по принципу работы и сложности механизмов.

Среди этих типов особое внимание следует уделить модульным контакторам на DIN-рейку.

Более подробную информацию об их технических характеристиках можно найти на специальном веб-сайте.

Основные понятия

Модульный контактор — это специальное электрическое устройство, которое управляет протеканием тока в определенной цепи. Это часто используется для управления отопительными насосами или теплыми полами. Контактор состоит из нескольких основных частей.

• Катушка. Он состоит из нескольких медных проводов, соединенных в цепь. Его основная задача — генерировать электромагнитное поле.
• Контактные элементы. Эти конструкции представляют собой металлические пластины, удерживаемые пружинами. В исходном положении система находится в открытом положении.

Принцип работы контактора очень прост. При подаче электрического тока на катушку возникает магнитное поле. Это, в свою очередь, притягивает пластины и, таким образом, замыкает цепь. Таким образом, в систему подается ток, необходимый для работы определенных механизмов. Когда источник питания выходит из строя, магнитное поле исчезает, и пластины защелкиваются на место, размыкая цепь.

Для чего он нужен

Очень часто такие электромагнитные устройства используются для управления и переключения отопительного оборудования, а также насосов и вентиляционных систем. Когда контакторы только появились, они не пользовались большой популярностью, но позже стали широко известны и незаменимы для использования в распределительных щитах квартир и системах автоматизации. Примеров множество: работа осветительного оборудования, управление насосами, включение резервов в автоматическом режиме и т.д. Как это происходит? Это очень просто, потому что контактор идеально эргономичен, а в распределительном щите он становится незаметным рядом с другими модулями.

Следует понимать, что при использовании этого устройства напряжение питания не может превышать 380 вольт при частоте 50 Гц, но оно может работать и при более высоких уровнях мощности и выдерживать значительные колебания напряжения.

Еще одним преимуществом использования этого устройства является полное отсутствие шума и вибрации. Это означает, что вы можете установить его дома или в общественном месте, не беспокоясь о том, что он вызовет дискомфорт.

Эти механизмы могут быть как относительно крупными, так и мелкими. Последний может быть установлен даже на DIN-рейку. В конструкции устройств предусмотрены специальные камеры для гашения дуги, возникающей в результате изменения токовой нагрузки.

Обратите внимание! Имеются не только однофазные, но и трехфазные контакторы, что позволяет подключить их практически к любой цепи.

Параметры контактора

Если внимательно посмотреть на корпус устройства определенного типа, то на нем можно увидеть несколько характеристик, а именно: номинальный ток, количество контактов и их тип.

Характеристики

Сегодня для приобретения доступно около 25 различных видов оборудования, отличающихся по весу, назначению и параметрам. При выборе контактора необходимо тщательно проверить его технические характеристики, самой важной из которых является номинальный ток или напряжение, которые должны строго соответствовать параметрам цепи. В качестве примера некоторые характеристики приведены в таблице ниже.

Структура контактора

Как работает устройство, уже было описано, но чтобы понять, как оно работает, необходимо изучить структуру устройства. Сам контактор состоит из нескольких основных частей. Прежде всего, стоит разобрать катушку. Его назначение — создавать магнитный ток. Если вместо катушки используется реактор, он создает дополнительную движущую силу, необходимую для работы прибора.

Обратите внимание! При замене детали необходимо учитывать ее напряжение, а также следить за тем, чтобы она не касалась движущихся частей и чтобы не было зазоров при соприкосновении якоря и сердечника.

Модульные трехфазные контакторы

Другим модулем контактора является подвижный контактор. Он состоит из специальных токопроводящих контактов, которые функционируют благодаря своему движению. Имеются также замыкающие контакты. Именно эти подвижные элементы контактируют с ним, чтобы обеспечить протекание тока. Эти два компонента могут быть объединены в одну контактную цепь.

Важное замечание: Когда устройство работает, контакт замкнут. Он находится в состоянии покоя, когда нормально разомкнутые и нормально замкнутые контакты разомкнуты.

Виды и классы контакторов

Контакторы используются для дистанционного или автоматического переключения шнура питания приборов с высокой мощностью. В категорию этих электротехнических изделий входят встраиваемые в панель устройства с практически неограниченной мощностью, а также модульные устройства для монтажа на DIN-рейку. В последнем случае номинальный ток обычно составляет 63 ампера или меньше. Меньшие (немодульные) контакторы на DIN-рейку рассчитаны на токи до 100 А и фактически являются изделиями панельного монтажа по довольно простой причине: их размеры не позволяют правильно установить их на передней панели распределительного щита.

Слева: модульный контактор на DIN-рейку 63 A. Справа: контактор для монтажа на панель

Общепринятая классификация магнитных контакторов заключается в разделении их на различные типоразмеры в соответствии с их габаритами и токоведущей способностью. Например, модульные контакторы ограничены типоразмерами 4 и 7 в сумме, с максимальным размером контактного блока на ток 250А. В дополнение к общей классификации существуют контакторы, способные коммутировать цепи с токами 1000 А и выше, но промышленное применение этих устройств настолько узко, что мы не будем их рассматривать.

Отдельные модели контакторов могут отличаться по классу электроизоляции и допустимому напряжению срабатывания. Существуют также различия в рабочих напряжениях, на которые рассчитаны катушки соленоидов. Дополнительные различия существуют в следующих областях.

• Количество коммутационных полюсов силовых контактов (от 1 до 4).
• Время отклика (от 0,01 до 1 секунды).
• Тип и эффективность прерывателей для различных индуктивностей нагрузки.
• Количество переключений, разрешенных в час.
• Уровни шума и вибрации.
• Количество и наличие вспомогательных слаботочных контактов.

Конструкция трехполюсных контакторов с нормально разомкнутыми контактами. 1 — катушка; 2 — неподвижный магнитопровод (сердечник); 3 — подвижный сердечник; 4 — неподвижный контакт; 5 — изолированная опора для подвижного контакта; 6 — подвижный контакт

Термины «контактор» и «пускатель» имеют разное значение. С другой стороны, контактор — это единое устройство, выполняющее только те функции, которые указаны в проекте. Инициатор, с другой стороны, представляет собой набор устройств, объединенных в единый узел управления. Он может включать в себя несколько контакторов, а также другие принадлежности, предохранительные устройства, элементы управления и корпус с определенной степенью защиты от пыли и влаги. Пускатели обычно предназначены для управления работой асинхронных двигателей.

Комбинированные пускатели двигателей

Как выбрать контактор

Чем больше устройство, тем более мощную нагрузку оно может выдержать. Важно убедиться, что напряжение катушки равно управляющему напряжению и что контакты могут выдержать нагрузку при подключении всех потребителей. Существует 3 класса коммутационного сопротивления для данного типа устройств (A, B и C). Лучше всего выбирать продукт с меньшим значением этого параметра.

Перед выбором контактора важно знать условия эксплуатации. Это является основой для выбора оптимальной степени защиты. Например, если устройство должно быть установлено в шкафу управления, достаточно версии IP20. В пыльной или влажной среде следует выбирать корпуса IP45 или 65. Модули защиты с тепловыми реле предотвращают перегрузки.

Способы подключения

Контакторы часто устанавливаются на распределительных щитах, что позволяет контролировать их работу. Алгоритм подключения таких устройств достаточно прост и состоит из следующих операций.

1. Сначала необходимо подвести входные кабели к контактору. Они удерживаются на месте с помощью специальных болтовых креплений. Обычно выходы расположены в верхней части.
2. После этого подключаются выходные кабели. Они крепятся по тому же принципу, который был описан ранее.

При подключении контакторов важно ознакомиться со схемой на корпусе, которая указывает положение и используемые кабели.

В зависимости от метода управления, работа этих систем может быть организована по-разному.

• Подключение осуществляется с помощью кнопки. Он расположен непосредственно перед контактором. Обратите внимание, что для таких конструкций часто требуется постоянное напряжение. Если кнопки рассчитаны на питание переменным током, то необходимо использовать дополнительный выпрямитель.
• Используйте тепловое реле. Это устройство способно размыкать цепь в зависимости от температурных условий. Реле также устанавливается непосредственно перед контактором.

Подключение модульных контакторов требует анализа многих нюансов и поэтому может быть доверено только опытному электрику.

Как подключить контактор?

Для тех, кто изучал физику в школе, не составит труда разобраться в электрических схемах различных электрических устройств, в том числе трехфазных двигателей.

Они подключаются через контакторы или магнитные пускатели.

Зарубежные классификации не делают различий между этими устройствами, поскольку пускатель идентичен контактору, только оснащен дополнительным устройством для безопасной работы потребителей тока.

Другими словами, пускатель представляет собой миниатюрный электрический шкаф с тепловой защитой и защитой от короткого замыкания в дополнение к контактору.

Пускатель имеет 8 значений, от «0» до «7», каждое из которых предназначено для двигателей с определенным диапазоном мощности (номинальный ток). Благодаря закрытой конструкции (в корпусе) пускатель может быть установлен в любом месте.

Если двигатель подключен через контактор, защитное устройство выбирается отдельно.

Подключение коммутируемой нагрузки

Подключение силовой цепи контактора обычно осуществляется с помощью винтовых клемм с зажимами или седлами. При сборке силовой цепи рекомендуется приложить все усилия, чтобы проводник имел максимальную площадь контакта с контактной площадкой. Однопроволочные жилы лучше всего закручивать в полупетлю, многопроволочные жилы можно обжимать плоскими контактными площадками.

Набор силовых контактов для каждого полюса представлен двумя неподвижными и двумя подвижными контактами, соединенными проводниковой пластиной. Поэтому контакты каждой фазы расположены параллельно, а их зажимные винты находятся на передней части корпуса и обозначены буквой L и соответствующим цифровым индексом. Один конец проволоки вставляется под зажимную пластину или как можно дальше в основание, а затем зажимается винтом. Для номинальных токов свыше 63 A рекомендуется использовать динамометрический инструмент. 48 часов потребуется для повторной затяжки силовых контактов, чтобы компенсировать остаточную деформацию металла.

Как видите, схема подключения секции электропитания очень проста: контактор коммутирует фазные провода, а рабочая нейтраль собирается на общей шине или кроссовом модуле. Единственное отличие касается монтажа цепей с изолированной нейтралью, в этом случае рабочая нейтраль коммутируется четвертым полюсом контактора.

Управляющие цепи

Электромагнитные контакторы не имеют механической блокировки. Для обеспечения удержания штока клапана в рабочем положении во время работы используется самоблокирующаяся схема. Это довольно удобный способ коммутации цепи питания катушки с помощью различных устройств защиты и автоматики привода. Исключением являются компоненты, управляемые ПЛК или релейной автоматикой.

Простейшие самопереключающиеся схемы включают дополнительный нормально разомкнутый блокирующий контакт. Цепь питания катушки подключается через нормально разомкнутый контакт кнопки пуска. Вторая цепь подключена параллельно и состоит из последовательного блокирующего контакта и размыкающего контакта для кнопки «стоп». Таким образом, при подаче напряжения на контактор замыкается фиксирующий контакт, который остается на месте в течение всего времени работы и подает питание на катушку. Когда катушка должна быть остановлена, цепь, питающая катушку, размыкается кнопкой «Стоп».

Схема самоторможения контактора: L1, L2, L3 — фазы трехфазного питания; N — нейтральная точка; KM — катушка магнитного пускателя; NO13-NO14 — дополнительные нормально разомкнутые контакты; M — асинхронный двигатель

Имеются также более сложные схемы управления. Например, использование нормально замкнутых контактов на одном контакторном пускателе может быть использовано для предотвращения одновременной работы двух пускателей, что особенно важно для схем реверсивного пуска или в силу другого технического требования. Тот же принцип может быть достигнут при использовании нормально замкнутых блокировочных контактов одного контактора последовательно с контактами пусковой кнопки другого контактора.

Схема реверсивного запуска двигателя: KM1, KM2 — катушки магнитного пускателя; NO KM1, NO KM2 — нормально разомкнутые контакты пускателя; NC KM1, NC KM2 — нормально замкнутые контакты пускателя; CK — тепловое реле

Концевые выключатели, датчики с сухим контактом и различные устройства безопасности также могут быть включены в цепь самопереключения. Возможно также автоматическое переключение контакторов; для этого параллельное включение с помощью концевых выключателей или датчиков заменяет или дублирует кнопку. Поэтому сложность автоматических приводов и схем управления практически не ограничена.

Дополнительные устройства

Как упоминалось ранее, сами контакторы очень просты и могут состоять только из электромагнитного тягача и одной или нескольких пар силовых контактов. Однако существует впечатляющий ассортимент дополнительных модулей, которые могут вывести первоначальную функцию далеко за рамки обычного переключателя.

Наиболее распространенными являются аксессуары с дополнительными блокирующими контактами. Если контактор еще не оснащен таким устройством, этот тип аксессуара является единственным способом реализации самоблокирующейся цепи. Вспомогательные контакты также могут использоваться для реализации более сложных схем управления, индикации и автоматизации.

Еще один популярный тип вспомогательного устройства — тепловой расцепитель. Их назначение — контролировать нагрузку, протекающую в цепи, и обесточивать катушку, если предел тока превышен в течение длительного периода времени. Как и в случае с тепловым расцепителем автоматических выключателей, параллельные расцепители контакторного типа имеют различные токи и время отключения для различных типов асинхронных двигателей. Поскольку контакторы не предназначены для коммутации токов короткого замыкания, электромагнитные расцепители не используются в качестве дополнительного аксессуара.

Вспомогательные устройства контактора: 1 — реле тепловой перегрузки; 2 — контактор; 3 — приставка с выдержкой времени; 4 — вспомогательный контакт

Реле задержки времени позволяют задерживать запуск и остановку электрических приводов. Реле времени имеет возможность ручной настройки в определенном диапазоне, что позволяет точно установить компенсацию инерционного замедления двигателя перед реверсом.

Дополнительные опции включают механические блокировки, которые можно использовать для создания реверсивного пускателя из двух обычных трехполюсных контакторов. Для управления непосредственно с панели или распределительного щита можно использовать пусковые принадлежности с самозакрывающимися группами и кнопками «пуск» и «стоп». Если катушка контактора не подходит для существующего напряжения цепи управления, ее можно легко заменить другой катушкой с подходящими параметрами. Дополнительная защита двигателя обеспечивается реле контроля и чередования фаз, а также ограничителями перенапряжения.

Система контактов на контакторе

Независимо от размера и производителя, каждый трехфазный контактор имеет стандартную систему контактов и соединений. Для удобства монтажа все контакты имеют маркировку, указывающую на их назначение. Маркировка наносится на корпус прибора и гласит следующее.

• A1 (ноль) и A2 (фаза) — это контакты, которые управляют размыканием и замыканием контактора.
• Нечетные номера 1, 3 и 5 и маркировка L1, L2 и L3 указывают на место подключения трехфазного источника питания.
• Четные числа 2, 4 и 6 и отметки T1, T2 и T3 указывают на точки подключения проводов, ведущих к потребителям тока.
• 13NO и 14NO — это пара вспомогательных контактов, обеспечивающих функцию самоподдержания.

Контакт A2 повторяется как в верхней, так и в нижней части устройства для облегчения переключения. Для этой же цели верхний и нижний наборы (четные и нечетные) силовых контактов также могут использоваться для ввода или вывода мощности. При установке контакторов необходимо соблюдать осторожность, иначе схема не будет работать.

Не допускается неправильное подключение фаз. Если вы перепутаете их при установке контакторов, вы получите реверсивное вращение двигателя. Существует два способа маркировки изоляции кабеля — по номеру и по цвету.

Числа 1, 2 и 3 соответствуют желтому, зеленому и красному цветам. Нейтральный провод маркируется белым цветом или цифрой «0». Подключение силовых контактов не представляет сложности.

Главное — правильно подключить управляющее напряжение через посты кнопок.

Подключение кнопочного поста

Рассмотрим две схемы подключения контактора к сети 380 В: одна для катушки 380 В, другая для катушки 220 В.

В колонке кнопок есть две кнопки». Пуск» использует нормально разомкнутые контакты, а «Стоп» — нормально замкнутые. Питание на кнопку «Стоп» подается через ее контакт 4 (фаза).

Между клеммами 3 «Стоп» и 2 «Пуск» устанавливается перемычка, тем самым удлиняя линию «фаза». Клемма A1 (фаза) контактора подключена к контакту 1 «пуск». Нейтральный проводник линии управления подключается к клемме A2.

Установите перемычку между двойным контактом A1 и клеммой 14NO. Клемма 13NO подключена к контакту № 2 «Пуск».

Если цепь управления питается от одной фазы (нулевой фазы), а катушка пускателя рассчитана на 220 В, схема подключения выглядит следующим образом.

Нажатие кнопки «Пуск» активирует силовой контакт и подает напряжение на вспомогательный контакт, обеспечивая срабатывание (замыкание) силового контакта при отпускании кнопки.

При нажатии кнопки «Стоп» цепь на вспомогательном контакте разрывается, и силовой контакт переходит в нормально разомкнутое положение. Более подробные описания подключения контакторов можно найти в Интернете, включая иллюстрации и видеоролики.

Проделав это несколько раз, вы сможете в дальнейшем делать это автоматически.

Схема управления освещением – виды, назначение и способы реализации

В стремлении к удобству и эффективности решения по управлению освещением постоянно совершенствуются. Теперь вы можете управлять освещением или даже всем электрооборудованием в вашем доме, находясь на другом конце света.

Конечно, это требует серьезных инвестиций и привлечения узкоспециализированных профессионалов. Однако существует ряд решений в области управления, которые вполне возможны, и, обладая минимальным набором знаний в области электротехники, вы можете значительно упростить свою жизнь и сэкономить деньги. Об этих схемах мы расскажем в статье.

Схемы с ручным управлением

Все цепи освещения можно разделить на ручные и автоматические. Ручные схемы не обеспечивают автоматизации, но они обеспечивают определенный комфорт. И во многих случаях они более экономичны, чем полностью автоматические схемы.

Проходные и перекрестные выключатели

Сквозные и перекрестные выключатели используются на практике уже довольно давно. Однако они могут использоваться в гораздо более широком спектре применений. Ведь установка такого распределительного устройства позволяет управлять освещением из двух, трех (см. Как управлять освещением из трех мест) и более мест.

Сейчас.

• Проходной выключатель отличается от обычного выключателя тем, что имеет один вход и два выхода. Пусть входом будет вывод 1, а выходами — выводы 2 и 3. В одном положении переключателя контакты 1 и 2 замкнуты, а во втором положении переключателя контакты 1 и 3 замкнуты.
• Перекрестный переключатель имеет два входных контакта 1 и 2 и два выходных контакта 3 и 4. В одном положении переключателя контакты 1-3 и 2-4 замкнуты, а во втором положении замкнуты контакты 1-4 и 2-3.
• Эта особенность позволяет выключателю управлять освещением независимо от положения других выключателей в цепи. По этой причине его часто называют коридорным контуром.

• Как видно из схемы, только проходной выключатель может использоваться для управления двумя выключателями. Для большего количества контрольных точек также необходимо использовать перекрестный переключатель.
• Для реализации двух автоматических выключателей в этой схеме необходимо выполнить следующие коммутационные операции. Подключите фазный провод от клеммной колодки к входу первого выключателя.
• Затем соедините клеммы 2 и 3 обоих выключателей. и подключите наш светильник к входу второго выключателя. Осталось только подключить нейтральный провод непосредственно от распределительной коробки к светильнику, и наша схема готова к запуску.
• Чтобы создать подобную схему для трех и более выключателей, следует поместить перекрестный переключатель между двумя проходными выключателями. В этом случае мы подключаем контакты 2 и 3 первого проходного переключателя к контактам 1 и 2 перекрестного переключателя. А контакты 3 и 4 переключателя кроссовера подключите к контактам 2 и 3 переключателя проходного канала. Остальная часть схемы остается без изменений.

Схемы на импульсном реле

Однако, откровенно говоря, и сквозные, и кроссоверные схемы становятся все более устаревшими. С появлением импульсных реле эти схемы кажутся слишком сложными и недостаточно надежными из-за большого количества контактов.

Проще использовать импульсные реле, которые более удобны для управления освещением, а их схемы достаточно просты.

• Принцип работы импульсного реле заключается в следующем. При подаче питания на катушку силовые контакты меняют свое состояние на противоположное и фиксируются в этом состоянии. Кратковременной подачей напряжения в течение 0,1 — 0,5 секунд можно включать и выключать освещение.
• Поскольку функция фиксации для этой цели не требуется, импульсное реле может управляться с помощью обычной кнопки. Что касается дверного звонка. Простое нажатие кнопки включает свет. Повторное нажатие этой или любой другой кнопки в цепи выключит ее.

• За исключением импульсного срабатывания, большинство реле имеют возможность только выключать и только включать свет. Для некоторых схем это может быть очень полезной функцией.

• Благодаря такой богатой функциональности реле имеет до шести контактов. Обычно управляющий вывод расположен сверху, а вывод питания — снизу. Однако, к сожалению, единой системы здесь не существует, и каждый производитель действует в соответствии со своими собственными представлениями. То же самое относится и к обозначению контактов. Поэтому, чтобы не быть голословными, возьмем принцип обозначения одного из самых распространенных производителей. В качестве примера можно привести реле RIO-1.
• Если вы собираетесь подключить импульсное реле своими руками, сначала необходимо собрать управляющий сигнал. Для этого подсоедините фазные провода от распределительной коробки к каждому выключателю, не закрепляя их. Провода от выключателей соединяются последовательно и подключаются к контакту «Y» импульсного реле.
• Однако для того, чтобы реле работало, необходимо, чтобы на катушке было питание. Подключите фазный провод от клеммной колодки к клемме «11», а нейтральный провод — к клемме «N».
• Теперь подключите фазный провод от клеммы «14» к нашей лампе. Нейтральный провод идет от распределительной коробки. Наша трасса полностью готова к работе.
• Если вы хотите установить кнопку, которая будет включать свет только при нажатии, подключите эту кнопку к клемме «Y1» импульсного реле. Отдельно подключите кнопку для выключения освещения только к контакту «Y2» реле.

Подключение освещение через пускатель

Согласно пункту 6.2.10 Правил, запрещается подавать питание более чем на 20 светильников или многоламповых светильников от группирующего автоматического устройства. Однако иногда необходимо одновременно включить большее количество ламп.

В таких случаях схема управления освещением и электрическая схема должны предусматривать установку активатора или контактора.

Итак.

• Пускатель состоит из катушки, электромагнитного провода и связанного с ними источника питания и системы вторичных контактов. Магнитная катушка делится на неподвижную и подвижную части. Когда на катушку подается напряжение, подвижная часть магнитной катушки притягивается к неподвижной части. Это также изменяет положение контактов. Когда катушка обесточивается, магнитная катушка отпружинивает и контактная часть катушки размыкается.

• Для управления стартером обычно используется кнопочная станция. Он должен быть оснащен как минимум двумя кнопками «вкл» и «выкл». Кнопка «вкл» имеет нормально разомкнутый контакт, а кнопка «выкл» — нормально замкнутый.
• Если вы хотите использовать контактор или пускатель для управления освещением, вам нужно построить цепь питания и цепь управления отдельно, так же как и цепь импульсного реле. Схема питания очень проста в сборке. Вы просто подключаете фазные провода от предохранителей группировки к клеммам ввода питания, а фазные провода, идущие непосредственно к светильнику, — к клеммам контактора.

• Схема управления немного сложнее. Для этого возьмите фазный провод от группы автоматических выключателей и подключите его к одному из контактов кнопки «Выкл». Подключите провод от второго контакта кнопки «OFF» к первому контакту кнопки «ON». Подключите провод от второго контакта кнопки «On» к фазе катушки стартера. Подключите второй провод от катушки стартера к нулю.
• Вот, кажется, и все. При нажатии кнопки «Вкл.» на катушке появляется напряжение, и стартер срабатывает. Проблема, однако, заключается в том, что как только мы отпустим кнопку «вкл», стартер отвалится. Вот почему нам нужна так называемая схема самопереключения.
• Суть этой схемы заключается в следующем. Помимо силовых контактов, пускатель имеет вторичные контакты, которые повторяют движение силовых контактов. Существуют нормально замкнутые и нормально разомкнутые контакты.
• Для реализации схемы самозахвата с катушки стартера снимается фаза. Подключите его к нормально разомкнутому контакту стартера. Подключите провод, ведущий к кнопке «выкл.», ко второй клемме этого контакта. Здесь подключите его к контакту между кнопкой «вкл» и кнопкой «выкл». Теперь стартер будет работать даже после того, как вы отпустите кнопку «вкл».
• Вот как работает эта схема. Через нормально замкнутый контакт кнопки «Выкл» напряжение подается на кнопку «Вкл». При нажатии кнопки ON на катушку подается напряжение, и стартер срабатывает. Это замыкает вторичный контакт стартера и, таким образом, перемыкает кнопку «Вкл». При нажатии кнопки «выкл.» напряжение с катушки снимается, стартер отпускается, и цепь возвращается в исходное состояние.

Схемы с автоматическим управлением

Однако ручное управление схемой требует вмешательства человека. Это не всегда возможно или удобно.

Было бы гораздо удобнее, если бы освещение включалось самостоятельно в зависимости от определенных факторов. Для этого используется дистанционное управление освещением и решения с использованием специальных датчиков.

Схема с датчиками освещенности

Для более рационального использования электроэнергии используются так называемые датчики интенсивности света. Они позволяют включать освещение только тогда, когда уровень яркости падает ниже определенного значения.

В то же время они вообще не требуют ручного вмешательства, а их обслуживание сводится к регулярному протиранию пыли с фотоэлементов датчика.

Датчик света работает, фиксируя уровень освещенности с помощью специального фотоэлемента. Когда он достигает заданного значения, он реагирует и подает напряжение на цепь освещения через силовой контакт. Необходимая регулировка уровня освещения осуществляется с помощью специальной ручки на внешней поверхности корпуса.

Для подключения датчика освещенности не требуется специальных знаний.

• Сначала фазовая и нулевая точки подключаются к соответствующим контактам датчика. Они могут быть обозначены как «L» или «L1» и «N». Это соединение обеспечивает работу устройства.
• Начиная с третьего провода, который еще не задействован, подключается свет. Помимо датчика, нулевая точка светильника берется непосредственно из распределительной коробки.

Наиболее распространенное решение по управлению наружным освещением для этого типа датчиков часто предполагает подключение пускателя света к светильнику вместо датчика.

В этом случае датчик срабатывает при падении освещенности, затем включается пускатель и напряжение подается на осветительную сеть, которая управляется другими датчиками или выключателями. Это гарантирует, что освещение будет включено только в том случае, если естественного света недостаточно.

Схема с таймером

В некоторых случаях требуется, чтобы освещение включалось при наступлении определенного времени. В этом случае схема автоматического управления освещением оснащается таймером.

Итак.

• Существует два типа таймеров: аналоговые таймеры с подзаводом и электронные таймеры, которые работают аналогично электронным часам. Кроме того, таймеры делятся на устройства реального времени и устройства обратного отсчета.
• Устройства реального времени отсчитывают время, как обычные часы, и выполняют заданное действие — включение или выключение электроприбора — по наступлении установленного времени.
• Устройства обратного отсчета обычно имеют строго определенный период времени, в течение которого они могут быть активированы — час, день, неделя. В этом случае можно установить действие на определенный, а не ограниченный период времени. А таймер будет фиксировать время до момента срабатывания.
• Сами таймеры практически не производятся. Обычно они интегрированы с другими устройствами. Это могут быть автоматические выключатели, розетки, выключатели, пускатели и другие устройства.

• Современные таймеры могут быть запрограммированы на несколько действий, независимо друг от друга. Кроме того, современные электронные таймеры могут управлять несколькими устройствами одновременно. Однако такие устройства чаще всего используются в решениях для освещения «умного дома» и других высокотехнологичных решениях, таких как в видеоролике, которые бывает сложно создать без профессиональной помощи.

Схема с датчиками движения

Наибольшей экономией мощности обладают решения управления с датчиками движения. С помощью этих устройств можно включать свет только тогда, когда человек находится в комнате или на участке, за который он отвечает.

Участие человека не требуется. Даже самые современные схемы управления на базе микроконтроллеров используют этот тип датчиков для управления освещением.

• Принцип работы датчика движения основан на обнаружении инфракрасного излучения, испускаемого человеком. Для того чтобы определить не только наличие излучения, но и движение человека, существует специальная оптическая система. В этой системе при движении человека различные элементы фиксируют излучение.
• Количество элементов, срабатывание которых приведет к срабатыванию датчика, можно регулировать. По этой причине для самых малых перемещений достаточно двух элементов для активации датчика, тогда как для более грубых установок может потребоваться три или четыре элемента.

Уровни датчиков движения	При выборе детектора движения необходимо обратить внимание на ряд параметров. Во-первых, это электрические номиналы. Во-первых, нас интересует напряжение питания, которое должно быть 220 В, и номинальный ток первичной цепи. Оно может быть 6, 10 или 16 А. Чем выше это значение, тем больше ламп мы можем получить от датчика.
Регулировка детектора движения	Большинство современных детекторов движения имеют возможность регулировать уровень яркости срабатывания, время работы после срабатывания и выбор чувствительности срабатывания.
Радиус срабатывания датчика	Важным параметром является угол работы. Большинство современных моделей могут поставляться с рабочим углом до 180⁰. Для датчиков, установленных на потолке, нормальным является охват 360⁰.
Зависимость датчиков движения от погодных условий и места установки	При настройке и эксплуатации детектора движения важно учитывать, что неблагоприятные погодные условия могут значительно снизить его чувствительность, а установка посторонних предметов или стекла перед датчиком может полностью ограничить его функциональность. Это также относится к климатическому оборудованию, установленному рядом с датчиком.
Конструкция детектора движения	Степень влаго- и пылезащищенности детектора движения также является важным параметром. Для установки внутри помещений можно выбрать незащищенное устройство, тогда как для установки вне помещений лучше выбрать устройство с классом защиты IP44 или выше.

Поэтому проводка детектора движения очень похожа на проводку наружного блока.

• Подключение датчика движения очень похоже на подключение датчика света. Таким же образом, для работы устройства необходимы фаза и нейтраль. Третий провод используется для подачи питания на подключенные к нему светильники. Это фазный провод осветительной сети.
• Более того, их параллельное подключение — довольно интересное решение. Например, у нас есть коридор с несколькими входами. Перед каждым из них мы устанавливаем датчик движения, и если срабатывает хотя бы один из них, включается освещение всего коридора. Это так называемая логика «или».

• Благодаря широкому распространению современные детекторы движения имеют не только функцию обнаружения движения. В большинстве случаев они включают встроенный таймер и иногда датчик освещенности.
• Это значительно расширяет диапазон их использования и повышает многозадачность. Например, можно задать условие срабатывания, чтобы движение происходило при снижении уровня освещенности до определенного значения. В этом случае датчик должен находиться в состоянии срабатывания в течение нескольких минут после прекращения движения в зоне его действия.
• Это, конечно, удобнее, но, как правило, увеличивает конечную стоимость всего светового решения. Именно поэтому в нашей брошюре рекомендуется комбинировать различные автоматические и ручные решения друг с другом, чтобы снизить стоимость проекта.
