Схема подключения лампочки и светильника: как сделать две к одному проводу

Что такое выключатель

Выключатель — это бытовой прибор, назначение которого — подавать напряжение на лампочку и выключать ее. Средний потребитель не задумывается о его внутреннем устройстве, хотя оно довольно простое. Каждый ключ приводит в действие подвижный контакт, который вместе с неподвижным контактом замыкает или размыкает цепь. Плюс клеммы для подключения проводов, плюс декоративные детали. Это выключатель бытовой техники.

Обычно он крепится на стене. Расположение установки регламентируется Правилами устройства электроустановок. Категорически запрещается устанавливать регуляторы ближе 50 см к газовым трубам и во влажных помещениях (ванные комнаты, душевые и т.д.). В детских учреждениях выключатели должны быть установлены на высоте не менее 180 см. В противном случае нормативные документы рекомендуют устанавливать распределительное устройство только у входа в помещение на высоте 1 м со стороны дверной ручки.

Назначение и сфера применения

Этот тип устройств позволяет переключать две или три (в трехходовой конфигурации) группы устройств (источники света, вытяжные вентиляторы и т.д.), или включать или выключать отдельные группы.

С помощью двух кнопок легко управлять интенсивностью освещения в помещении. Например, если вы используете источник света с тремя лампочками, вы можете соединить их, чтобы сформировать две группы. Затем можно включить одну, две или все лампочки одновременно. Ниже мы покажем вам, как это сделать.

Вот как выглядит двойной и тройной выключатель света

Второй и наиболее распространенный вариант — управление освещением в общей ванной комнате.

Конечно, для этой цели можно использовать и дуплексное расположение переключателей, но установка дуплексного переключателя имеет следующие преимущества.

• Заглубленная конструкция требует только одной точки посадки.
• Стоимость одинарного и двойного выключателя одинакова, но для первого необходимы два.
• Два блока выглядят не так хорошо, как один, и занимают больше места, что в некоторых случаях может быть критично.

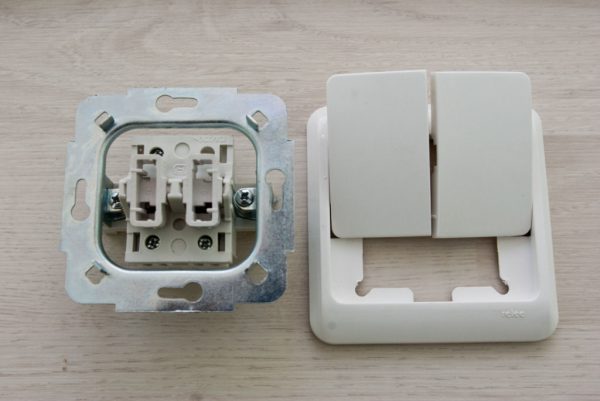

Устройство выключателя

Конструкция устройства разделена на две части.

1. Пластиковая рамка с ключом (защитная часть).
2. Рабочий механизм (рабочая часть, выводы).

Крепление рамы зависит от модели и может быть зафиксировано двумя винтами или защелками. В последнем случае защелку можно легко прикрепить или отсоединить движением пальцев.

Также существует два варианта крепления рабочих частей в монтажной коробке (гильза, гнездо). Это достигается путем крепления перфорированной металлической рамки, позволяющей широко регулировать механизм внутри гнезда, или с помощью распорок. Сбоку механизма находятся два винта, которые при затягивании позволяют разложить ножки до плотного прилегания к гнезду.

Для того чтобы правильно подключить двойной выключатель освещения, необходимо предварительно проверить имеющиеся провода и контакты. Последние необходимо подключать соответствующим проводом, выходящим из розетки.

В зависимости от типа конструкции, удерживающей провода, выключатель может быть.

• С самоблокирующимся контактом — провода фиксируются пружинами.
• С винтовыми контактами — провода закреплены винтовыми пластинами.

Все двухклавишные выключатели имеют как минимум три контакта — один вход и два выхода. Фазный провод должен быть подключен к общему входу, а отводной провод — к другой части точки освещения.

Особенности конструкции

Двухкнопочные устройства, используемые для включения/выключения нагрузки, практически идентичны по конструкции однокнопочным устройствам, основное отличие заключается в механизме переключения. Основные элементы конструкции показаны на рисунке 2 ниже.

Рисунок 2: Основные элементы дизайна

Легенда на картинке.

• A — Ключ.
• B — Корпус внешней панели.
• C———- внутренняя панель.
• D — Механизм переключателя.
• 1 — Вход.
• 2 и 3 — контакты для проводов управления, идущих к люстре.

Теперь посмотрим, как устроена схема контактной группы переключающего механизма, она показана на рис. 3.

Рис. 3. Схема контактов двунаправленного распределительного устройства

Как видно из схемы, механизм переключения имеет три контакта, «1» — общий вход, а «2» и «3» — два управляющих выхода.

Теперь, когда мы выяснили конструкцию двухстороннего выключателя, можно приступить к изучению его электрической схемы.

Виды

Перед подключением выключателя вы должны четко решить, какой тип распределительного устройства вам нужен. Они выпускаются в вариантах для внутреннего и наружного применения. На первый взгляд, нет никакой разницы — в том или ином случае есть две клавиши. Если вы присмотритесь, то увидите, что они отличаются по многим параметрам — по применению, по типу установки, по типу проводки.

Для внутренней установки

Это самый распространенный тип выключателя света, также известный как «встраиваемый», который крепится на стене и используется в домах и офисных зданиях.

Эта схема подключения двухкнопочного выключателя обеспечивает применение скрытой электропроводки. Речь идет о прокладке электропроводки в специальных углублениях в стене (которые электрики называют выбоинами) или в гипсокартонных стенах.

Для подключения этого типа устройств необходимо установить подрозетник, также известный как монтажная коробка. Эта розетка вставляется в отверстие в стене и подключается к кабель-каналу, в котором уже размещена рабочая часть выключателя. Существует два типа дюбелей: один для гипсокартона и один для бетонных стен.

Вы, конечно, можете предположить, сколько грязи и пыли будет в квартире, когда вы будете вырезать шлифовальной машинкой отверстие в стене и выбивать отверстие для установки розетки в стене. По этой причине рекомендуется совмещать монтаж скрытой проводки и внутренних распределительных устройств с работами по общему обслуживанию помещения.

Для наружной установки

При открытой проводке подключается выключатель наружного типа. При этом провода прокладываются вдоль стены. Их можно прокладывать в металлических, пластиковых или гибких гофрированных трубах, в специальных трубах из пластика или в кабельных каналах. Или же их можно укладывать прямо на стену на фарфоровые изоляторы. Этот способ несколько устарел и не очень популярен, но даже сейчас бывают ситуации, когда нельзя спрятать провода в стене.

Наиболее часто двойной выключатель света применяется в дачных домах. Поскольку дачные дома обычно строились из дерева, именно здесь было найдено наиболее широко используемое наружное распределительное устройство. Этот тип установки и выключателя также используется в наружных зданиях, сараях, подвалах и гаражах, а также в подсобных и промышленных помещениях.

Конечно, нельзя сравнивать эстетику скрытой и открытой проводки, наружных и внутренних выключателей. Естественно, комнаты выглядят лучше, когда вся проводка скрыта, а не висит на стене. Но с точки зрения скорости и простоты прокладки проводов и подключения выключателей наружный тип выигрывает.

Имейте в виду! Если вам вдруг понадобилось сделать хоть какое-то освещение в нежилом помещении, например, в только что купленном новом доме или квартире, и срочно нужно начать ремонтные работы, используйте наружную проводку и наружную установку выключателей как временный вариант.

Классификация по исполнению

Распределительные устройства классифицируются в зависимости от типа установки.

• поверхностный монтаж.
• накладные; — внутренние.

Первые монтируются на панели и обычно используются для открытой установки (их также можно использовать для скрытой установки). Основное преимущество этого типа выключателей заключается в том, что их легко установить. Недостатки заключаются в том, что они более восприимчивы к механическим повреждениям и выглядят менее эстетично. Внутренние распределительные устройства лучше встраиваются в стену (их сложнее повредить, например, при передвижении мебели) и лучше выглядят. Однако они требуют комбинации розеток и часто используются в сочетании со скрытой проводкой.

По степени защиты

Степень защиты определяет, где вы можете установить выключатель и насколько хорошо он защищает от проникновения извне. Корпус маркируется буквами IP и двумя цифрами, первая из которых указывает на защиту корпуса от проникновения твердых частиц, а вторая — на защиту от влаги.

Значение	Первая цифра указывает на уровень защиты от проникновения твердых частиц.	Вторая цифра указывает на уровень защиты от проникновения воды.
x	Не определено
0	Нет защиты
1	Корпус защищен от попадания частиц размером 50 мм и более	Защита от вертикально падающих капель воды
2	Оболочка непроницаема для частиц размером 12,5 мм и более	Защищает от капель воды, падающих под углом 15°
3	Оболочка непроницаема для частиц размером 2,5 мм и более	Предотвращает падение капель, выбрасываемых под углом 60° C
4	Оболочка непроницаема для частиц размером 1 мм и более	Предотвращает разлет всех капель
5	Ножны непроницаемы для пыли	Защита от водяных струй
6	Полностью защищена от пыли	Защита от сильных струй
7	—	Может погружаться на короткое время на глубину до 1 метра
8	—	Допускается погружение на глубину до 1 метра не более чем на 10 минут.

Поэтому устройства IP21 следует использовать только в помещениях. На улице или на чердаке подходят выключатели с классом защиты IP44 или IP54.

По типу клемм

Существует два типа клемм для подключения кабелей.

• Винтовые клеммы.
• Винтовые клеммы; зажимные клеммы (пружинные клеммы).

Первый считается самым безопасным с точки зрения эксплуатации. Последний вариант более удобен для подключения. Если используются алюминиевые кабели, винтовые зажимы необходимо регулярно подтягивать из-за пластичности алюминия. Подпружиненные зажимы затянутся сами.

По количеству клавишей

На рынке имеются автоматические выключатели.

• Одинарная кнопка — для управления одной нагрузкой, состоящей из одного или нескольких параллельно подключенных светильников.
• Двухкнопочный выключатель — для управления двумя независимыми нагрузками или люстрой с двумя группами лампочек.
• Трехрожковый — для управления тремя независимыми нагрузками или люстрой с тремя группами лампочек.

Технических ограничений в создании переключателей с большим количеством каналов управления нет, но с эстетической точки зрения три кнопки — это, пожалуй, максимум.

Наличие световой индикации

Некоторые устройства оснащены световой цепью. Он имеет несколько функций.

• Подсветка положения выключателя (полезно при входе в темное помещение).
• Указывает, находится ли контактная группа под напряжением или нет.
• В некоторых случаях индикатор неисправен.

Схема освещения обычно выполняется с помощью светодиодов или небольших неоновых ламп. Схемы переключения с одной или двумя клавишами и светодиодом работают по тому же принципу.

Ток, инициирующий светодиодное освещение, проходит через ограничительный резистор, сам светоизлучающий элемент и светильник. Когда главный контакт замкнут, цепь освещения шунтируется, и светодиод гаснет. Если в качестве осветительного прибора используется лампа накаливания и она перегорела, то цепь также размыкается и светодиод не загорается ни в одном критическом месте устройства. В двухкнопочных устройствах эта цепь обычно располагается параллельно контактной группе.

По функциональности контактов

Большинство бытовых распределительных устройств могут быть оснащены контактными группами следующей конструкции.

• Регулярный (чинить до поломки).
• Проходной (переключающий контакт).
• Перекрестный (два переключающих контакта подключены по-разному).

Последние два типа на самом деле являются переключателями.

Обычные и проходные выключатели также доступны в двух- и трехкнопочном исполнении, в этом случае они имеют две или три контактные группы соответственно. Использование каждого типа устройств описано ниже.

По типу прокладки проводов

Кабели, соединяющие элементы системы освещения в помещении, могут быть проложены двумя способами.

• Открыто.
• Скрытый.

Второй вариант выигрывает с точки зрения эстетики, пожарной безопасности и возможности почти нулевого повреждения кабелей. Однако скрытая прокладка кабелей требует вырезания каналов в кирпичных, бетонных или оштукатуренных стенах. Существуют определенные ограничения в отношении установки втулок.

• Возможен только горизонтальный или вертикальный ввод (0 или 90 градусов).
• Не вырезайте горизонтальные проходы в несущих стенах.

Другие ограничения и правила можно найти в СНиП 3.05.06-85 (СП 76.13330.2012).

Если скрытая проводка проложена в гипсокартонной перегородке, гермовводы не требуются. Открытая проводка на изоляторах колонки.

Параметры и советы по выбору

Прежде чем вы решите установить двухсторонний выключатель, неплохо было бы ознакомиться с основными характеристиками этого распределительного устройства. На современном рынке электрооборудования так много выбора, что это может сбить с толку.

Каждая модель имеет определенный рабочий ток, обычно 4 А, 6 А и 10 А. Если вам нужно подключить подвеску с большим количеством лампочек, следует убедиться в этом, выбрав устройство с номинальным током 10 А.

Для подключения распределительного устройства к источнику питания обычно используются провода сечением 1,5-2,5 мм2. У большинства выключателей провода подключаются к клеммам с помощью винтовых зажимов. Сегодня существуют более современные модели с подпружиненными клеммами, что облегчает подключение зачищенного провода простым вдавливанием зачищенного конца в клемму. Мы рекомендуем выбрать эту опцию при покупке коммутатора.

Вы можете узнать у продавца, работают ли эти ключи с кулачковым или рокерным механизмом. Вы также можете спросить о металлической или керамической основе, так как керамика предпочтительнее и безопаснее из-за ее низкой теплопроводности.

В наши дни легко найти модели, подходящие к вашему интерьеру, и на рынке представлены выключатели различных цветов.

При покупке обязательно проверьте ключи, они должны работать четко, хорошо фиксироваться и издавать характерный щелкающий звук при включении и выключении.

Современные модели обычно имеют подсветку. Это очень удобно, и вы можете смело выбирать этот вариант. Войдя в помещение в темноте, вы легко найдете устройство по светоизлучающему элементу.

Совет! Старайтесь покупать выключатели и материалы для выключателей в магазине электротоваров. Здесь не только большой выбор, но и продавцы-консультанты, которые могут объяснить параметры, особенности и технические характеристики выбранной модели.

Как подключать двухклавишные выключатели

В качестве примера рассмотрим соединение с двухсекционным светильником (см. иллюстрацию на рис. 4). Обратите внимание, что это стандартный вариант, который можно использовать для включения и выключения всех устройств.

Рис. 4. Подключение двухсекционной люстры к двухламповому выключателю

Как видно из схемы, нулевая точка подается непосредственно на источник света, в отличие от фазы, которая коммутируется. При срабатывании контакта «kl1» включается «L1», а «kl2» отвечает за «L2» и «L3» соответственно. Таким образом, мы можем установить три варианта интенсивности освещения в комнате (одна, две или все лампочки включены).

Обратите внимание, что вход «1» подключен к фазе, а выход имеет две линии управления («2» к «L1» и «3» к группам «L2» и «L3»). Можно выполнить соединения с помощью трехжильного кабеля, но если такого кабеля нет, проложите 3 провода.

Версия, показанная на рис. 4, носит более общий характер. Поэтому я также приведу более простую схему подключения 2 лампочек.

Простая схема подключения

Плюсы и минусы двойного подключения

Опытный электрик начинает любой проект по улучшению системы освещения с оптимизации использования всего электрооборудования в одной цепи.

Примером оптимизированной схемы является обычная схема освещения туалета + ванной комнаты. Со стороны прихожей обычно устанавливается один выключатель, но с двумя кнопками.

Это означает, что освещение в ванной комнате управляется одной клавишей, а освещение в туалете — второй клавишей. Вы можете выключить свет в одной комнате и включить свет в другой, что очень удобно.

Если вы установите выключатель на стене между двумя комнатами, то легко найдете нужный выключатель на стороне туалетной кабинки.

Если две комнаты расположены близко друг к другу, целесообразно установить общий коммутатор между двумя комнатами. Для помещений, расположенных на большом расстоянии друг от друга, целесообразно использовать отдельную электропроводку.

Если вы хотите установить подвесной или настенный светильник с двумя лампочками, вам также может понадобиться двойной выключатель. Отдельные элементы управления расширяют функции светильника и позволяют увеличить или уменьшить интенсивность освещения.

Если задействовать одну кнопку, освещение будет неполным; если нажать две кнопки, оно станет вдвое ярче.

Для экономии электроэнергии нет необходимости в одновременной работе двух светильников. Чтобы создать расслабляющую атмосферу, достаточно включить один из них

Как видите, возможность подключения двойного выключателя для двух отдельных светильников облегчает управление освещением или регулировку его интенсивности. Установка одного светильника в двух комнатах не только экономит электроэнергию, но и уменьшает количество монтажных материалов и оборудования.

Как выбрать схему на две лампочки

Существуют различия в проводке между одинарными и двойными кнопочными выключателями. Чтобы лучше понять различия, давайте сначала рассмотрим нюансы подключения одного выключателя.

Вы можете подключить одну или несколько лампочек к обычному одноклавишному выключателю — принцип тот же.

На схеме показан двухпроводный кабель без заземления. Нейтральный провод ведет непосредственно к лампе, а фазный — к выключателю и оттуда к лампе (+).

Это самая простая схема, которая традиционно используется, если требуется простое управление светильником или целой группой светильников. При включении электроустановки загораются все задействованные источники света. Если у вас есть люстра или бра с двумя лампочками, обе лампочки будут включены одновременно.

Теперь рассмотрим, что изменится, если заменить устройство с одним выключателем на устройство с двумя выключателями. Первый вариант подключения двойного выключателя к двум отдельным светильникам относится к системе TN-C, которая все еще существует в старых домах. В схеме освещения используется двойная линия.

Нейтральный провод подключается непосредственно к последовательно соединенным лампочкам через распределитель, а фазный провод подключается к входным клеммам выключателя. Но выходы уже удвоены: от каждой выходной клеммы фазный провод идет к отдельной лампе (+).

Это означает, что одна или две лампы могут быть включены одновременно с помощью одной или двух кнопок.

Хорошей новостью является то, что интенсивность света можно менять в той же комнате. Если светильники находятся в разных комнатах, можно включить свет в каждой комнате по отдельности или в обеих комнатах одновременно.

В новых зданиях используется другая система заземления, например, TN-S. Вторая система отличается тем, что требует трехжильного кабеля: третий проводник является проводником заземления.

Как и в случае с нулевым проводником, провод заземления направляется к распределителю, который затем соединяется с кабелем лампы и с металлической частью (+).

Если в одной коробке с выключателем находится розетка, заземляющий проводник подключается по-другому. Затем заземление идет от панели стартера к распределительной коробке, а от нее к розетке.

Почему нужно коммутировать фазу?

Приведенная выше схема будет работать даже при изменении полярности, но контактная группа (вход «1») должна быть подключена к фазной линии. Это условие указано в «Правилах устройства электроустановок» и напрямую связано с безопасностью. Если нейтральный проводник переключен, на клеммах всегда присутствует напряжение, что может иметь серьезные последствия при проведении технического обслуживания или ремонтных работ.

Необходимые инструменты и материалы

Для того чтобы вырезать необходимые отверстия и установить выключатель, требуется ряд инструментов для монтажа.

• Дрель с соответствующим сверлом (6 мм для дерева, бетона, кирпича) или перфоратор с насадкой.
• Используйте гипс, штукатурку или снежную штукатурку, чтобы закрепить выключатель и сделать отверстия.
• Обычная отвертка и крестовая отвертка для откручивания компонентов выключателя и затягивания клемм.
• Маленькая отвертка — для снятия фазного и нулевого напряжения и проверки наличия напряжения в источнике питания.
• Острый нож — для очистки изоляции, резки проводов и подготовки отверстий в выключателе для проводов.
• Клещи для обжима кабелей (не всегда требуются)
• Настенная вилка подходящего размера (в зависимости от типа выключателя и материала стены)

Все электрические инструменты должны иметь защитную изоляцию для предотвращения протекания тока через металлические части. Лучше всего покупать выключатели с керамической сердцевиной — такая продукция считается самой качественной, она долговечна и обладает хорошими изоляционными свойствами.

Если проводка отсутствует, необходимо сначала установить распределительную коробку, без которой реализовать такую схему будет невозможно. Лучше всего покупать проводку хорошего качества с готовой маркировкой фаз, нейтрали и заземления — монтаж будет проще.

Не соединяйте провода из разных материалов: со временем они окисляются и портятся.

Площадь поперечного сечения кабеля должна быть выбрана в соответствии с мощностью молниеотвода. Наиболее часто используемый кабель — 1,5 мм.

Пошаговая инструкция по установке двухклавишного выключателя на вытяжку и освещение в ванной комнате

Предположим, нам нужно установить двухкнопочный выключатель для вытяжки и освещения в ванной комнате. Мы можем предположить, что все кабели были проложены и подключены, а вытяжка и освещение установлены. Наша задача — выполнить соединения в коробке и подключить устройства к коммутатору.

Давайте опишем, как это можно сделать с минимальным набором инструментов, все необходимое показано на рисунке 5.

Инструменты для работы

Список инструментов.

1. Крестовая и шлицевая отвертка.
2. Один изолированный резак (можно использовать обычный).
3. Четыре двойных зажима WAGO. Они необходимы для создания соединений. Конечно, это можно сделать и другими способами (пайка, сварка, скручивание), но мы решили использовать этот способ, потому что он самый простой и не требует специальных инструментов и навыков для работы. Подробную информацию о терминалах WAGO можно найти на нашем сайте.
4. Уровень.
5. Тестер (требуется при подключении монохромным проводом).

Процедура выполняется следующим образом.

1. Перерезать проводку к распределительному щиту, что является обязательным условием для проведения работ.
2. Делаем выключатель в коробке с нулевой точкой, подключенной к общему проводу светильника и вытяжки, фаза делает выключатель, а его выход подключается к управляющему проводу прибора. Чтобы не ошибиться в распределении проводов, стандартная цветовая схема показана на рис. 6.

Цвет проводов в соответствии с назначением

Если провода длинные, отрежьте лишнее. Зачистите изоляцию ножом (примерно 10-15 мм от края) и подсоедините ее к клемме WAGO.

1. Подключите его к клемме выключателя, обрезав излишки и зачистив изоляцию. Теперь необходимо подвести фазу к общему входу коммутационного устройства и расположить ее, если к точке подключения выходят три одноцветных провода. Для этого подайте напряжение на жгут проводов и поочередно касайтесь проводов щупом. Когда он будет найден, в устройстве загорится неоновая лампочка. Затем отключите напряжение и продолжайте работу.

Подключите провода управления от вытяжки и светильника к выходу механизма переключения, порядок подключения не важен.

1. Установите в клетку (встраиваемая версия) или в подготовленное место (внешняя версия) и выровняйте внешнюю панель.
2. Подключите вытяжку и освещение. Обычно они поставляются с клеммными колодками, если нет, то можно использовать двойные клеммы WAGO.
3. В качестве последнего шага проверьте уже собранную схему. Если вы будете следовать этой процедуре, проблем не возникнет.

Обратите внимание, что подключение 3-ходового выключателя осуществляется аналогичным образом, за исключением того, что для него требуется 4 провода.

Монтаж двухклавишного выключателя света и подключение проводов

Нет ничего сложного в схеме подключения и собственно установке, монтаже и подключении проводов к контактам выключателя. Сначала необходимо разобрать выключатель. Для этого необходимо извлечь сами ключи. Если вы не можете сделать это вручную, просто потянув их на себя, ключ можно поддеть сбоку обычной отверткой.

Затем идет изолированная декоративная рамка, которая может крепиться с помощью щелчков или шурупов. Удалите эту раму.

Таким образом, остается только сам корпус с креплениями по бокам и внутренние контактные части. Основная задача — подать напряжение с фазного провода на общий контакт. Затем эта фаза будет шунтирована в одну или другую цепь освещения при замыкании двух ключей.

Чтобы найти центральный контакт, посмотрите на маркировку, так как он не всегда может находиться точно только в центральном положении.

Если вы не знакомы с разметкой, или если разметка была стерта и закрашена, что вам следует делать? Затем используйте тестер контактной отвертки, работающий от батарейки.
Вставьте любой металлический предмет (гвоздь, шуруп) в предполагаемый общий контакт. Оберните палец вокруг него и коснитесь отверткой двух других контактов.

При поочередном нажатии на кнопки, т.е. открыть одну — проверить, затем закрыть первую и открыть вторую — проверить, светодиод отвертки должен загораться каждый раз. Если нет, то это не нормальный контакт.

Разобравшись с контактной частью выключателя, возьмите трехжильный кабель ВВГнг 3*1,5. Лучше всего, если цвет жилы кабеля совпадает с цветовой маркировкой на ГОСТе. Вы можете использовать цвета для обозначения того, какой провод должен быть фазным, а какой — нулевым, прочитав статью «Как различать провода по цвету».

Используйте серый фазный провод от распределителя для общего контакта. Зачистите провода, вставьте их между контактными пластинами и затяните винты отверткой.

Затем подключите два других провода кабеля к разъему без цепи.

На этом подключение проводов непосредственно к самому двухстороннему выключателю завершено. Вставьте корпус в монтажную коробку и затяните крепежные винты.

Затем затяните два распорных винта. Это поможет призматической монтажной вилке как можно глубже войти в стенку коробки и надежно зафиксирует корпус выключателя внутри коробки.
Затем вы можете заменить все декоративные рамки и сам ключ.

Монтаж соединений двухклавишного выключателя в распредкоробке

Следующие кабели могут быть подключены к распределительной или монтажной коробке.

• Кабели от блока предохранителей
• Кабель, идущий вниз к коммутатору
• один (если ваша люстра имеет две цепи освещения) или два кабеля (если светильники расположены в разных местах) к выходящему светильнику

Чтобы избежать путаницы, соблюдайте следующую последовательность.

Сначала подключите все нейтральные проводники. Обычно они имеют голубой цвет. Нейтральные проводники не проходят через двухсторонний переключатель и подключаются непосредственно от распределительного щита к светильнику через соединение в распределительной коробке.

Все зачищенные проводники могут быть подключены с помощью быстроразъемных клемм Wago.
Хотя каждый относится к ним по-своему, они идеально подходят для осветительных цепей с минимальной нагрузкой.

Далее следует защитное заземление. Это желтый и зеленый провода. Если в вашей квартире нет провода заземления или если корпус светильника изолирован, а кабель двухжильный, то у вас нет этого соединения в распределительной коробке.

Остается только подключить фазный провод. Здесь нужно быть очень осторожным. Сначала зажмите фазу от автоматического выключателя на клемму Wago. Затем подключите проводник от общего фазного контакта двунаправленного переключателя к той же клемме.

В результате у вас должно остаться 4 свободных провода. Два из них — это провода к подвесному или настенному светильнику, а два других — фазные провода к нижнему контакту розетки двухстороннего выключателя.
Возьмите еще два зажима и соедините эти проводники через них. Таким образом, вы соедините две цепи освещения друг с другом и с отдельными осветительными приборами.

Подключение на люстре или светильнике

В светильниках или люстрах соединения обычно выполняются с помощью клеммных колодок. Отходящий кабель от распределительной коробки подключается к этим клеммам в соответствии с цветовой маркировкой.

Освещение растений должно быть того цвета, который указан в правилах. Фазный провод — серая или темная жила — должен быть подключен к центральному контакту лампы, а нейтральный провод — синий — подключается к самому патрону.

Желто-зеленый провод заземления может быть подключен к клеммам или непосредственно под винтами в корпусе.

Поэтапная инструкция по монтажу

Проводку распределительного устройства можно разделить на несколько этапов. Это начинается с кабелей: если проводка старая, ее обязательно нужно заменить.

Затем провода должны быть правильно подключены в распределительной коробке и, наконец, в коммутационном механизме. Чтобы установить люстру или светильник, обычно пользуются инструкцией производителя.

Этап #1 – подготовка стен

Этап резки стены рекомендуется только в том случае, если уже проложен новый медный проводник подходящего сечения. В случае сомнений лучше всего обратиться к электрику.

Простой провод ВВГнг с сечением 1,5 мм² подходит для использования в группах освещения. Если розетки должны быть подключены вместе с освещением, лучше всего использовать тот же провод, но сечением 2,5 мм².

Подготовка стен включает сверление отверстий и установку розеток и выключателей. На этом этапе вы также можете установить дополнительный автоматический выключатель в распределительном щите.

Отдельный автоматический выключатель пригодится, если нужно отремонтировать проводку освещения — достаточно разорвать одну цепь, и остальные будут работать.

Используйте перфоратор, циркулярную пилу или даже выбивайте колышки вручную, но чтобы вырезать ровные пазы, используйте специальный инструмент — колышкорез, оснащенный крючком.

Система освещения в деревянных домах различается по типу используемой проводки. Скрытый метод не используется, так как он очень подвержен возгоранию и требует максимальной изоляции кабелей.

Кабели монтируются снаружи на специальных изоляторах. Вместо внутренних выключателей используются выключатели, монтируемые на поверхности, но принцип подключения проводников к клеммам не меняется.

После завершения работ по сверлению в бетонных, кирпичных или газобетонных стенах углубления, в которых будут проложены кабели, заделываются раствором или лейкопластырем. После этого можно штукатурить и декорировать стены, но расположение кабелей на чертежах или схемах лучше сохранить до следующего ремонта.

Этап #2 – подключение в распредкоробке

Распределительная коробка — это место, где прокладывается проводка и соединяются провода. Если установлен выключатель или розетка другого типа, схема подключения изменится.

Но сначала необходимо выбрать правильную распределительную коробку. В прошлом использовались металлические изделия, но сейчас существуют более безопасные и простые в установке пластиковые изделия.

Существуют внутренние и внешние модели, но всегда проще и быстрее работать с внешними моделями. Если необходимо срочно отсоединить провода из-за изменений в электропроводке, доступ к встроенной распределительной коробке можно получить, удалив штукатурку и выполнив ремонт.

Корпус внешней модели всегда виден: просто открутите крышку и действуйте по мере необходимости.

Схема подключения проста: нулевой провод от распределительного щитка скручивается вместе с нулевым проводом двух подключаемых ламп, а фазы подводятся к выключателю. Две фазы, идущие от выключателя, идут на лампы — по одной фазе на лампу.

Если это трехжильный провод, что является наиболее распространенным, то провод заземления скручивается в распределителе так же, как и нулевой провод. Если проводка старая, но надежная, нет необходимости ее менять, и следует использовать соединения, указанные в схеме.

Существует несколько способов соединения проводов. Наиболее распространенным является скручивание, затем следует изоляция и использование клемм.

Припой используется редко. Если вы привыкли использовать клеммы, возможно, вы захотите рассмотреть вариант предварительно собранной клеммной коробки.

Этап #3 – монтаж светильников

Способ установки двухсветной люстры или двух отдельных светильников зависит от ряда факторов

• Тип осветительного прибора.
• Готовность электропроводки.
• Основа установки.

Например, легче менять осветительное оборудование, если кабель подключен в центре комнаты.

Установка люстры состоит из двух этапов: подвешивание на крюк или кронштейн и правильное подключение кабелей.

Если потолок новый и это подвесной потолок (натяжной, пластиковый или гипсокартонный), необходимо установить подвесной светильник с дополнительными креплениями или вставными проводами.

Когда двухфазные провода подаются в люстру от двойного выключателя, они поочередно подключаются к соответствующим лампочкам. Два нейтральных провода также выходят из распределительной коробки — эти провода также идут к разным лампочкам.

Если вы подключите две лампочки к одному проводу, они будут включаться/выключаться одновременно, и нет смысла устанавливать двойной выключатель.

Если вы устанавливаете два отдельных светильника в разных комнатах, принцип подключения один и тот же, но меняется трассировка проводов, выходящих из распределительной коробки — они идут в разных направлениях. Часто эти комнаты находятся рядом друг с другом. Лучше всего установить распределительную коробку над выключателем и на расстоянии около 15-20 см от потолка.

Этап #4 – установка выключателя

Кнопка не представляет трудностей ни в установке, ни в подключении. Он устанавливается в подрозетник или непосредственно на стену, закрепляясь с помощью зажимов или винтов. На фотографии показано, как именно подключены провода.

Двойной автоматический выключатель всегда подключен только к фазному проводу от распределителя, который подключен к распределителю от панели стартера. Проводник вставляется в клемму с маркировкой «Фаза L». Фазные провода входят в лампу (+) с выходящих клемм L1 и L2.

Если в люстре более двух ламп, что бывает чаще всего, соединения выполняются группами. Все лампы делятся на две равные или неравные группы, и тогда провода от контакта L1 идут к одной, а провода от контакта L2 — ко второй.

В зависимости от того, какой уровень освещения требуется в помещении, его условно делят на группы. Если вам нужны два режима интенсивности, слабый и яркий свет, вы можете подключить первый провод к одному светильнику, а второй — к другим. Чтобы достичь максимального уровня яркости, просто нажмите две клавиши.

Проверка работоспособности схемы

Теперь остается только вкрутить лампочку в патрон и проверить исправность схемы.

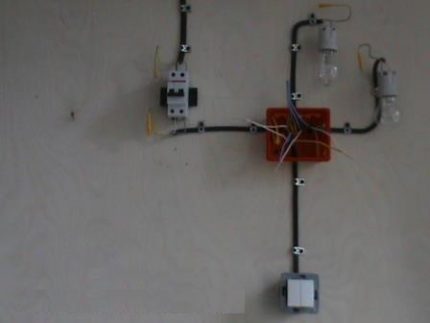

После завершения сборки схема подключения двойного выключателя света будет выглядеть примерно так. На этом этапе следует провести тест: включить УЗО и автоматический выключатель, а затем ключ — поочередно и одновременно. По окончании испытания автоматический выключатель должен быть отключен.

Сначала следует включить УЗО и автоматический выключатель. После этого проверьте работу каждой клавиши по очереди, а затем одновременно включите и выключите обе лампы.

Если все работает правильно, освещение будет загораться и гаснуть в зависимости от положения клавиши автоматического выключателя. После этого безопасность отключается, все соединения изолируются, и монтаж двухходового выключателя завершается установкой декоративной рамки.

Общие рекомендации и полезные советы

Есть несколько важных моментов, о которых не следует забывать. Они относятся как к монтажным работам, так и к выбору оборудования.

Простые правила делают систему более безопасной и надежной, особенно в замкнутых контурах.

Все электромонтажные работы в распределительной коробке должны выполняться квалифицированным электриком, обслуживающим дом. Не рекомендуется самостоятельно вмешиваться в систему безопасности сайта. Для наружных типов проводки используйте специальные материалы: кабели с сильной изоляцией, керамические ролики, установленные сверху, и выключатели, монтируемые на поверхности. Если вы не можете позволить себе аренду столярных изделий, вы можете вырезать углубления циркулярной пилой, но это сложная и трудоемкая задача. Для обеспечения ровности углублений рекомендуется предварительно сделать точную отметку на стене. Для точной установки выключателей подрозетники используются так же, как и розетки. Это пластиковые коробки из негорючего материала, которые должны крепиться к отверстию в стене. Для обеспечения собственной безопасности при проведении электромонтажных работ необходимо использовать изолированную отвертку и плоскогубцы, а также специальные перчатки и оборудование для измерения напряжения электроустановок — тестеры и индикаторы. Традиционно проводные нагрузки маркируются цветами: фаза — красный, коричневый, черный; нейтраль — синий или сине-белый; заземление — зеленый или зелено-желтый. Однако проложенные провода могут перепутаться, поэтому необходимо перепроверить, что пространство внутри распределительных коробок и розеток ограничено, поэтому необходимо отрезать лишние провода. Однако всегда следует оставлять небольшой запас для последующей замены или повторного подключения электрооборудования.

Помните, что все работы с приборами и светильниками должны проводиться только после отключения питания панелей дома. Перед проведением любых электромонтажных работ убедитесь, что цепь отключена.

Если вы хотите заменить обычный двухкнопочный выключатель на бесконтактный выключатель или диммер, обязательно ознакомьтесь с электрической схемой, так как установка этих устройств может отличаться.

Ошибки при подключении двухклавишного выключателя

Одна из ошибок, которую могут допустить неквалифицированные монтажники, заключается в применении нуля вместо фазы к выключателю.

Помните: выключатель всегда должен отключать фазный, а не нулевой провод.

В противном случае у вас всегда будет фаза у основания люстры. А простая замена лампочки может иметь очень печальный конец.

Кстати, здесь есть еще один нюанс, ведь даже опытные электрики могут сломать себе голову. Например, вы хотите проверить непосредственно на контактах люстры — по тому, находится ли выключатель в фазе или в нуле. Вы отсоединяете двухкнопочный выключатель и касаетесь контакта на люстре с китайским чувствительным индикатором — и она загорается! Вот почему вы выключаете люстру. Это происходит несмотря на то, что вы правильно собрали схему.

В чем может быть проблема? И причина кроется в том, что выключатель все чаще оснащается подсветкой.

Даже при выключенном выключателе через светодиод все равно протекает небольшой ток, и этот потенциал направляется на контакты лампы.

Это, кстати, одна из причин, почему светодиоды мерцают в выключенном состоянии. Как справиться с этой проблемой, вы можете узнать в статье «6 способов решения проблемы мерцания светодиодов». Чтобы избежать этой ошибки, необходимо использовать мультиметр в режиме измерения напряжения вместо китайского индикатора.

Вторая ошибка возникает, когда фазный силовой проводник заделан не на общем контакте выключателя, а на одном из отходящих проводов. В этом случае схема не будет работать должным образом. Все индикаторы загораются только при одновременном нажатии обеих клавиш. Если нажать только кнопку без фазы, люстра вообще не загорится.

Если вы переехали в новую квартиру, где не подключили люстру, и она ведет себя странно, т.е. не реагирует на обе кнопки, как положено, то, скорее всего, причина в неправильной прокладке кабеля питания. Вы можете разобрать выключатель и проверить общие контакты.

Если у вас есть выключатель с подсветкой, косвенным признаком неисправности проводки может быть то, что неоновая лампочка не работает. Почему косвенно? Потому что это полностью зависит от того, к какой клавише вы подключили фазу.

Третья распространенная ошибка — подключение нейтрального провода люстры к одному из фазных проводов вместо общего нулевого провода в распределительной коробке.
Чтобы избежать этого, используйте и соблюдайте цветовую маркировку проводов, а еще лучше, если вы не доверяете цвету, используйте качественный индикатор или мультиметр для проверки напряжения перед включением люстры.

Меры предосторожности и техника безопасности при монтаже

Конечно, никогда не следует начинать демонтаж или установку двухстороннего выключателя без предварительного отключения соответствующей проводки в электрической коробке. Тем не менее, не стоит забывать о безопасности во время работы. Не прикасайтесь к оголенным проводам, не работайте мокрыми руками и не трогайте провода на распределительном щите металлическими инструментами.

Обратите внимание! Также стоит нарисовать электрическую схему для использования профессионалами.

Установка двухстороннего автоматического выключателя требует определенных знаний, но сам процесс не слишком сложен. Если такой выключатель выйдет из строя, его можно легко заменить другим.
