Цветовая маркировка проводов: обозначения в сети на 220 В

Зачем нужна цветовая маркировка проводов и кабелей

Монтаж и обслуживание электроустановок — это вопрос не только надежности, но и безопасности. Ошибки должны быть полностью исключены. Для этого мы разработали систему цветовой маркировки изоляции жил, которая определяет, какие цвета относятся к фазе, нейтрали и заземлению.

В ПУЭ указаны следующие допустимые цвета для проводников под напряжением

• Красный.
• Браун.
• Черный.
• Серый.
• Белый.
• Розовый.
• Оранжевый; оранжевый.
• Бирюзовый.
• Фиолетовый.

Приведенный выше список содержит множество вариантов цветов проводов, но несколько цветов используются только для обозначения нейтральных и защитных проводов.

• Синий цвет с его оттенком является рабочим нейтральным (нейтральным к N).
• Желтый с зеленой полосой — защитное заземление (PE).
• Желто-зеленая изоляция с синей маркировкой на концах жилы — комбинированный (PEN) проводник.

Зеленый изолированный проводник с желтыми полосами может использоваться для заземления, синий изолированный проводник с желто-зелеными полосами используется для соединения проводников.

Цвета должны быть одинаковыми в каждой цепи внутри блока. В разветвленных цепях должны использоваться проводники одного цвета. Использование изоляции, не имеющей цветовых различий, свидетельствует о высокой культуре монтажа и значительно облегчает будущие работы по обслуживанию и ремонту.

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основным документом, на который следует опираться при производстве или покупке кабелей, является ГОСТ 31947-2012. до его введения не было единообразия и порядка в области цветовой маркировки электрических кабелей.

До сих пор в старых домах можно было встретить провода в одинаковой оболочке, цвет которой не позволял определить, что это — «фаза», «нейтраль» или «земля».

Сегодня идентифицировать провода стало намного проще. Даже без использования тестера можно определить, к какой клемме должна быть подключена та или иная жила, по цвету пластиковой изоляции. Вышеупомянутый документ ГОСТ гласит, что изоляция кабельной продукции должна отличаться по цвету. Определенный цвет должен покрывать проводник непрерывно — от конца до конца. Провод не может быть синим в начале катушки и белым в конце; прерывистая окраска также запрещена.

Единственная жила, которая может иметь двухцветную оболочку, — это «земля». Официально это сочетание зеленого и желтого, и эти два оттенка нельзя использовать по отдельности. Правила также содержат рекомендации по использованию различных схем для трехжильных, четырехжильных и пятижильных кабелей.

Например, при производстве трехжильных кабелей приветствуются следующие комбинации.

• Коричневый — синий — зеленый/желтый.
• Коричнево-серо-черный.

Если кабель состоит из 4 проводов, рекомендуется также использовать две типичные цветовые комбинации

• Коричнево-серо-черно-зелено-желтый.
• Коричнево-серо-черно-синий.

Пятижильный кабель иллюстрируется следующим образом

• Коричнево-серо-черно-зелено-желто-синий.
• Коричнево-серый-2 черно-синий.

Синий цвет — это нейтральный проводник.

Не рекомендуется использовать только два цвета — красный и белый.

Особые требования предъявляются к распределению цветов проводников заземления: на любом произвольно выбранном отрезке провода длиной 1,5 см один цвет должен покрывать 30-70% изоляции, а второй — оставшуюся площадь. Окраска должна быть стойкой и хорошо заметной.

Если обратиться ко второму важному документу для электриков — ПУЭ, то в статьях 1.1.29 и 1.1.30 также содержится информация о цвете проводов фаза — нейтраль — земля. Точнее, эти данные там не описаны, но дается ссылка на ГОСТ Р 50462-92, который уже давно заменен более свежей версией ГОСТ Р 50462-2009, действующей и по сей день.

Данный материал соответствует информации в ГОСТ 31947, но с некоторыми уточнениями. Например, провода, выполняющие двойную функцию, должны быть окрашены особым образом: если рабочая нейтраль совмещена с защитной нейтралью, они окрашиваются в синий цвет по всей длине и имеют зеленовато-желтую полосу по краям.

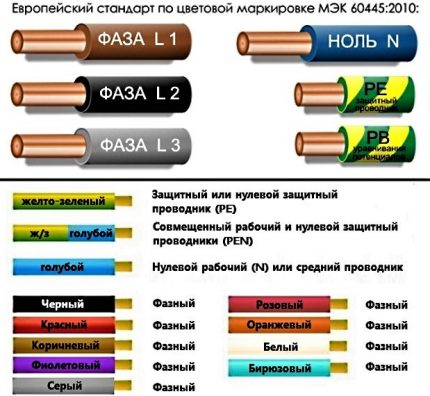

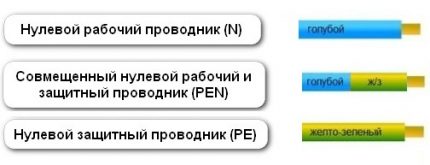

Диаграмма цветовой маркировки проводников. Помимо цветовой маркировки, жилы могут быть обозначены буквами: нейтральная — N, защитная — PE, нейтральная + защитная комбинация — PEN.

Таким образом, для окраски изоляции фазных проводов можно использовать все цвета, кроме синего и зеленого/желтого. В эту группу входят белый и красный цвета, которые почему-то не рекомендованы в издании ГОСТ 2012.

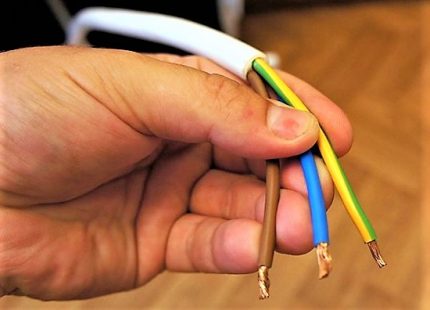

Пример трехжильного кабеля, изготовленного в соответствии со стандартом ГОСТ: зелено-желтая жила — заземление, синяя — нейтраль, коричневая — фаза. В приложении А ГОСТ Р 50462 есть таблица, в которой приведены буквенные названия всех цветов. Например, фазный провод (L) 1-фазной цепи имеет коричневый цвет, а цветовой код — BN. Буквенные коды используются для черно-белых копий схем, в которых не используются различные цвета.

Как окрашиваются провода на электропроводке?

В соответствии с европейскими и национальными стандартами производители маркируют электрические кабели цветом и наносят на них индивидуальную маркировку. Изоляция окрашена.

Цветовое кодирование осуществляется по всей длине. Этот метод определяет назначение каждого элемента, что облегчает переключение. Во избежание возникновения опасных ситуаций необходимо обеспечить правильное подключение цветов. В электроустановках используются три типа проводов.

• Фаза.
• Нейтральный.
• Основание.

Каждый из них окрашен в разные цвета, чтобы техник мог быстро определить его назначение.

Всегда ли одинаково обозначение цветов для сети 220 в?

Каждый производитель имеет свое обозначение, но в целом они стараются придерживаться общепринятых правил — европейских и отечественных стандартов. Например, фазы обозначены яркими цветами, чтобы даже неспециалист мог увидеть опасность.

Окраска фазы

В случае установки с использованием жестких металлических шин, шины окрашиваются несмываемой краской в следующие цвета

• Желтый — фаза A (L1).
• Зеленый — Фаза B (L2).
• Красный — фаза С (L3).
• Синий — Нейтральная шина.
• Желтые и зеленые вертикальные или диагональные полосы — Шина заземления.

Цвет фазы должен сохраняться по всему устройству, но не обязательно на всей поверхности шин. Допускается только маркировка названия фазы на точке подключения. Цвет может быть воспроизведен на окрашенной поверхности с помощью соответствующего цветового символа «ZZK».

Допускается оставлять шины неокрашенными, если они недоступны для осмотра или проведения работ под напряжением.

Фазные проводники, подключенные к жестким шинам, могут быть разного цвета из-за различий в системах маркировки для гибких проводников и жестких фиксированных распределительных шин.

Цвет нейтрали

Цвет нулевого провода определен стандартом ГОСТ, поэтому при рассмотрении электроустановки вопрос о том, является ли синий провод фазой или нейтралью, не должен возникать, так как синий цвет и его оттенок (голубой) приняты для обозначения нейтрали (рабочего заземления).

Для нейтрального проводника не допускается использование другого цвета.

Единственное допустимое использование синей и голубой изоляции — это обозначение отрицательного полюса или центральной точки в цепи постоянного тока. Эти цвета не должны использоваться в других местах.

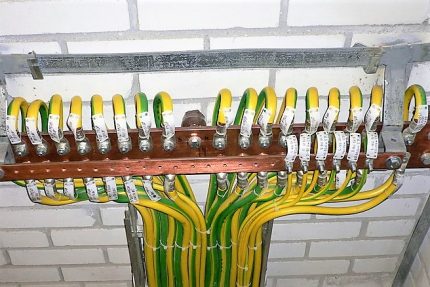

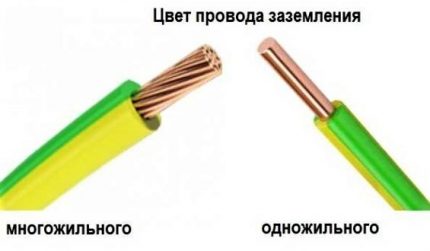

Цветовая маркировка провода заземления

Код определяет цвет провода заземления в электроустановках. Это желто-зеленый провод, цвет которого выделяется среди других проводов. Допускается использование провода с желтой изоляцией и зеленой полосой, а также провода с зеленой изоляцией и желтой полосой. Заземленные проводники других цветов не допускаются, также не допускаются зеленые/желтые проводники в цепях, где присутствует или может присутствовать напряжение.

Перечисленные правила маркировки соблюдаются в странах постсоветского пространства и в странах ЕС. Другие страны маркируют свои сердечники по-другому, что можно увидеть на импортном оборудовании.

Основными цветами, используемыми для маркировки в зарубежных странах, являются.

• Нейтральный — белый, серый или черный.
• Защитное заземление — желтый или зеленый цвет.

Некоторые национальные стандарты допускают использование неизолированного голого металла в качестве защитного заземления.

Заземляющий проводник включается в сборные неизолированные клеммы и соединяет все металлические части конструкции, не находящиеся в безопасном электрическом контакте друг с другом.

Нулевой провод в однофазной сети

представлен голубым или синим оттенком. Другого обозначения для этого цвета в электротехнике не существует. Цвет одинаковый независимо от того, используете ли вы трехжильный или пятижильный кабель.

Толщина кабеля может быть разной для заземляющего и нейтрального проводников.
Нейтральный проводник обозначен на схеме буквой N. Такой кабель называется рабочим элементом, поскольку, в отличие от земли, он участвует в создании силовой цепи. В некоторых схемах он читается как «минус», а фаза — как «плюс».

Расцветка в сети 220В и 380В

Монтаж однофазных и трехфазных сетей проще, если проводка выполнена многоцветными проводами. Ранее для однофазной домашней проводки использовались плоские двухжильные белые провода. При установке и обслуживании каждый сердечник необходимо было тестировать отдельно, чтобы избежать ошибок.

Производство кабелей разных цветов снижает сложность работы. Для обозначения фазных и нулевых проводов в однофазной проводке обычно используются следующие цвета

• Красный, коричневый или черный — это фазные провода.
• Другие цвета (предпочтительно синий) являются нейтральными.

В 3-фазной сети маркировка фаз немного отличается.

• Красный (коричневый) — фаза 1.
• Черный — фаза 2; черный — фаза 3.
• Серый (белый) — фаза 3.
• Синий (голубой) — рабочая нейтраль.
• Зеленый — желтый — земля.

Бытовая кабельная продукция соответствует стандартам окраски жил, поэтому многофазные кабели содержат многоцветные жилы, где фазы имеют белый, красный и черный цвета, нейтраль — синий, а заземление — желто-зеленый.

При обслуживании сетей, проложенных в соответствии с современными стандартами, распределение проводов в распределительных коробках можно безошибочно определить. Если имеется пучок цветных проводов, то коричневый провод обязательно является фазным. Нейтральный проводник в распределительной коробке не имеет ответвлений или разрывов. Исключением является ответвление к многополюсному распределительному устройству, где цепь полностью разорвана.

Расцветка в сетях постоянного тока

В сетях постоянного тока принято кодировать проводники, подключенные к положительной клемме, красным цветом, а проводники, подключенные к отрицательной клемме, — черным или синим. В биполярных схемах при маркировке средней точки (нуля) источника питания используются синие изоляторы.

Для цепей с несколькими номиналами напряжения не существует стандарта для цветной маркировки. Какого цвета положительные и отрицательные линии и какое напряжение на них подается, можно определить только по расшифровке производителя оборудования, которая обычно приводится в документации или на одной из стен здания.

Примеры: компьютерные блоки питания или автомобильная проводка.

Автомобильная проводка характеризуется тем, что ее цепи с положительным напряжением бортовой сети имеют красный цвет или оттенки красного (розовый, оранжевый), а цепи, соединенные с землей, — черный. Другие провода имеют конкретные цвета, определяемые производителем автомобиля.

Буквенное обозначение проводов

Цветовая кодировка может сочетаться с буквенной. Символы для разметки были частично стандартизированы.

• L (от слова Line) — это фазовая линия.
• N (от слова Neutral) — это нейтральный проводник.
• PE (от термина Protective Earthing) — заземление.
• «+» — это положительный полюс.
• «-» — это отрицательный полюс.
• M — средняя точка в цепи постоянного тока двухполярного источника питания.

Для обозначения клеммы подключения защитного заземления используется специальный символ, который наносится на клемму или в виде наклейки на корпус прибора. Символ заземления одинаков в большинстве стран мира, что снижает вероятность путаницы.

В многофазных сетях символы дополняются количеством фаз.

• L1 — Первая фаза.
• L2 — Вторая фаза.
• L3 — Третья фаза.

Используется более ранний критерий, в котором фазы обозначены символами A, B и C.

Отклонение от стандарта — это комбинированная система определения фазы.

• La — Первая фаза.
• Lb — вторая фаза.
• Lc — третья фаза.

В сложных устройствах может использоваться дополнительная маркировка для указания названия или номера схемы. Важно, чтобы маркировка проводника была одинаковой во всей цепи, к которой он относится.

Буквенные названия наносятся несмываемой, разборчивой краской на изоляцию вблизи концов проводников, на изоляционные ленты из ПВХ или на термоусадочные трубки.

Соединительные клеммы могут иметь маркировку, указывающую на полярность цепи и источника питания. В зависимости от используемого материала такая маркировка наносится путем окраски, штамповки или травления.

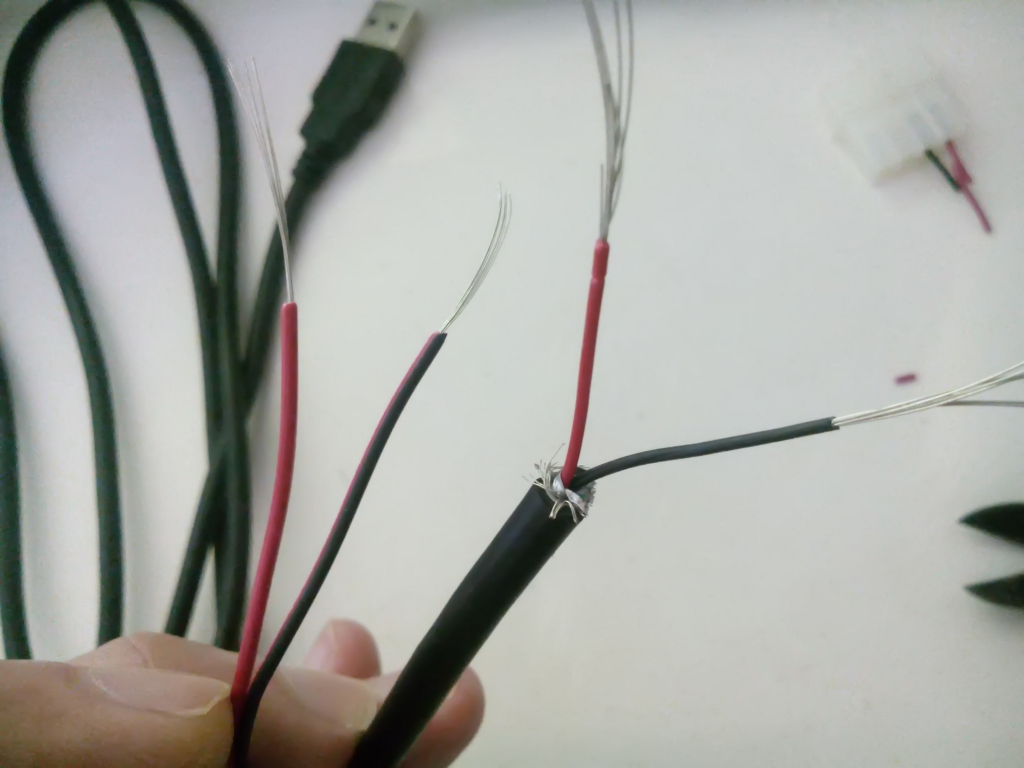

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

Красный провод положительный или отрицательный? Этот вопрос возникает при работе с цепями постоянного тока.

Красный

Чтобы запомнить, какой плюсовой провод красный или черный, используется название известной международной организации — Красный Крест. Фраза предполагает, что красный цвет обозначает знак плюс.

Черный

Черный цвет обозначает отрицательный проводник. Такую маркировку можно увидеть на типичном бытовом оборудовании.

• Источники питания.
• Аудио- и видеооборудование.
• Другое оборудование с электронными блоками управления.

Плюс

При ремонте стандартного электрооборудования автомобиля необходимо соблюдать полярность проводников. В некоторых случаях путаница между знаками плюс и минус может привести к ошибкам.

Минус

Высокая мощность подключенного потребителя повышает ответственность за проведение ремонтных и наладочных работ. В таких случаях необходимо избегать ошибок при определении полярности. Высокая мощность постоянного тока используется для подачи электроэнергии.

• Склады и коммунальный транспорт.
• Подъемное оборудование.
• Датчики и средства автоматизации.

Дополнительная маркировка проводов

Если вы приобрели кабели не того цвета или если жгут был установлен без правильной маркировки, вам потребуется провести дополнительную идентификацию.

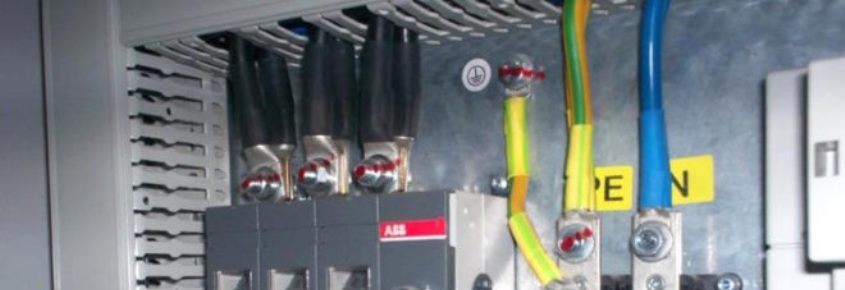

Дополнительная маркировка кабеля.

При выполнении электромонтажных работ концы проводников маркируются термоусадочной трубкой или цветной изоляционной лентой. Кроме того, название сердечника провода может быть напечатано на проводе или на этикетке, прикрепленной к проводу.

• L-фаза.
• N — нейтраль (работа от нейтрали к земле).
• PE — это заземление (защитное заземление).

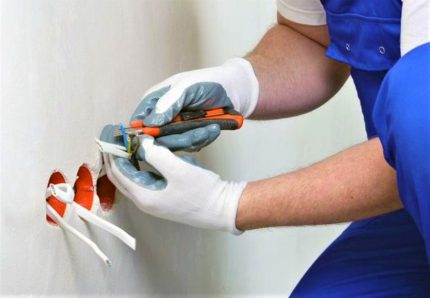

Меры безопасности

Каждый вид электротехнических работ должен выполняться с осторожностью.

• Используйте оборудование только по его прямому назначению.
• Не включайте прибор, если кабели и вилки повреждены или розетки неисправны.
• Не прикасайтесь к кабелям и розеткам мокрыми руками или стоя на мокром полу. При работе во влажных помещениях используйте резиновые перчатки и коврики.

• Не перегибайте шнуры и кабели.
• Перед началом работы отключите питание от всей электросети.
• Не прикасайтесь к машине, если она искрит или начинает воспламеняться при включении. Электропитание должно быть отключено от распределительного щита.
• Если у вас есть какие-либо сомнения или опасения, лучше обратиться к специалисту или выбрать более безопасный вариант, например, использовать картофелину для определения полярности, а не подключать ее к прибору.

Чаще всего в батарее красный провод обозначает положительную клемму, а черный — отрицательную, и никаких проблем при работе с электричеством не возникает. Однако сегодня многие страны используют собственную цветовую кодировку проводов или вовсе отказываются от нее, оставляя провода одного белого цвета. Стоит заранее проверить полярность, чтобы избежать аварийной ситуации.

Как проверить правильность маркировки в квартире?

Не рекомендуется полагаться только на цвет. Перед началом работы рекомендуется проверить их принадлежность. Для этого используйте специальную отвертку.

При касании фазы загорается светодиод над ней. Если это двухжильный кабель, то проблемы нет, так как вторая жила будет нулевой. Для трехжильных кабелей используйте другой инструмент — мультиметр или тестер.

Выключатель установлен на шкале, превышающей 220 В. На экране должно отображаться это значение или даже меньше, так как это наша реальность.

При использовании мультиметра необходимо учитывать, что показания фаза-земля меньше, чем показания фаза-земля.

При подключении кабелей старайтесь использовать проводники одного цвета. Старайтесь не менять местами провода во избежание серьезных последствий, таких как травмы или пожар.

Проверка правильности подключения

К сожалению, не все электрики соблюдают правила и допускают ошибки при соединении проводников. Поэтому при навешивании люстр, установке розеток или других электроустановок рекомендуется дополнительно проверить, подходит ли изоляция каждого проводника для использования по назначению.

В силу правил безопасности и инстинкта самозащиты проверка нейтральной точки или фазы обязательна: если при монтаже случайно перепутать контакты, можно получить неприятную травму — электрический ожог. Монтажники используют два метода идентификации: первый — проверка отверткой, второй — тестером или мультиметром. Отвертка обычно используется с измерителем для определения фазы и нейтрали и нулевой точки.

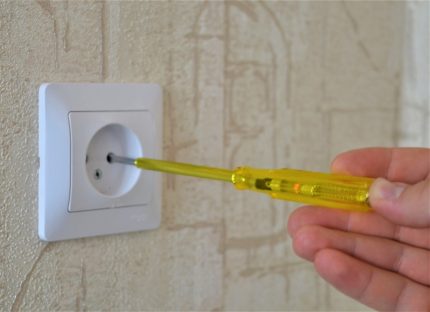

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторная отвертка, выпускаются в различных вариантах. Некоторые из них оснащены небольшой кнопкой, другие срабатывают автоматически, когда металлический стержень подсоединяется к проводу или контакту под напряжением.

Но все без исключения модели оснащены светодиодом, который светится при подаче напряжения.

Индикаторные отвертки — это инструмент, который выбирают любители без специальных знаний. Профессиональные электрики, напротив, ценят точность и поэтому всегда носят с собой тестер. Отвертка является удобным инструментом для идентификации фазных проводов. Чтобы узнать, работает ли провод под напряжением, нужно осторожно коснуться оголенного провода металлической иглой отвертки.

Если светодиод загорается, проводник находится под напряжением. Отсутствие сигнала означает, что это заземленный или нулевой провод.

При использовании данного индикатора необходимо соблюдать правила техники безопасности. Даже если рукоятка отвертки изолирована, рекомендуется надевать защитные перчатки (с резиновым слоем внутри), как при обычной работе с электричеством. Процедура тестирования выполняется одной рукой, так что другая рука свободна. Также целесообразно использовать его — например, для крепления проводов. Однако никогда не касайтесь другой рукой открытого проводника или близлежащих металлических частей (труб, фитингов).

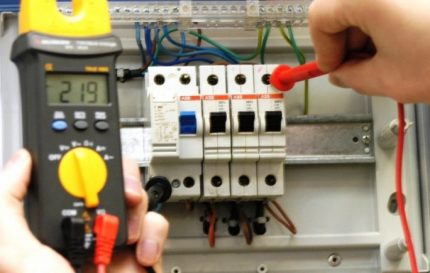

Правила применения тестера

В наборе инструментов электрика всегда есть тестер или мультиметр. Он должен выполнить электромонтажные работы при установке внутри помещения и при сборке пусковой панели. Если проводка была установлена давно, цветовая маркировка проводов может быть упущена из виду.

Даже если цвет изоляторов выглядит правильно, нет уверенности, что они соединены правильно.

С помощью тестера можно узнать не только вероятность повреждения проводки, но и некоторые параметры, такие как сила тока, сопротивление и напряжение. Диоды можно проверить с помощью мультиметра, транзисторы можно проверить и определить индуктивность. Перед проведением измерений необходимо изучить все инструкции, прилагаемые к измерительному прибору.

Последовательность операций примерно следующая.

• Установите известное значение выше желаемого напряжения, например, 260 В.
• Подключите зонд к правильному гнезду.
• Прикоснитесь щупом к двум проводникам — предположительно к фазному и нулевому проводам.
• Повторите процедуру для другой пары проводников.

Комбинация фаза-нейтраль должна давать результат, близкий к 220 В. Оно всегда будет выше, чем пара фаза-земля. На рынке представлены как цифровые, современные измерительные приборы, так и более старые приборы со стрелками и цифровыми шкалами. Цифровые проще в использовании. Мы рекомендуем вам научиться пользоваться отверткой или мультиметром, прежде чем самостоятельно устанавливать электрооборудование, и не полагаться только на цвет проводов.

Мультиметр также может быть полезным инструментом для домашнего электрика, чтобы проверить напряжение в розетке. Подробные инструкции по использованию тестера можно найти в этой статье.

Как выглядят цвета фазных проводов по новым и старым правилам

Согласно новым правилам, запрещается обозначать фазовые линии желтым или зеленым цветом, так как это затрудняет идентификацию земли, и они должны быть обозначены одним цветом.

В сети постоянного напряжения нет фазы или нулевой точки, но есть три другие шины. Это положительный, отрицательный и нейтральный проводники. Они маркируются следующим образом, в соответствии с предыдущими правилами.

• Положительный полюс — красный.
• Отрицательный полюс — синий.
• Нейтральный проводник (М) имеет синий цвет.

Указывает на полярность положительных и отрицательных контактов

Согласно новым правилам, начиная с 2011 года, цвета должны быть следующими.

• В дополнение — коричневый.
• Минус — серый.
• В середине — синий.

Важно: Стоит запомнить новые и старые правила и внимательно их прочитать. Во избежание проблем приоритет должен отдаваться буквенно-цифровой и цветовой кодировке.

Различные изоляторы для схем электропроводки

В современных электрических схемах различные проводники обозначаются следующими маркировками

• Материал провода (A — алюминий, M — медь)
• Тип провода (M для установки, K для тестирования и т.д.)
• Материал изоляции (Р — резина, Р — ПВХ или полиэтилен)
• Наличие или отсутствие защиты (В — усиленная металлическими полосами, Т — для прокладки труб).

Имеются также цифровые отметки.

• Первая цифра — количество проводников.
• Вторая цифра — площадь поперечного сечения.
• Третья цифра — максимальное напряжение.

Цветовая маркировка трехфазных силовых кабелей

Для проводов переменного напряжения обозначение следующее.

• Фаза обозначается как «L» (line, lead или live). В многофазных сетях выводы обозначаются соответственно как L1, L2, L3 и т.д.
• Ноль — «N» (null, neutral). Эта буква на схеме обозначает контакт или сердечник, предназначенный для коммутации с нулем.
• Заземление — «PE» (защитное заземление). Также указываются зажимные контакты, предназначенные для фиксации заземляющего проводника на месте.

Обозначение цветов на схемах по электрике

Количество используемых цветов напрямую зависит от конкретной схемы. Если работа выполнена в соответствии с общепринятыми стандартами, то опытный электрик сможет легко разобраться в вашей сети в будущем. Для определения фаз не требуется дополнительного оборудования; достаточно знания цветовой кодировки. Стандартная цветовая схема выглядит следующим образом.

• Ноль — синий.
• Заземление — желтый.
• Фаза — красная.

В однофазной сети применяется один цвет, но если используется более крупная сеть, фазы могут быть обозначены черным и зеленым цветом.

При разделении однофазной и трехфазной сети используйте те же цвета.

Перед началом любых электромонтажных работ важно знать цвет каждого провода. Во-первых, для вашей безопасности, а во-вторых, этот метод обеспечит максимальный комфорт. Такие знания упрощают процесс установки и дальнейшее обслуживание сети. Вам не придется каждый раз использовать отвертку для определения фаз. Опытные электрики смогут «говорить» на одном языке, используя стандарты цветобуквенных кодов.

Как определить у проводов заземление, ноль и фазу, если нет маркировки

На практике это узнать сложнее, чем в теории. Не все производители следуют этим стандартам. По этой причине при прокладке двухфазной сети 220 В с заземлением необходимо использовать синий, коричневый или красный кабель ВВГ. Эти комбинации могут быть разными, но не соответствовать нормативным требованиям.

Для справки. В старой проводке «советской эпохи» нет цветовой маркировки. Одинаковые белые (серые) оболочки не позволяли понять назначение и соответствие линий простым визуальным осмотром.

Во избежание проблем рекомендуется использовать для монтажных работ кабельное изделие одного типа. Если цветовая маркировка недоступна, следует выполнить цветовую маркировку на стыках с помощью изоляционной ленты или термоусадочной трубки. Последний вариант предпочтительнее, так как он рассчитан на длительное сохранение целостности.

Ниже приведены методы определения фазных и нейтральных линий, а также преимущества и недостатки каждого варианта. Во всех случаях сначала необходимо указать основные параметры. Например, в старых домах часто используется двухпроводная схема подключения с одним рабочим и заземляющим проводником.

Контур заземления TN-S. На схеме показана современная сеть с раздельными заземлением и рабочей нейтралью. Можно подключать трехфазные и однофазные нагрузки.

Определение фазы с помощью индикаторной отвертки

Контакт фазного провода с жалом этого устройства вызывает замыкание цепи тока. На это указывает контрольная лампа или светодиод. Встроенный резистор ограничивает силу тока до безопасного уровня.

Конструкция индикаторной отвертки.

Преимущества индикаторной отвертки.

• Самая низкая стоимость.
• Компактность.
• Надежность.
• Долговечность.
• Автономия.
• Хорошая защита от неблагоприятных внешних воздействий.

Недостатком является ограниченная точность. При определенных условиях нельзя исключать возможность ложных срабатываний.

Определение заземления, нуля и фазы с помощью контрольной лампы

Чтобы воспроизвести эту технику, необходимо подготовить простую структуру. Вкрутите лампу накаливания соответствующего сетевого напряжения в стандартный патрон. Подсоедините провод достаточной длины для проведения работ в каком-либо месте. Затем подключите один из проводов к известной нейтрали. Используя другой провод, проверьте остальные проводники кабеля последовательно. Если индикатор загорается, это указывает на наличие фазы.

С помощью измерительного прибора

При проверке бытовой электросети 220 В вам не нужно знать, как определить полярность. Источник питания — переменный ток, поэтому установите переключатель на вашем мультиметре в соответствующее положение. После касания щупом линии фаза-ноль (фаза-земля) на дисплее появится соответствующее напряжение (≈ 220 В). Разность потенциалов между нейтральным проводником и землей минимальна.

При проверке старой двухпроводной цепи один из зондов коснется арматуры в бетонной плите, радиатора системы отопления или других элементов заземления в конструкции здания. При переключении на постоянное напряжение мультиметр укажет положение положительной и отрицательной клемм. При отсутствии достоверной информации об электрических параметрах в цепи начните с наибольшего диапазона измерений и проводите измерения непрерывно до меньших значений, если точность недостаточна.

При отсутствии специальных измерительных приборов такой «метр» пригодится при тестировании цепей постоянного тока. Пузырьки возле отрицательного знака свинца — это выделение водорода во время реакции электролиза. Область возле положительной стороны станет зеленой через несколько минут.

Использование светодиода

Элементы управления можно сделать своими руками аналогично индикаторной отвертке. Лампа заменяется на AL 307 или другой светодиод с аналогичными характеристиками. последовательно подключается резистор 100-120 кОм мощностью 1-2 Вт.

Ошибки и варианты расцветки фазных, нулевых и заземляющих проводов

Вопрос цветовой маркировки особенно важен, когда один электрик устанавливает проводку, а другой ее обслуживает. Если соблюдаются все цветовые коды, то можно сэкономить время и деньги на устранение неисправностей.

К сожалению, в старой советской проводке большинство проводников были монохроматическими, и обойти это без пробника или мультиметра не было никакой возможности.

Если цветовая маркировка присутствует и соблюдается, должны присутствовать нейтральный и защитный проводники.

Нейтральный проводник N должен быть синего цвета.
Защитный нулевой проводник PE — желто-зеленый.
Проводник, объединяющий проводник защитного заземления и рабочую нейтраль PEN, имеет желто-зеленый цвет по всей длине, но синий в конце соединения.

При окрашивании фазных проводов производитель предлагает несколько цветов. Вот некоторые основные принципы.

Нестандартные варианты расцветки проводов

Иногда приходится игнорировать ГОСТ, потому что цветовая маркировка производителя неверна. Например, у вас есть 3 жилы в кабеле разного цвета.

• Синий
• Коричневый
• Черный

В данном случае этап следует правилу, т.е. коричневый. Нейтральный цвет будет синим. Черная линия будет соединением заземления. В этой версии цвета будут по крайней мере похожи на советский стандарт.

Еще один «неуклюжий» выбор цвета комбинированных жил кабеля.

• Черный
• Синий
• Красный

Чтобы минимизировать нарушение ГОСТа и приблизиться к его требованиям, сделайте фазу черной. Синий цвет будет нейтралью, а красный — защитным проводником PE.

Только не забудьте пометить концы желтой и зеленой лентой.

Что делать, если кабель не имеет цвета, аналогичного фазному проводу? Это означает, что черный, коричневый и серый цвета отсутствуют. Затем выберите провод, который как можно ближе соответствует коричневому цвету, указанному в правилах для данной фазы. Например, красный.

Для двухжильных кабелей, в которых часто присутствуют черные и белые цвета, также полагайтесь на ГОСТ.

• Черный цвет будет фазой L
• Белый — нейтральный в сочетании с PEN

Если ваш трехфазный кабель 380 В имеет однофазное ответвление 220 В, то ответвление должно быть того же цвета, что и силовой кабель. Если вы найдете кабель без цветовой маркировки жил, можно использовать цветную цифровую гильзу.

В зависимости от фазы на концы проводов можно надеть цветные изолированные тепловые оболочки или цветную электрическую ленту.
Чтобы избежать этого способа, при покупке и выборе кабелей заранее обращайте внимание на их цвет.

Что делать, если кабель уже проложен без соблюдения цветовой маркировки?

В большинстве случаев вы столкнетесь с ситуацией, когда кабель уже проложен, а электрик, ответственный за монтаж, обычно не удосуживается ознакомиться с правилами и национальными стандартами по цветовой маркировке. Что делать в этой ситуации?

Здесь ничего не остается делать, как взять имеющееся под рукой оборудование — щуп, индикатор, измерительный прибор и потратить время, чтобы найти нужный проводник.
После идентификации одного или другого проводника за один раз, обозначьте их цветной трубкой в соответствии с ГОСТом и переходите к следующему проводнику. Это обозначение необходимо делать только в конце и начале кабеля, а не по всей его длине.

Различить фазный и нулевой проводники очень просто. А о том, как отличить нулевой рабочий проводник от защитного, можно прочитать в статье «4 способа отличить заземляющий и нулевой проводники».

Советы по выбору цвета проводов при монтаже.

• Избегайте использования кабелей разных производителей. Часто они не все одинакового цвета, что может привести к ошибкам при установке в будущем.
• Если вам все же придется использовать кабели разных производителей и цветов, проверьте все провода в самом начале и заранее пометьте их цветной лентой, чтобы потом не перепутать их. Не полагайтесь на свою память
• Если необходимо удлинить короткий кабель, используйте провод того же цвета, что и основной кабель.
• Избегайте использования кабелей, не имеющих зеленой/желтой жилы (защитное заземление).
• Если кабель не содержит зелено-желтой жилы, используйте ближайшую жилу того же цвета, что и заземление.

Как найти фазу и ноль, если провода одного цвета

В прошлом, когда провода не имели цветовой маркировки, жилы проводов были одного цвета. Поэтому нахождение фазовой и нулевой точек усложняется этим фактом. Чтобы найти точки фазы и нуля, вам понадобится отвертка.

Сначала отключите напряжение, зачистите проводник, затем подайте ток и коснитесь проводника отверткой, но не прикасаясь к нему. Если вы установите контакт с фазным проводом, лампочка в индикаторной отвертке загорится. Если вы коснетесь нейтрального провода, ничего не должно загореться.

Если индикаторная отвертка также показывает фазу на нейтральном проводе, это указывает на неисправность в электрической системе или на неисправность самой индикаторной отвертки. В этом случае не следует прикасаться руками к нейтральному проводнику, а лучше всего тщательно все проверить, чтобы избежать поражения электрическим током.

Ответственные электрики всегда используют цветовую маркировку при соединении проводов. Это признак профессионализма и знак того, что они отвечают за свою работу. Не следует легкомысленно относиться к тому, что провода будут каким-либо образом соединены. Такая практика может привести к серьезным проблемам в дальнейшем.

Как разметить провода

Вообще говоря, классифицировать провода по цвету можно по-разному. Главная цель — сделать все более понятным и простым, чтобы в дальнейшем вы не запутались. Задача — определить фазировку (описанную в предыдущем пункте) и разметку. Вот 3 способа, которыми вы можете это сделать.

Малярной лентой

Подходит, если вы проводите ремонт и вам нужен краткосрочный маркер. Просто отклейте кусок малярного скотча и подпишите его (фаза, нейтраль или земля).

Этот метод подходит только в качестве временного решения! Во-первых, малярный скотч ненадежен. Надпись может стереться, или наклейка может отклеиться. Во-вторых, это небезопасно. Малярный клей легко воспламеняется.

Изолентой

Если вы когда-нибудь задавались вопросом, почему синяя лента имеет именно такой цвет. Это потому, что это цвет нейтральной линии!

Существуют красные, синие, черные, зеленые и даже желто-зеленые ленты для маркировки различных проводов. Этот метод быстрый и простой — и может использоваться на больших расстояниях.

Цветовая маркировка проводов проста — отрежьте кусок и оберните его вокруг оголенного проводника.

Обратите внимание. Используйте хорошую ленту с сильным клеем. Он не отсоединится и будет гореть до тех пор, пока вы не замените проводку.

Термоусадочная трубка

Метод такой же, как и выше. Термоусадочные трубки выпускаются различных цветов и могут повторять маркировку ГОСТа.

В магазинах продаются наборы для нарезки, специально предназначенные для этой цели. После того как вы вставили проволоку в трубку, нагрейте ее зажигалкой. Под воздействием температуры он сожмется, и проволока будет плотно прилегать.

Кабельные маркеры

Пластиковый наконечник, который можно надеть на проволоку. Продаются в разных сечениях, плотно прилегают и не отрываются. Этот метод довольно удобен, так как пластик не горит и безопасен.

Электрики также маркируют таким образом разводку проводов, чтобы избежать путаницы при их демонтаже или ремонте.

Цветные маркеры

Более удобный способ облегчить организацию. Каждый маркер имеет свой цвет и номер для обозначения одной линии электропередачи. Они фиксируются так же, как и предыдущий тип. Их недостатком является то, что они почти всегда продаются в рулонах по 100 и более штук. В магазинах они редко продаются поштучно.

Кабельные стяжки

Не только для маркировки проводов, но и для их упорядочивания. Например, фазные провода в сети 380 В могут быть объединены в пучок. На них есть специальная полоска, на которой можно записать важную информацию. Они также продаются в пучках, но в разноцветных наборах. Разметку можно наносить обычным перманентным маркером, чтобы она не стиралась со временем.
