Установка для бурения абиссинской скважины: принцип обустройства для зимнего использования

Особенности защиты скважины от холодов

Неграмотная организация работ по врезке источников воды часто создает препятствия для надлежащего функционирования источников воды. Серьезные ошибки и дефекты возникают особенно в зимний период.

Эксплуатация скважин, ненадежно защищенных изоляцией, приводит к образованию льда на поверхности воды в морозы и ледяных пробок в трубах.

В результате увеличивается рабочая нагрузка на насосное оборудование и всю систему. Огромные засоры могут деформировать или даже разорвать трубы из ПНД, которые чаще всего используются при строительстве наружных водопроводов.

Если вы собираетесь эксплуатировать скважину круглый год, то часть ее, расположенная выше сезонного промерзания почвы, должна быть утеплена. В плохую погоду кессоны, расположенные на устье скважины, установка гидробаков и устройств автоматики для водоснабжения При сооружении устья скважины не стоит топить кессон, лучше защитить утепленным коробом, например, в виде домика для скважины из наружных труб, прокладывающих зимний водопровод, заложенный ниже при покупке. В этом случае утепление не требуется, чтобы избежать образования льда на входе труб в дом, утепляют часть от уровня промерзания до входа в отапливаемое помещение, чтобы утеплить подземную часть отапливаемой части, не используя влагопоглощающую вату и сыпучую пену. Если они используются, трубы должны быть плотно обернуты водонепроницаемым материалом. Лучшим выбором изоляции для подземной части скважин и труб водоснабжения является кожух из пенополиуретана, покрытый битумом. Если утепление не осуществляется сразу после бурения, то лучше всего утеплять летом Для утепления скважин зимой Размещение оборудования в кессонах Разработка кожухов в виде домиков Прокладка выполнения водопроводных труб Изоляция внешнего участка трубопровода Лучший период для утепления пенополиуретановых оболочек

Если входное отверстие работает не на полную мощность, может произойти засорение и образование ледяной корки в скважине. Другими словами, при достаточных перерывах в работе вода будет кристаллизоваться. Даже если владелец автономной системы водоснабжения не ожидает таких функциональных пауз, они должны быть предотвращены в виде изолирующих устройств.

Система водопровода должна быть изолирована от места ввода в дом на глубину 20-30 см ниже уровня сезонного промерзания грунта. Это значение можно найти в сборнике по строительной климатологии СП № 131.13330.2012 и СНиП № 23-02-99.

Глубина промерзания определяется в зависимости от условий местности и типа почвы, покрывающей зону промерзания. Это значение получено эмпирическим путем на основе многолетних наблюдений.
Профессиональная установка колодца предотвращает замерзание и засорение водопроводных труб (+).

Если водопроводные трубы входят в дом через неизолированный фундамент подвала, то ответвления труб, ведущие к входу в отопительное помещение, также необходимо изолировать. Использование изоляционных материалов для объектов, расположенных под землей, имеет свои особенности.

Изоляционные материалы должны обладать следующими свойствами.

• Они не должны впитывать воду или иметь защитную водонепроницаемую оболочку. Если вода впитается в изоляцию, а затем замерзнет, изоляция, скорее всего, будет повреждена из-за увеличения объема воды при переходе в лед.
• Он не теряет своих свойств под давлением грунта. Давление от массы земли сверху или движение земли будет сминать изоляцию и увеличивать ее теплопроводность.
• Не интересуются или не боятся насекомых и грызунов.

Последний пункт очень важен, поскольку летом грызуны могут устраивать свои гнезда в изоляции, а зимой они могут вырыть в изоляции отверстия, чтобы добраться до теплых труб. Все это приведет к тому, что холодная вода будет поступать непосредственно в элементы трубопровода.

Защита изоляции от грызунов и насекомых является одной из основных задач при изоляции наружных объектов ниже уровня земли.

Иногда для защиты скважин и систем водоснабжения от холода достаточно выполнения процедур, не требующих специальных знаний о принципах изоляции подземных систем водоснабжения. Вода, подаваемая в систему из глубины, имеет положительную температуру (обычно от 7 до 13 градусов Цельсия).

Если существует риск замерзания воды, необходимо отрегулировать работу системы таким образом, чтобы вода подавалась во вторую очередь, но как можно чаще. Постоянная циркуляция грунтовых вод, как следует из названия, выше 0ºC предотвратит замерзание.

В холодные зимние месяцы в южных регионах России или при глубоком залегании грунтовых вод оголовки и трубы можно без особых навыков утеплить опилками или соломой. Для этого необходимо выкопать яму возле крышки, вырыть траншею вдоль трубы, засыпать их сухими опилками или соломой и закопать яму.

Эту процедуру следует проводить каждую осень, чтобы опилки и солома не успели сгнить за зимние месяцы. Если это занимает больше времени или если предложенный метод не гарантирует положительных результатов, то для решения проблемы необходим другой метод.

Учитывая конструктивные особенности системы и климатические условия, восстановить водоснабжение в зимний период сложнее и дороже, чем провести надлежащую изоляцию.

Защита оголовка скважины от замерзания

Кессон для бурения скважины представляет собой резервуар, заглубленный под землю над котлованом. Для облегчения обслуживания и регулярного ухода необходимо провести капитальный ремонт основных компонентов системы водозабора.

Гидроаккумулятор, насосное оборудование и фильтры установлены в изолированном кессоне, что позволяет удалить их от дома и избавляет от шума. Если оборудование размещается в отапливаемом помещении, вместо кессона устанавливается адаптер.

Скважины с кессонами и без них должны быть изолированы, чтобы предотвратить прямой контакт элементов системы водоснабжения с мерзлой породой по всей толщине промерзшего грунта.

Основные принципы утепления кессона

Основная часть кессона находится выше этого уровня, даже если устье скважины расположено ниже слоя вечной мерзлоты. Если его стенки обладают значительной теплопроводностью, отрицательные температуры могут опускаться к устью скважины, и вода в системе будет намного холоднее, чем указывает строительная климатология.

В зависимости от геометрии кессон может быть цилиндрическим или прямоугольным — это не влияет на способ выполнения изоляции. С точки зрения затрат на изоляцию цилиндрические объекты более выгодны, в то время как прямоугольные объекты легче изолировать с точки зрения простоты монтажа в виде жесткого листового материала.

В зависимости от материала, кессоны могут быть изготовлены из бетона, металла или пластика, но используются редко из-за сложности монтажа бетонных конструкций и недолговечности бетона при воздействии влаги.

Металлические и пластиковые кессоны водонепроницаемы, поэтому при утеплении внутренних помещений водонепроницаемостью материала можно пренебречь.

Внутренняя изоляция кессона важна, если в силу характера материала или выполнения надежных гидроизоляционных мероприятий его корпус водонепроницаем. В этом случае нет необходимости защищать изоляцию от влаги.

Кроме того, подвижки грунта или другие внешние воздействия не влияют на целостность изоляции. Как правило, для внутренней изоляции используются продукты на основе пенополистирола или пенополистирола.

Изоляция выполняется снаружи кессона для защиты внутреннего пространства или в случае использования сыпучего материала. Внешнее утепление желательно для пластиковых конструкций, чтобы защитить их от сильных морозов, при которых пластик может стать хрупким.

Для утепления наружных стен можно использовать любой материал, но необходимо учитывать возможное движение грунта, воздействие воды и риск повреждения изоляции насекомыми и грызунами.

При нанесении внешней изоляции необходимо защитить материал от воды, насекомых и грызунов, иначе работу придется переделывать, когда придет время.

Поскольку при теплоизоляции скважин все равно может происходить потеря тепла, ее следует компенсировать за счет притока тепла. Это произойдет в любом случае из-за положительной температуры воды в трубах, протекающих через кессон, и тепла, выделяемого при работе оборудования.

Если существует вероятность недостаточной изоляции, можно установить первичный нагревательный элемент с датчиком температуры.

Из-за небольшого пространства внутри кессона в качестве нормально изолированного нагревательного элемента может быть достаточно лампочки мощностью 40-60 Вт или нагревательного кабеля длиной 3-5 метров.

Установка обсадной трубы для оголовка

Если коробка не предусмотрена при проектировании водоснабжения и коллекторная труба находится выше слоя инея, ее можно утеплить дополнительной обсадной трубой, диаметр которой превышает изоляцию двух толщин основной обсадной трубы.

Для установки дополнительной секции обсадной трубы выкопайте яму вокруг оголовка обсадной трубы на глубину промерзания грунта плюс 0,3 м и утеплите оголовок обсадной трубы. Над ним необходимо установить дополнительную трубу, а пространство между частями обсадной трубы заполнить стекловатой или минеральной ватой.

Варианты напыляемой изоляции не следует использовать для заполнения зазора между двумя частями оболочки, поскольку невозможно проверить равномерность изоляции.

Защита обсадной трубы от промерзания путем установки обсадных труб требует меньше материала и проще, чем утепление кессонов.

Трубы должны быть изготовлены из металла, так как пластик становится более хрупким на морозе и может быть поврежден при движении грунта.

Также важно убедиться, что вода не попадает в пространство между обсадной трубой и коронкой обсадной трубы. Минеральная вата теряет свои изоляционные свойства при впитывании воды, а пенополистирольные оболочки могут деформироваться при замерзании.

Во избежание попадания влаги в зазор между оболочками перед установкой изоляции необходимо установить сальник. Внешние размеры сальника должны быть равны диаметру дополнительного корпуса, а внутренние размеры — диаметру основного корпуса.

Утепление подземной системы труб

Подземную трубу, ведущую к дому, можно не утеплять, если она расположена ниже уровня промерзания грунта. Однако чем глубже находится система водоснабжения, тем сложнее ее устанавливать и обслуживать.

В этом случае изолированные трубы могут быть дешевле с точки зрения стоимости изоляционного материала и проще с точки зрения уровня необходимых работ.

В случае с нижним питанием затраты на изоляцию ниже, но требуется более сложная работа по установке и обслуживанию.

Применение современных теплоизоляционных материалов

Самый старый и проверенный метод изоляции труб — заполнение траншей керамзитом. Минеральная вата без внешней водонепроницаемой мембраны не может быть использована для подземных коммуникаций.

Сегодня продажа множества различных видов изоляционных материалов позволяет решить эту задачу в любых температурных условиях. Для изоляции подземных линий на участках, расположенных выше слоя промерзания, существуют пенополиуретановые и пенополистирольные пенопласты с гидроизоляционными мембранами, покрытыми пеной.

Для изоляции подземных водопроводных труб мы производим изоляторы из ППС и пенополистирола с водонепроницаемой оболочкой. В качестве альтернативы используются трубы ПНД, уже ламинированные изоляцией.

Давайте проанализируем основные типы материалов, которые чаще всего используются для изоляции подземных водопроводных труб.

• Минеральная вата или стекловата сжимается под весом земли, поэтому при их использовании требуются дополнительные работы в виде сплошного кожуха.
• Базальтовые волокна, покрытые алюминиевой фольгой для гидроизоляции, довольно дороги, но с ними легко работать.
• Пенопласт и пенополистирол легко режутся и хорошо сохраняют тепло, но требуют защиты от грызунов.
• Пенополиуретан хорошо сохраняет тепло и устойчив к влаге.

Имеются оболочки специальной формы для завязывания узлов и сгибания, что удобно при монтаже изоляции. Они позволяют без проблем устанавливать изоляцию на участках труб любой сложности.

Водопроводные линии можно быстро и надежно изолировать с помощью напыляемой полиуретановой пены. В этом случае труба должна быть уложена на слой керамзита, так как дно трубы может быть покрыто изоляцией.

Напыляемый пенополиуретан обладает очень низкой теплопроводностью, не намокает, не ломается под тяжестью грунта и не прогрызается грызунами и муравьями.

Для труднодоступных мест, где использование сыпучих материалов проблематично, можно использовать изоляционную краску — современный, универсальный жидкий изолятор. Эту краску можно наносить кистью или валиком или распылять. Помимо своей основной функции, он обеспечивает хорошую защиту металлических труб от коррозии.

Использование греющего кабеля

Принцип изоляции сводится к так называемой «пассивной защите». Благодаря близкому расположению он не охлаждается до тех пор, пока вода в трубах течет в отапливаемом помещении.

Следует понимать, что в закрытой системе без внешнего источника тепла система изоляции не предотвращает замерзание, а лишь продлевает время кристаллизации воды под воздействием отрицательных температур.

В случае нечастого использования колодезной воды такого зимнего утепления может быть недостаточно. В случае перерыва более чем на один день, трубы, отводящие воду, следует обогреть с помощью специальных электрических кабелей.

Существует два способа размещения греющего кабеля: внутри и снаружи обогреваемой трубы.

Для ввода внутреннего нагревательного кабеля предусмотрена специальная система тройников и клеммных гнезд, что облегчает выполнение этой процедуры.

Для внутренней установки используются специальные нагревательные кабели. Они нетоксичны, отвечают высоким требованиям электрозащиты (хотя эксперты рекомендуют использовать соединения с УЗО) и продаются с герметичными заделками. Монтаж этих кабелей не сложен и может быть выполнен с помощью простого тройника.

Основным преимуществом решения внутренней установки является высокая эффективность системы отопления и, следовательно, низкие затраты на электроэнергию. Основным недостатком является сложность прохождения кабеля через изогнутый участок водопроводной трубы.

Установка греющих кабелей исключит образование льда в водопроводных трубах и предотвратит возникновение аварийных ситуаций При углублении труб ниже уровня сезонного промерзания грунта нет необходимости прокладывать греющие кабели вдоль всех ответвлений При прокладке труб выше глубины сезонного промерзания грунта греющие кабели оборудуются на всех линиях Система обогрева труб устанавливается вдоль всех наружных участков, а обогрев через кабели строительных конструкций осуществляется двумя способами укладка: путем намотки греющего кабеля и установки греющего кабеля на изгибе.

При наружной прокладке кабелей сначала необходимо обеспечить плотное прилегание с хорошей чистой поверхностью. Кабель крепится к трубе алюминиевой лентой, которая затем накладывается на весь кабель так, чтобы она не соприкасалась с изоляционным материалом.

Пластиковая труба предварительно оклеивается алюминиевой фольгой для равномерного распределения тепла.

Для увеличения теплопередачи несколько кабелей могут быть закреплены в линейной или спиральной форме. При расстоянии между спиралями 5 см длина проводника увеличится в 1,7 раза по сравнению с длиной покрытой водопроводной трубы.

Установка термостата может привести к значительной экономии энергии, поскольку отопление будет включаться только при достижении заданной температуры. Оптимальная температура включения составляет от 3 до 5 градусов Цельсия.

Нагревательные кабели всегда устанавливаются с изоляцией, иначе обогрев окружающей среды будет очень дорогим.

Дополнительная защита на этапе монтажа

В случае исполнения с погружным напорным насосом систему необходимо обслуживать до длительного простоя. Для этого трубопровод прокладывается под углом к источнику воды, а на выходе подающей линии на устье скважины устанавливается обратный клапан.

Когда насос выключен, он извлекается из котлована вместе с подающей трубой, и вода самотеком поступает в скважину. При использовании этого метода желательно, чтобы не было «карманов», в которых может находиться вода. Недостатком этого метода при использовании металлических труб является повышенная скорость коррозии металла.

Редко используемым методом является система «труба в трубе», когда труба большего диаметра помещается поверх водопровода и изолируется снаружи. Образовавшийся воздушный зазор служит дополнительной защитой от холода.

Если внешняя труба установлена в подвале дома и включена циркуляция воздуха между воздушным слоем и подвалом, то подземные трубы можно дополнительно обогреть.

Нагрев воздушного пространства до температуры технического помещения — один из самых простых способов обеспечить тепло в непосредственной близости от воды.

Другой вариант — заставить воду циркулировать. Это требует установки второй трубы, ведущей из подвала к колодцу, и системы кранов для переключения подачи воды в дом или на эту трубу.

Включая насос по расписанию, можно закачивать теплую грунтовую воду в систему, а холодную воду из системы закачивать в скважину. Этот вариант удобен для домовладельцев, которые долгое время находятся в отъезде без доступа к воде.

Широко распространено мнение, в том числе в Интернете, что замерзание воды можно предотвратить путем создания избыточного давления в системе. Однако на каждые 130 атмосфер увеличения гидростатического давления температура перехода воды в лед снижается всего на один градус. Непрактично строить водопровод, способный выдержать такое давление.

Принципы работы абиссинского колодца

Абиссинский колодец — это упрощенная версия скважины, позволяющая брать воду из первого или второго водоносного слоя, расположенного выше. Он имеет очень простую структуру. Он представляет собой колонну соединенных между собой газовых труб с примитивным фильтром и металлическим листом на дне.

Тонкая шахта, которую выкапывают, похожа на старое швейное устройство. Отсюда второе название: пинхол.

Правильно устроенный абиссинский колодец обеспечит водоснабжение семейного участка не хуже шахтного и не уступит ему по долговечности.

Классический метод погружения абиссинского колодца в грунт делает посредственную забивку — самый простой метод, активно используемый у домашних мастеров. Его забивают до тех пор, пока нижняя труба с наконечником не вскроет водоносный слой.

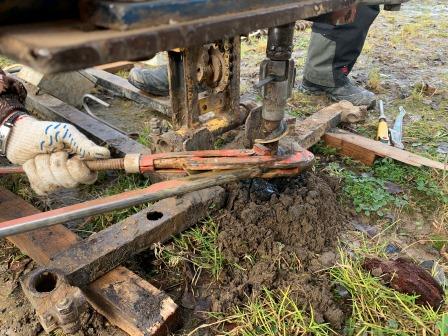

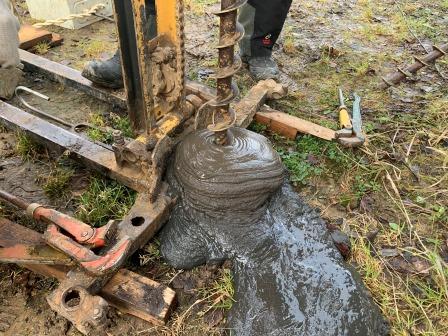

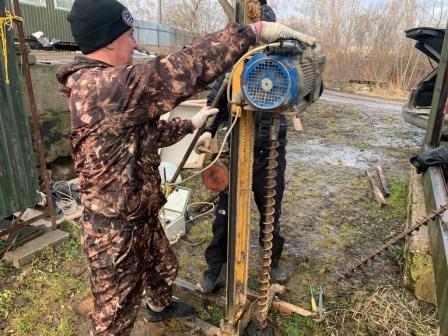

Иногда колонну частично заглубляют с помощью шнекового бурения, но наем ручного или механического бура значительно увеличит бюджет работы.

Абиссинский колодец был изобретен и испытан во время войны между британскими колониями и Эфиопией в 1867-68 годах. Конструкция была предложена американским инженером Нортоном, и он неустанно работал над обеспечением водой британских войск во время их перехода через пустыню.

Абиссинский колодец — самый экономичный метод добычи подземных вод Поскольку глубина колодца нестандартная — не более 10 — 12 метров, откачка воды будет близка к дешевому поверхностному насосу дебет колодца Иглила равносилен дебету обычного трубчатого колодца, чтобы построить колодец Штырь можно сделать в любом. Сооружение штыревого колодца может быть выполнено в любом месте, куда не может добраться обычная скважина, например, в подвале дома Нет никакой разницы между бурением абиссинского колодца в подвале и обычного колодца в подвале

Устройство для извлечения живых жидкостей из недр быстро устанавливается, демонтируется и снова используется на следующем месте отдыха.

Такие приоритеты, как мобильность, низкая стоимость и простота строительства, были оценены армией и привлекли исследователей и путешественников.

Преимуществами самодельных штыревых колодцев являются их простота, короткое время строительства, легкий демонтаж и низкая стоимость (+).

В России замечательное изобретение британской экспедиции появилось годом позже. к.И. Маслянников описал устройство для подъема воды с небольшой глубины в своей книге об эффективных буровых инструментах того времени.

Из пяти абиссинских колодцев, построенных вблизи Царского Села, два были вполне пригодны для получения пресной воды. Три не смогли достичь водоносного слоя из-за известняка у поверхности.

Успешная Абиссинская скважина дает один баррель воды в минуту. Сначала это грязь, которая после получасового выливания становится довольно прозрачной и чистой.

Буровая игла открывается только из поверхностного водоносного горизонта на суше, поэтому полученную воду нельзя использовать для питьевых целей. Она подходит для полива, очистки и подобных бытовых целей.

При необходимости и наличии внушительного расхода воды может быть установлена система фильтров грубой и тонкой очистки воды для задержания механических и химических примесей.

Серьезный недостаток абиссинских колодцев — небольшая глубина забора воды — связан с использованием поверхностных насосов, но они являются наиболее удобным источником для временного использования.

Преимущества абиссинской скважины:

1. Практичность.
2. Высокая производительность.
3. Простота в обслуживании.
4. Относительно недорогой — отверстия можно просверлить самостоятельно, а все необходимые строительные материалы можно приобрести в ближайшем хозяйственном магазине.
5. Быстрое бурение — занимает максимум 1 день, а в большинстве случаев скважина может быть выполнена за несколько часов.
6. Простота строительства — нет необходимости в специальных буровых установках, доступе для автотранспорта и т.д.
7. Простота — его можно установить в подвале, гараже, в любом месте на участке земли. Пробуренная скважина подключается к насосу или насосу для откачки воды на поверхность.

К недостаткам абиссинских скважин относят:

1. Более короткий срок службы по сравнению с обычными нефтяными скважинами.
2. Продуктивность снижается в периоды засухи.
3. Возможность столкновения с препятствиями при бурении.
4. Абиссинские колодцы могут быть не в состоянии обеспечить водой большую семью и оросить садовые участки. Лучше всего использовать колодец в качестве вторичного источника воды.

Конструктивная специфика скважины-иглы

Абиссинская скважина, разработанная полтора века назад, не претерпела фундаментальных структурных изменений в течение многих лет. В течение некоторого времени он был незаслуженно забыт. Хотя скорость и простота строительства очевидны, а также цена обустройства опережает широкий спектр обычных водяных колодцев.

В строительстве абиссинского колодца есть два основных компонента.

• Буровой инструмент, состоящий из режущей головки и ствола, увеличивается по мере углубления в землю. Скважина также служит каналом для извлечения воды из глубины. Поэтому он собирается из трубных секций, а не из стальных колец или прутков.
• В качестве молотка выступает вертолет, состоящий из металлического штатива и утяжеленной головки. Тренога увенчана двумя деревянными блоками, через которые пропущены веревки и к которым привязана башня.

Когда канаты натянуты, устройство поднимается на вершину буровой установки. При освобождении он быстро опускается во вторичный ствол, жестко закрепленный на шарнире вала, для забивания. Последний выполняет роль наковальни, через которую ствол погружается в землю.

Основной частью абиссинского колодца является наконечник из трубки с внутренним диаметром 11/4 11/2 и 2 дюйма, состоящий из отдельно перфорированной воздушной трубки наподобие фильтра и копьевидной утолщенной секции на конце (+).

Вторичная трубка представляет собой хомут, состоящий из двух симметричных секций. Площадь поверхности подмолотка, контактирующего с трубой, немного больше площади дна падающего на него «молотка».

Как только участок ствола, который необходимо забить, почти полностью погрузится в землю, зажимы можно снять. Следующий отрезок трубы навинчивается на заглубленный отрезок, и наковальня снова закрепляется на нем.

Когда пилон падает, он ударяется о нижние зажимы и углубляет трубу. По мере углубления шахты зажимы и хомуты с блоками скользят вверх по трубе.

Действия по углублению бура повторяются до тех пор, пока дно штыря колодца, который вы соорудили сами, не достигнет водоносного слоя. Водоносный слой должен быть не только вскрыт, но и пройден не менее чем на один метр.

Согласно правилам, водоносный слой должен быть пересечен на 2/3 его толщины, но бурильщик не знает истинных размеров водоносного слоя. Без гидрогеологического исследования это трудно определить.

Для того чтобы набрать воду в определенном месте, устанавливался штатив, наконечник накручивался на газовую трубу, сверху помещалась баба, и баба постукивала трубой по земле (+).

Необходимо регулярно проверять состояние воды, выходящей из котлована. Профессиональные бурильщики имеют простейшее оборудование для измерения уровня воды в шахте, в идеале для определения глубины залегания водоносного слоя, глубиной до 15 метров.

Это полый металлический цилиндр, называемый хлопушкой. Устройство выглядит как перевернутый тонкий стакан и крепится к рулетке с помощью кольца.

Рабочий орган хлопушки представляет собой полый цилиндр или конус, который при соприкосновении с водой издает характерный хлопающий звук: подобное устройство можно сделать своими руками.

Когда край хлопушки коснется поверхности воды, вы услышите постукивающий звук, означающий, что нужный предмет находится в колодце. Вы можете сделать такое устройство управления, привязав большую гайку к веревке так, чтобы она плоско касалась поверхности воды.

Хорошо бы найти не слишком легкий пластиковый или металлический конус, чтобы заменить гайку и оставить ее незакрытой с одной или обеих сторон.

Существует также средство для использования в качестве контрольного устройства. Клише мониторинга появления воды в абиссинском колодце можно свести к стволу обыкновенной полимерной трубы. В случае контакта с поверхностью грунтовых вод издается характерный стучащий звук.

Технология изготовления ствола

Абиссинские скважины не являются промышленно добываемыми. Производство блоков заказывается в мастерских или изготавливается вручную.

Для облегчения погружения в землю нижний край первого шеста снабжен копьем, диаметр которого на 3-5 см больше диаметра основной трубы в широкой части и длиной около 10-15 см.

Для создания скучного иглу нам понадобятся.

1. Толстостенные трубки VGP с маркировкой «reinforced». Оптимальный размер наружного диаметра трубы составляет от 25 до 40 мм. Следует помнить, что чем толще отверстие, тем сложнее забить его в землю, в то время как на скорость бурения толщина трубы вообще не влияет.
2. Стальной наконечник, выточенный на токарном станке. Его длина составляет 10-12 см, а диаметр на 1-2 см больше диаметра трубы, чтобы трение почвы об отверстие не препятствовало забиванию. Наконечник может быть коническим или пирамидальным, но его нельзя сваривать с клиновидными отходами труб.
3. Для фильтра требуется дополнительный трафарет с плотным галунным плетением. Она предотвращает попадание мелких частиц песка или даже глинистых суспензий.

Лучше всего покупать бесшовные трубы, которые не потрескаются при ударах молотком. Трубу следует отрезать до длины примерно 1,2-1,5 метра. В буровом деле они известны как штанги.

Указанные выше размеры рекомендованы исходя из максимального удобства использования. Точная длина размеченного интервала зависит от предполагаемой глубины выемки. Желательно, чтобы один из них составлял 1 метр, чтобы обеспечить возможное проникновение в водоносный горизонт.

Обратный клапан в виде шара или тарелки предотвращает слив воды, добытой насосом, в скважинную иглу после остановки электромеханического или ручного насоса.

По мере проникновения инструмента на большую глубину ствол скважины расширяется последовательной намоткой различных секций труб ППД.

Для выполнения соединений по краю каждой детали нарезается семь витков сантехнической резьбы и используются стальные фитинги. Соединения герметизируются, а в резьбу помещается санитарная замазка.

Полностью изготовить и установить абиссинский колодец своими руками не сложно, но если вы планируете временно эксплуатировать вырытый колодец, лучше всего нанять

К первой секции будущей колонны приваривается клемма, оснащенная оригинальным фильтром — это входная секция. Просверлите отверстия диаметром 8-10 мм в начале трубы так, чтобы предписанные перфорированные элементы располагались в шахматном порядке.

Расстояние между горизонтальными рядами отверстий должно составлять около 5 см: не сближайте их, чтобы не ослабить трубу.

Начинайте сверлить отверстия примерно в 15 см от нижнего края, чтобы сохранить прочность. Обратный клапан для насосной системы установлен на первом звене колонны, где она соединяется со следующей штангой.

Обычно это шар, который пропускает воду только в направлении насоса.

Шаг 1: Перед сверлением отверстий для штифтов необходимо запастись инструментами. Общее количество метров бурильных труб должно быть на 2-3 метра больше ожидаемой глубины залегания водоносного слоя. Шаг 3: Если геологический разрез места бурения содержит валуны и крупную гальку, рекомендуется запастись буровыми долотами с возможностью долбления. Перед бурением следует проверить соединение стыка с бурильной трубой и его количество Если участок на участке имеет песок и суглинок, то перед установкой стартовой трубы с фильтром в скважину лучше всего разбить породу штангой с колышком Если участок имеет сложные песчано-гравийные отложения, то абиссинский колодец можно сначала заглубить трубой с сетчатым фильтром и коническим колышком, если не планируется установка насосного оборудования в водосборном бассейне Если в карьере не планируется установка насосного оборудования, верхнюю часть бурильной трубы желательно защитить обсадными трубами. Полость необходимо заполнить песком или CBCPPPP. Стоимость оборудования источника воды можно минимизировать, установив ручной насос на отверстие скважины Строительные инструменты для абиссинских колодцев Монтажные ямы для абиссинских колодцев Буровые коронки для разбивания валунов и гальки Буровые пики для соединения труб для проходки в глине Инструменты для проходки в глине Пусковая труба с фильтром и наконечником Вариант оборудования для абиссинских колодцев Rand Pump

Усовершенствование фильтрационного элемента

Описываемый фильтр предотвращает попадание гравия и мелких камешков, но не избавляет от более мелких включений. Поэтому его необходимо модернизировать. Для того чтобы превратить перфорированную часть трубы в фильтр с более высокой степенью защиты, ее пришлось модифицировать.

Процедура.

1. Вокруг верхней части трубы наматывается катушка проволоки из нержавеющей стали. Это необходимо для того, чтобы увеличить площадь корпуса фильтра. Расстояние между витками составляет 3 — 5 мм.
2. Полученная заготовка плотно обматывается куском сетки из нержавеющей стали и припаивается к стенке трубы. Используется только оловянный припой, так как применение сплавов, содержащих свинец, может пагубно сказаться на качестве воды.

Существует мнение, что модернизированный фильтр должен иметь стержень из нержавеющей стали, обернутый вокруг внешней стороны, чтобы повысить его значимость. Давайте усомнимся в надежности этого укрепления. Нам кажется, что при попадании в почву внешняя спираль самодельного фильтра обязательно отвалится, увеличивая трение и затрудняя забивание.

В фильтре для скважины используется сетка с галунным плетением P52, которая отфильтровывает мелкий песок и пыль, тем самым защищая скважину от заиливания.

Очистка фильтра — дело хорошее, она не только помогает оптимизировать качество воды, но и предотвращает заиливание скважинных игл.

Конечно, для всех простых устройств необходимо соблюдать строгие правила.

• Сетка из латуни или другого цветного металла не подходит для использования в качестве сетчатого фильтра. В сочетании со сталью, будучи прочно сваренными вместе, они образуют гальваническую пару, которая быстро и беспрепятственно корродирует.
• Диаметр перфорированной трубки и дополнительного фильтра не должен быть равен или превышать максимальный диаметр наконечника. В противном случае жизненно важные фильтрующие добавки отделятся от трубы при забивании в землю.
• Хрупкие чугунные трубы не подходят для строительства бурильных труб и первого звена, т.е. водоприемной части скважины.

Также не экономьте на муфте, покупая изделие ручной работы с некачественными нитками. Если в процессе тампонирования соединение оторвется, необходимо удалить штифт и повторно пройти скважину.

Условия для сооружения абиссинской скважины

Для строительства абиссинского колодца одного желания владельца на месте было недостаточно, его нужно было подкрепить знанием конструкции водозабора. Перед началом работ необходимо выяснить, подходят ли геологические условия для строительства абиссинского колодца.

Грунты над землей различаются по своим физико-механическим свойствам: плотности, структуре, параметрам твердости и т.д. Буровики классифицируют породы по их так называемой «буримости».

Песчаники и пески, например, бурятся разными типами инструментов и разными методами бурения. Литические песчаники бурятся твердосплавными коронками, а водоносные пески поднимаются ударными канавами.

Если известняк (1) и песчаник (2) залегают близко к поверхности, бурение абиссинских скважин невозможно, и лучшими рабочими грунтами являются глинистые отложения (3) и песок (4).

По совокупности физико-механических свойств, наряду с буримостью, породы условно классифицируются как

• Твердые или скалистые. Они способны раскалываться, дробиться и постепенно разрушаться при бурении на высоких скоростях и под давлением. Твердые породы представлены в верхней части месторождения известняком, песчаником, мергелем и доломитом.
• Пластмассы. Они легко или относительно легко режутся ножами и буровыми инструментами, включая наконечники абиссинских шпуров. К пластичным представителям относятся глины, лёссы, суглинки и супеси с высоким числом пластичности.
• Глинистые почвы. Они не держат форму, потому что состоят из частиц, не связанных друг с другом. Некоторые виды пыли могут «плавать» при насыщении водой. К рыхлым разновидностям относятся песок различной толщины, гравий и галька, древесина и щебень и подобные отложения.

Для строителей домов, желающих пробурить абиссинские скважины, не существует буровых инструментов, подходящих для всех этих типов грунта. Самозанятые бурильщики смогут работать только по категориям «пластик» и «сыпучие». С помощью абиссинского шпура невозможно дробить твердые породы.

Такие осадочные породы, как гравий, щебень, булыжник с заполнителем, песок, супесь, суглинок (+) идеально подходят для строительства и правильной эксплуатации абиссинского колодца.

Нет смысла пытаться разбить большой камень: лучше немного сдвинуть его и начать копать заново. Более того, снять воздухозаборник в несколько раз быстрее, чем установить его.

Помимо ограничений на бурение, высота поверхности воды также влияет на возможность сооружения шпуров. Проблема заключается в том, что для его извлечения из мелкой скважинной выемки можно использовать только поверхностное насосное оборудование. Большинство марок поверхностных насосов могут поднимать воду с глубины не более 8 метров.

Для извлечения воды из скважины используется поверхностное насосное оборудование, которое может откачивать воду со средней глубины 8-10 метров.

Даже если в техническом паспорте указана глубина всасывания 10 метров, не следует забывать о стандартных потерях давления в скважине, а также о том, что насос обычно подает воду и в горизонтальном направлении.

Каждые 10 метров горизонтального перемещения уменьшают глубину всасывания на 1 метр. Также настоятельно рекомендуется устанавливать поверхностный насос в закрытых помещениях, которые обычно находятся дальше от точки перекачки.

Если отвода нет вообще, кроме абиссинского колодца, а глубина близлежащего колодца определена на уровне 12-15 метров от поверхности, то для подъема воды следует запастись двухколесным подъемником или ручным насосом, способным откачивать воду с указанной глубины.

Для откачки воды с глубины 15-20 метров можно использовать воздушный лифт, который, помимо транспортировки воды, может быть полезен для насыщения воды кислородом.

В этой статье представлена полезная информация о том, как найти воду для колодцев и оценить расположение водоносных горизонтов.

Для адаптации насосного штыря к неподходящему уровню грунтовых вод еще одним вариантом является строительство приямка. Перед тем как забить столб в землю, выкапывается яма глубиной около одного метра, ширина ямы должна быть такой, чтобы в ней можно было легко работать лопатой. Затем штанга приводится в движение, начиная со дна скважины. В этом случае насос устанавливается в приямке.

Если грунтовые воды находятся ниже максимальной глубины всасывания насоса, формируется котлован, в который помещается насосное оборудование.

Сам себе гидрогеолог: оценка грунта

Каким бы легким ни был процесс открытия отверстия, он все равно требует тщательной подготовки. Недостаточно просто запастись удочками и стартовыми звеньями с фильтрами, нужно также нанять или сделать собственные копалки. Необходима информация о геологических и гидрогеологических условиях в районе предполагаемой Абиссинской скважины.

Где и как его получить? Информация о буквальном выкачивании воды из соседского колодца или об уровне грунтовых вод в колодце.

Мы можем измерить ее сами с помощью хлопушки или спросить у владельца источника воды, на какую глубину он качает воду. В то же время мы можем узнать, какой грунт поднимается из ямы при бурении или копании.

Пистолеты и стволы не выпускаются промышленностью, вы можете купить готовые установки со всеми принадлежностями или заказать изготовленные

На плоских участках коренные породы почти горизонтальны с небольшим изгибом или незначительным наклоном. Уровень грунтовых вод находится примерно на одном и том же абсолютном уровне. Разница в глубине между существующими и планируемыми скважинами может быть выражена только в терминах разницы рельефа.

Помните, что абиссинские скважины вскрывают уровень грунтовых вод или водоносный горизонт ниже с глиной или лёссом выше, но не уровень грунтовых вод в скале. Это означает, что уровень грунтовых вод в котловане определенно нестабилен — в зависимости от количества осадков.

В сезон таяния снега и дождей уровень грунтовых вод будет выше, чем в сухой сезон. Владельца существующего колодца следует спросить о разнице между максимальным и минимальным уровнем воды, чтобы абиссинский колодец не пересыхал в засушливые летние месяцы.

Если вырытая стена имеет устойчивую, не вспучивающуюся почву, скважину можно частично пробурить шнековой мотыгой с ручным управлением.

В отношении добываемой породы нет никакого безделья. В Ленинградской области, например, воду добывают из крупных песков с большим количеством валунов.

Обычно, поскольку невозможно раздробить и извлечь валуны, бурильщик смещает водяную скважину. То же самое относится к случаю, если место скважины в Абиссинии находится в аналогичных почвенных условиях.

В случае высоких скальных массивов и полускальных массивов забивание бессмысленно. Если на соседние участки поступают грунтовые воды, что часто встречается в трещиноватых доломитах, песчаниках и известняках, то от идеи игольчатого колодца нужно безжалостно отказаться.

Подробнее о геологических исследованиях читайте в статье — Где и когда лучше бурить скважину на участке: общие правила + советы опытных буровиков

Для тех, кто решил использовать яму для бурения абиссинского колодца, необходимо знать структуру и состояние почвенного слоя, который залегает на глубине ямы. Если участок представляет собой супесь, суглинок или их чередующиеся слои, стенки котлована не нужно укреплять.

Вспененную, неустойчивую стенку ямы следует укрепить, чтобы штырь скважины и насосное оборудование не были засыпаны несвязным грунтом.

Если колодец будет вырыт на песчаном грунте, стенки следует укрепить деревянными брусьями или бетоном. Песчаные стены неустойчивы и могут обрушиться и засыпать место водозабора вместе с насосным оборудованием.

Верхний слой почвы также важен для тех, кто планирует бурение в верхней части котлована. Шнек значительно ускорит процесс, но может не принести желаемых результатов. Используйте для работы простой инструмент: сверло, покупное или самодельное.

Если стенка скважины разрушится, придется устанавливать обсадную трубу, что снизит экономический приоритет абиссинской скважины.

Правила бурения при обустройстве водозабора

Вы должны следить за скоростью бурения вашей абиссальной скважины. Если он поднимается, то вы достигли водоносного слоя; если он опускается, то долото вошло в глину, и бурение следует прекратить. При правильном бурении можно поддерживать хорошую скорость всасывающего потока. Чтобы не перепутать водоносный слой с поплавком, щуп следует опускать при достижении водоносного слоя.

После этого вода должна быть подвергнута химическому, бактериологическому анализу и откачана. Вы можете самостоятельно приготовить «абиссинку», но лучше всего обратиться за помощью к знающим специалистам. Поэтому вы будете уверены в успехе этой деятельности.

Как обустроить абиссинскую скважину для постоянного зимнего использования

Абиссинский колодец представляет собой металлическую или металлопластиковую трубку диаметром 5-6 см с заостренным наконечником, которую помещают в землю. Внутри трубки находится фильтр, который удаляет крупные и мелкие примеси.

Чтобы пользоваться абиссинской скважиной круглый год, необходимо оборудовать ее внутри дома или установить на оголовке отапливаемый кессон. Тогда вода не замерзнет.

Установка абиссинского колодца внутри дома
Это лучший вариант, который можно использовать без серьезных земляных работ. Для сверления вам понадобится гидравлический бур — металлический стержень с резьбой. Вода подается насосом, что облегчает бурение скважины. В земле образуется узкая шахта, в которую вставляется труба.

Затем на скважину устанавливается заглушка — колпачок с внутренним отверстием по ватерлинии. Для откачки воды используется электрический поверхностный насос.

Бурение абиссинского колодца в дом не требует серьезных земляных работ, образуется очень мало земли или глины. Однако на этапе строительства это было легче осуществить.

Абиссинские изолированные шахтные стволы на участках
С помощью гидробура бурится вертикальная шахта, в которую помещается обсадная труба с фильтром. Сверху был установлен патрубок для защиты водоприемника от пыли, грязи и песка. Над входом воды устанавливается патрубок.

Во время зимней эксплуатации крышка закрывается кессоном — в холодном климате кессон дополнительно утепляется. Электроника для распределения воды и управления насосным оборудованием размещена в кессоне. Сам насос может быть размещен в кессоне или в доме. Иногда устанавливается модель с ручным насосом для полива.

Для прокладки труб между вводом и домом выкапывается траншея. Нет необходимости закапывать их глубже, чем на полтора метра. Для Москвы и большинства других регионов этого вполне достаточно. Для дополнительной безопасности можно обернуть трубы изоляционным материалом.

Необходимое оборудование

Оборудование для саморезов можно изготовить самостоятельно. Для этого вам понадобится около 15 метров трубы диаметром более 80 мм. (при использовании погружного насоса). Если вы планируете использовать насос высокого класса, можно использовать любую прочную трубу.

Специалисты используют специальные буровые штанги для бурения с муфтами для демонтажа и повторной сборки буровых штанг. Для саморезов куски трубы большего диаметра можно приварить вверх в «юбку» вместо гильзы.

Обнаружение водоносного пласта

Достаточно беглого взгляда вокруг, чтобы понять, будет ли на вашем участке вода. Если поблизости есть колодец, ручей или родник, это хороший показатель. Река не считается таким параметром, поскольку ее русло переменное.

Для определения глубины слоя воды используется анероидный барометр. Его 1 МПа эквивалентен водяному столбу в 10,3 метра. Например, если он показывает 753 мм рт. ст., то скважину придется бурить на глубину 7 м, и поэтому погружной насос не потребуется.

Скважину в Абиссинии можно не бурить

• На склонах канав и холмов.
• Ближе 15 метров к сельскохозяйственным постройкам.
• Ближе 30 метров к навозным кучам, уличным туалетам, выгребным ямам.
• Ближе 300 метров к кладбищам, фермам или птицефабрикам.
• Более 3,5 км от заводов, мусорных свалок, очистных сооружений и мусорных полигонов.

Как законсервировать скважину-иглу на зиму

Такая процедура проводится каждый год перед наступлением холодов. Если система водоснабжения не законсервирована, то зимой она замерзнет и лопнет.

Процедура.

1. Снимите насос.
2. Опорожните трубы. Это достигается путем установки клапанов в системе на этапе монтажа. Когда эти клапаны открываются, остатки воды в трубах быстро сливаются.
3. Накройте верхнюю часть лунки пластиком или полиэтиленом.

Насосы, установленные в изолированных кессонах, особенно в теплом климате, можно не демонтировать. Однако в любом случае во время консервации воду необходимо сливать.

Как периодически пользоваться абиссинской скважиной зимой

Если необходимо использовать абиссинский колодец в зимний период, следует провести ряд операций. Во-первых, система должна быть реактивирована. Для этого трубы заполняются водой из скважины или вода закачивается в систему с помощью ручного устройства. После этого можно включить насос и использовать систему водоснабжения. При «сухом» включении устройство будет деактивировано. По окончании использования система будет опорожнена.
