Вакуумный насос для воды: принцип работы систем

Область применения

Уникальность вакуумной среды давно изучена.

С учетом современного технологического прогресса вакуумные системы претерпели значительные усовершенствования и нашли широкое применение в различных промышленных и бытовых устройствах. С помощью специального винта небольшой размер устройства позволяет быстро создать высокий вакуум.

Вакуумные насосы считаются экономичными и имеют широкий спектр применения.

• В производстве металлических изделий с плотной, непористой структурой.
• В производстве текстиля для быстрой сушки без превышения температурного режима.
• В упаковке молочных продуктов, мяса и рыбы
• В оборудовании с особыми требованиями к сушке.
• Для полной функции вакуумных присосок.
• В научных лабораториях всех типов.
• В области фармацевтики, в области медицины.

Как видите, существует широкий спектр применения вакуума.

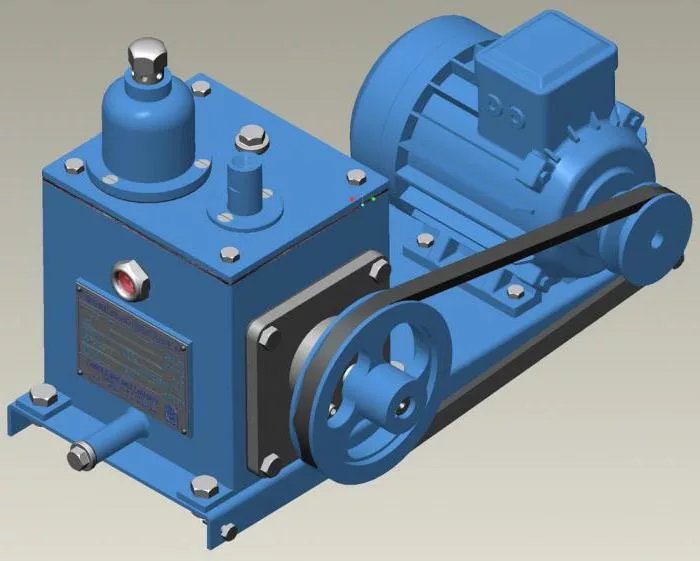

Конструкция вакуум насосов

Конструкция вакуумных насосов

Говоря об эффективности и применении вакуумного насоса, нельзя не упомянуть о его конструкции. Потому что это тема, над которой стоит задуматься в первую очередь. Ведь именно конструкция определяет производительность, размер, универсальность и другие аспекты.

Это особенно важно в процессе покупки, поскольку вы также рассматриваете различия между вакуумными насосами и то, какой из них выбрать. Изучив конструкцию вакуумного насоса и уяснив для себя некоторые важные моменты, вы сможете значительно облегчить процесс выбора насоса нужного вам назначения.

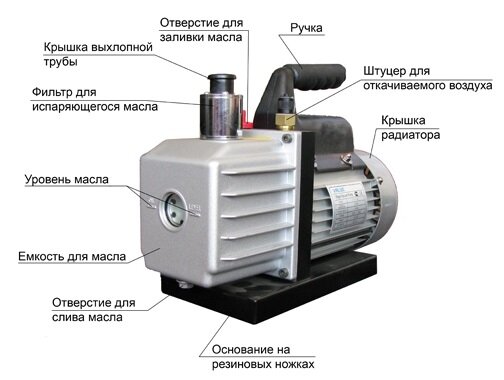

Теперь давайте рассмотрим наиболее важные компоненты вакуумного насоса.

• Впускной маслоотделитель
• Газовый балластный клапан
• Рабочая камера камера
• Масляный резервуар с отдельным насосом
• Маслоотделитель
• Система охлаждения

Говоря о компонентах вакуумного насоса, перечисленных выше, мы рассмотрели только те, которые используются практически во всех конструкциях. Что касается менее важных компонентов, то они могут быть совсем другими, располагаться в другом месте, иметь другой принцип работы и т.д.

Разработка вакуумных компонентов еще более интересна, поскольку образование вакуума — один из самых сложных процессов. Это особенно верно, если речь идет о высоких или сверхвысоких уровнях вакуума. Достичь такого уровня сложно, но можно, если система хорошо отрегулирована и содержит высокоэффективные компоненты.

Это в значительной степени влияет на конструкцию вакуумного насоса.

• Качество подачи масла и смазки всех отдельных компонентов
• качество воздухообмена, который предотвращает перегрев системы
• скорость, при которой создается высокий вакуум
• стоимость такого оборудования, которая формируется в зависимости от его комплектации
• надежность и стабильность рабочего процесса
• возможность использования насоса в разных направлениях

Это еще раз подтверждает тот факт, что дизайн является наиболее важным моментом при выборе данного типа оборудования. Если вы всерьез заинтересовались вакуумной техникой, в первую очередь обратите внимание на конструкцию и компоненты, а затем рассмотрите другие аспекты.

Принцип работыВ основу функционала входит принудительное механическое удаление среды из ограниченного пространства. Происходит это несколькими способами:

• Струйный насос

Это устройство работает, выпуская струю молекул воды или пара из сопла на высокой скорости, выметая имеющуюся жидкость и создавая вакуум. Преимуществом такого расположения является отсутствие движущихся частей, что значительно увеличивает срок службы конструкции. Недостатком является смешивание компонентов и низкая эффективность.

• Механические насосы

Принцип работы вакуумного насоса основан на вращающейся или возвратно-поступательной структуре, которая производит эффект расширения внутри, заполняя пространство из входного патрубка и затем откачивая его через выходной патрубок. В этом принципе существует более чем достаточно конструкций. Эта конструкция характеризуется высокой эффективностью.

Каждый из описанных выше вариантов домашнего хозяйства имеет свои преимущества и недостатки.

Принцип функционирования вакуумного насоса для двигателя

Принцип работы дизельного вакуумного насоса может заинтересовать автолюбителей. Если сравнивать с бензиновым двигателем, у которого есть дроссель и возможность создания вакуума для различных целей, то в дизельном двигателе нет дросселя, а также вышеперечисленных возможностей. Поэтому для создания вакуума в дизельном двигателе используется насос. Он дополнен эксцентрично установленным ротором с подвижной пластиковой лопастью, которая делит полость на две части.

Основные разновидности вакуумных насосов

Для изготовления корпуса и подвижных частей используются металлы и твердые пластмассы. Важным моментом является их устойчивость к агрессивным перекачиваемым средам. Особое внимание следует уделить прочной конструкции и высокоточной подгонке всех компонентов. Вместе они создают герметичную среду и направляют поток молекул в одном направлении. Давайте рассмотрим некоторые типы вакуумных насосов и принцип их работы.

Водокольцевые

Для создания вакуумной среды используется вода. Насос имеет цилиндрическую конструкцию с внутренним ротором с лопастями, который вращается на эксцентриковом валу. Для запуска устройства его необходимо заполнить жидкостью.

Этот вакуумный насос имеет следующий принцип работы. При запуске двигателя крыльчатка распределяет воду по внутренним стенкам рабочей камеры. Между ними образуется вакуумная среда. Газы поступают через входной патрубок, смешиваются и отводятся через выходной патрубок. Это устройство обычно используется для очистки газа.

Использование жидкостей имеет много преимуществ.

• Вода усиливает герметичность конструкции и препятствует движению газов в обратном направлении.
• Он охлаждает и смазывает вращающиеся элементы и уменьшает трение.
• Эти устройства считаются экономичными и долговечными.
• Газы можно обрабатывать вместе с водными элементами.

Этот тип насоса обычно используется для перекачки газов, содержащих воду. Это отличный выбор для кондиционирования воздуха, охлаждения или обогрева.

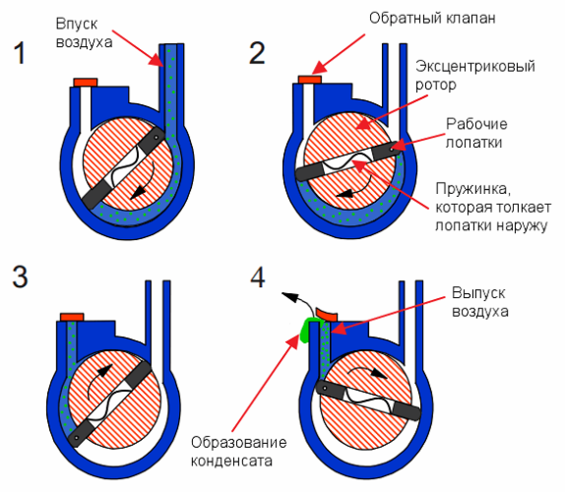

Пластинчато роторные

Конструкция этих насосов представляет собой цилиндрический корпус с гладкой внутренней поверхностью и рабочим ротором. Смещенный вал обеспечивает различные боковые зазоры. Ротор оснащен подвижными пластинами, которые прижимаются к корпусу с помощью пружин, тем самым разделяя свободное пространство на зоны разного объема. Когда двигатель запускается, газ начинает течь, создавая вакуум на входе и избыточное давление на выходе.

В конструкции пластин используются антифрикционные материалы или специальные маловязкие масла. Эти насосы способны создавать высокий вакуум, но очень чувствительны к качеству перекачиваемой среды. Поэтому они требуют регулярной очистки, что приводит к загрязнению содержащегося в воде жира.

Мембранно поршневые

Движущим элементом этой конструкции является мембрана, которая приводится в движение рычажным механизмом. Он должен быть достаточно устойчив к механическим нагрузкам. По краям он прочно закреплен на внутренней стенке корпуса, а центральная часть установлена на подвижном цилиндре. Благодаря этому объем пространства внутри рабочей камеры постоянно меняется.

Этот вакуумный насос для воды работает путем всасывания и вытягивания перекачиваемого вещества. Комбинируя противофазную работу двух таких диафрагм, перекачиваемое вещество перемещается в определенном направлении. В этом механизме нет вращающихся частей и эффекта трения.

Преимущества этой конструкции включают.

• Перекачиваемая среда не загрязняется продуктами смазки.
• Герметичная конструкция полностью исключает возможность протечки.
• Хорошее регулирование потока и экономичность.
• Возможен непрерывный сухой ход.
• Может использоваться во взрывоопасной атмосфере.

Это зависит от силы постоянно движущейся диафрагмы.

Винтовые

Сердцем вакуумного насоса этого типа является вращающийся винт, расположенный в центре корпуса насоса. При его вращении происходит сброс воды.

Конструкция состоит из.

• Движущийся привод.
• Один или два ротора.
• Статор.

Давайте посмотрим, как работает эта технология. Точная подгонка компонентов предотвращает изменение направления перекачиваемой жидкости. В результате на входе создается вакуум, а на выходе — избыточное давление. Лучшая модель в своем классе.

Преимущества конструкции.

• Низкий уровень шума во время работы.
• Равномерная скорость потока.
• Способность перекачивать жидкости с помощью механического привода.

Важное значение имеет контролируемая смазка деталей трения.

Вихревые

Они основаны на использовании центробежной силы. Вакуумный насос для откачки воды имеет основной корпус, который представляет собой вращающееся рабочее колесо с лопастями на центральном валу. Входное отверстие находится с одной стороны корпуса, не близко к центру оси.

Небольшой зазор между лопастями и корпусом обеспечивает эффективный поток жидкости. Конструкция отличается способностью выдерживать высокое давление и эффектом самовсасывания. Он прост в эксплуатации и обслуживании, но неэффективен. Проглатывание мелкого порошка может привести к механическому повреждению лезвий. Ниже приводится полный обзор технологии.

Устройство насоса Рутса

Принцип работы вакуумного насоса Рутса был описан выше, но здесь вы найдете информацию о конструкции насоса. Эти насосы можно классифицировать как пластинчато-роторные вакуумные насосы объемного действия, которые работают в сухом режиме. Основные компоненты устройства включают.

• Двигатель.
• Разгрузочное сопло.
• Лабиринтное уплотнение.
• Перепускной клапан.
• Индикатор уровня масла.
• Неподвижная опора.
• Свободный подшипник.
• Всасывающая камера.
• Выход масла.
• Выход масла.

Подшипники вала ротора расположены с обеих сторон. Чтобы обеспечить неравномерное тепловое расширение между поршнем и корпусом, они выполнены в виде неподвижных подшипников с уплотненными внутренними кольцами с разных сторон. Подшипники обрабатываются маслом, которое выдавливается из брызговика. Приводной вал выведен наружу и изолирован радиальным кольцом вала.

Кольца изготавливаются из фторкаучука и смазываются уплотнительным маслом. Кольца, расположенные на втулке, необходимы для защиты вала и, кстати, могут быть заменены при необходимости. Если требуется внешнее уплотнение, устройство может работать с помощью муфты с чашками и магнитами.

Принцип работы помпы для откачки воздуха

Эти устройства используются для удаления воздуха из сосудов, находящихся под давлением. Это приводит к изменению объема полости герметизирующей системы и создает вакуум. Метод перекачки варьируется от устройства к устройству.

Работа большинства агрегатов основана на принципе вытеснения. Поэтому их производительность зависит от герметичности камеры. Для улучшения этих характеристик используется технология уплотнения.

Эти устройства имеют механический фильтр, который предотвращает проникновение пыли и мелких элементов внутрь. Эти установки работают по трехступенчатому принципу с использованием отдельных масляных, воздушных и выхлопных фильтров.

Второй тип предназначен для приточного воздуха, а третий — для удаления паров масла из отработанного воздуха.

Насос, используемый для удаления воздуха из емкости, находящейся под давлением, помогает избавиться от избытка воздуха и снизить давление. При этом он отделяет определенное количество воздуха и проталкивает его к выходу воды.

Дополнительные нюансы

При вращении ротора и движении лопастей через него одна часть полости увеличивается в объеме, а другая — уменьшается. Воздух всасывается с одной стороны вакуумной системы, а затем выводится через воздуховод.

Он используется для охлаждения компонентов. Масло проходит через этот канал, проходит вдоль головки цилиндра и затем поступает в насос. Масло используется не только для смазки, но и для уплотнения лопастей в рабочей камере. Привод осуществляется через коленчатый и распределительный валы, в последнем случае насос совмещен с подкачивающим топливным насосом системы.

Распространенные вакуумные насосы

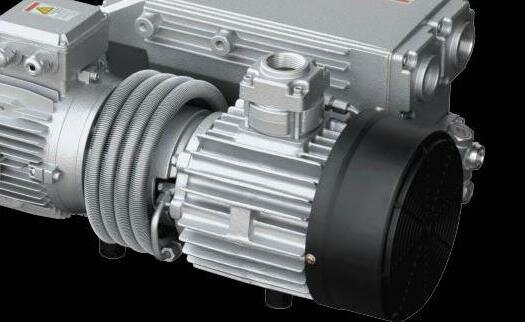

Becker

Вакуумные насосы Becker хорошо зарекомендовали себя при откачке газов, воздуха и промышленных выбросов, а также в промышленных условиях. Например, безмасляные пластинчато-роторные вакуумные установки предназначены для создания чистого, сухого вакуума и откачки воздуха без посторонних частиц.

Вакуумный насос Becker VT 4.8

Этот промышленный винтовой насосный агрегат от Becker является идеальным решением для широкого спектра применений в коммерческом и промышленном секторах. Becker обеспечивает превосходную производительность, высокую скорость перекачки и низкий уровень шума. Устройство оснащено воздушным фильтром для удаления пыли. Фильтр вакуумного насоса можно менять в зависимости от используемого масла, т.е. между 2000 и 8000 часами работы.

Bosch

Вакуумный насос Bosch устанавливается в дизельных автомобилях и легких коммерческих автомобилях. Он создает вакуум в тормозной системе и системе турбонагнетателя.

Rietschle

Немецкий производитель Elmo Rietschle предлагает широкий ассортимент вакуумных насосов Rietschle.

• Производятся центробежные насосы.
• Вихрь.
• Водяные кольца.
• Вращающаяся лопасть.
• Кулачки.
• Винты.

Продукция этой немецкой компании отличается высоким качеством и проверена на десятилетия безотказной работы.

Вакуумные насосы Rietschle

АВЗ 180

Вакуумный насос AVZ 180 производится в Украине. Он работает с невоспламеняющимися газами, которые не являются ни влажными, ни абразивными. Я использую такие агрегаты в медицине, сельском хозяйстве, производстве металлов и т.д. Иногда этот блок устанавливается в качестве предварительного вакуумного блока для насосов Рутса.

АВЗ 20Д

AVZ 20D используется для откачки воздуха и парогазовых смесей, предварительно очищенных от мелких частиц. температура рабочей среды AVZ 20D составляет 10-35˚C. установка не используется для перекачки рабочей среды из одной емкости в другую. AVZ 20D не подходит для агрессивных сред, реагирующих с черными металлами и смазочными материалами. AVZ 20D не должен перегреваться и должен эксплуатироваться в охлажденном состоянии. Эксплуатация.

Описание поверхностных насосов для абиссинской скважины

На современном рынке конструкций автономного водоснабжения представлено множество моделей абиссинских насосов для скважин, выпускаемых компаниями из разных стран мира. Все они имеют свои преимущества, особенности и технические характеристики.

Насосы DAB

Абиссинские скважинные насосы JET 82 M компании DAB обладают целым рядом преимуществ.

• Специальная конструкция для бытового использования и установки в абиссинских колодцах.
• Высокая мощность всасывания, даже при наличии песка или водяных пузырей
• Корпус насоса очень прочный и изготовлен из высококачественного чугуна, что делает его пригодным для многолетней эксплуатации.
• Насос производится на заводе DAB в Италии.
• Электродвигатель и насосный элемент имеют общий вал в конструкции корпуса.
• Насос оснащен вентилятором, который помогает своевременно охлаждать насос.

Двигатель насоса представляет собой двухполюсную однофазную конструкцию с термозащитным устройством, а опора двигателя изготовлена из легкого алюминиевого сплава.

Технические данные.

• Напор воды до 47 метров.
• Расход воды до 3,6 кубических метров в час.
• Насос работает от электросети 220 В
• Вес насоса составляет 10,74 кг.

Насосы Pedrollo

Абиссинский колодезный насос Pedrollo PKm 60 может использоваться для перекачки воды с концентрацией примесей до 50 грамм на кубический метр. Этот тип насосов обладает высокой степенью надежности.

Преимуществом насоса Pedrollo является его малый вес — 5,3 кг, в отличие от других насосов.

Корпус насоса изготовлен из высококачественного чугуна и имеет рабочий напор до 38 метров, производительность 2,4 кубометра в час и максимальную высоту всасывания 8 метров.

Условия эксплуатации Pedrollo PKm 60.

• Насос может эксплуатироваться при температуре окружающей среды не выше +50 градусов Цельсия.
• Температура перекачиваемой воды не должна превышать +60 градусов Цельсия.

Конструкция насоса включает в себя следующие особенности.

• Корпус двигателя изготовлен из легкого алюминия.
• Рабочее колесо изготовлено из латунного сплава.
• Механические уплотнительные элементы из керамики и графита.

Электрическая система насоса Pedrollo PKm 60 работает от напряжения 220 В, асинхронный двигатель закрыт, имеет внешнюю вентиляцию и встроенную тепловую защиту.

Насосы Grundfos

Самовсасывающий поверхностный насос Grundfos JP Basic 5 производится в Дании и имеет следующие особенности и характеристики

• Он изготовлен из нержавеющей стали.
• Центробежный принцип работы.
• Одноступенчатая система всасывания.
• Вес конструкции составляет 9,9 кг.
• Мощность двигателя 750 Вт.
• Высота всасывания до 8 м.
• Напор воды до 44 м.
• До 3500 литров в час.
• Максимальное рабочее давление 6 бар.
• Рабочее напряжение 220 В.
• Асинхронный тип двигателя с защитой от перегрева.
• Низкий уровень шума.
• Высокая сила всасывания потока воды даже в присутствии воздуха.
• Для оптимальной работы температура перекачиваемой воды не должна превышать +35 градусов Цельсия.
• Температура окружающей среды от 0 до +40 градусов Цельсия для правильной и длительной работы насоса.

Устройства для ассенизаторской машины

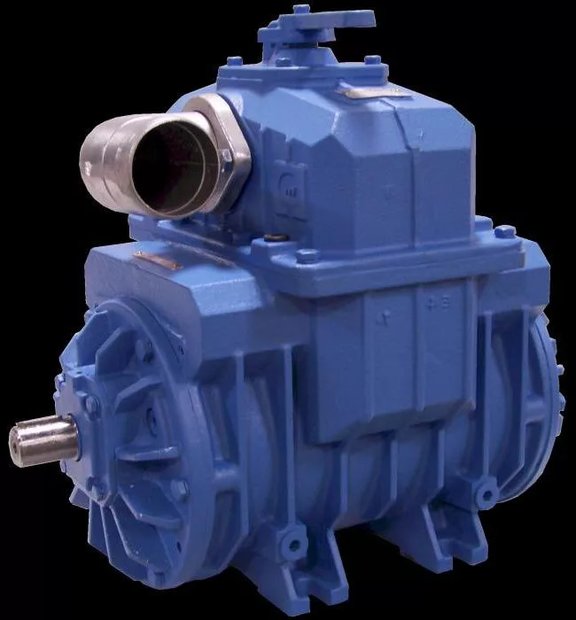

На ассенизаторских машинах ГАЗ 53, ГАЗ 3370, ГАЗ 3390 используется вакуумный автомобиль КО 503. КО 503 отличается гарантированным вакуумом для заполнения и опорожнения резервуара. КО 503 может использоваться в диапазоне температур от -20 до +40˚C. корпус КО 503 изготовлен из чугуна и закрывается двумя крышками с подшипниками. корпус КО 503 оснащен масляным баком для обеспечения смазка устройства.

Вакуумный насос КО 505 (или вакуумный насос КО 505 А) используется на шасси УРАЛ, ЗИЛ и КАМАЗ. Он используется круглый год и не подвержен влиянию температуры. Следует отметить, что прибор очень быстро нагревается, поэтому не рекомендуется повышать температуру тела выше 80˚C.

Вакуумный насос для силосных машин

КО 510 устанавливается на автомобили УРАЛ, МАЗ и КАМАЗ. Это устройство необходимо чистить, промывать и держать корпус в тепле, чтобы обеспечить его нормальную работу.

Лопатки графитовые

Графитовые лопатки используются в качестве комплектующих для пластинчато-роторных и сухих вакуумных насосов. Графитовые лопатки популярны, поскольку обладают многими преимуществами.

• Устойчивость к неблагоприятным условиям, например, к повышению температуры, когда лезвия трутся о внутреннюю поверхность оборудования.
• Лезвия инертны и не вступают в химические реакции.
• Графитовые лезвия являются самосмазывающимися, это связано с тем, что частицы делают возможной смазку между ячейкой и лезвием.

Благодаря структуре графитовых лопастей, во время работы отсутствует шум, что является важным преимуществом.

Ресивер для вакуумного устройства

Вакуумный ресивер — это цилиндр с противовесом для использования с вакуумными насосами и вакуумными экстракторами. Для применения в химической и пищевой промышленности предлагаются воздушные резервуары из нержавеющей стали объемом 500 и 900 литров. Более экономичные модели ресиверов основаны на компрессорных установках.

Как выбрать?

При выборе вакуумного насоса для водяной скважины необходимо обратить внимание на следующие характеристики.

• Максимальный и минимальный уровни давления.
• Давление на выходе.
• Скорость перекачки насоса.

Кроме того, необходимо учитывать.

• Производитель.
• Срок службы.
• Продолжительность гарантийного срока.
• Материал и качество изделия.
• Комментарии.

Скорость откачивания среды

На это влияет постоянно меняющееся рабочее давление. При увеличении и уменьшении рабочего давления скорость перекачки соответственно увеличивается или уменьшается.

Предварительный (начальный) и предельный (максимальный) вакуум

Предельный вакуум — это давление, создаваемое на выходе насоса. Начальное давление — это рабочее давление, которое обеспечивает среднюю скорость. Максимальное значение выбирается в зависимости от перекачиваемой среды, так как не все насосы могут откачивать перекачиваемый газ.

Производительность

Это значение, определяющее, сколько среды перекачивает насос за единицу времени.

Вы также можете сосредоточиться на других ключевых показателях эффективности, таких как

• Мощность двигателя.
• Рабочая жидкость.
• Геометрические параметры насоса и т.д.

Как видите, принцип работы вакуумного насоса очень прост.

Установка вакуумного насоса

Можно подумать, что покупка вакуумного насоса — это завершающий этап, который позволит вам сразу и интенсивно использовать вашу новую машину. Во многих случаях это так, но все же есть исключения, о которых стоит знать. Когда речь идет о низковакуумных насосах, проблем не должно быть слишком много. Они обычно небольшие и могут быть легко перемещены с одного места на другое.

Установка вакуумных насосов

Для бытового применения это идеальный вариант, которого должно быть достаточно для задач средней сложности. Однако для крупных компаний, которым требуются насосы высокого или сверхвысокого вакуума, все гораздо сложнее.

Эти системы часто необходимо устанавливать, поскольку они просто не считаются мобильными. Устанавливаются ли они на производственных станках или в больших вакуумных системах, этот вопрос не столь важен. Важнее всего, чтобы все правила подключения соблюдались и выполнялись, и чтобы не было ошибок. К счастью, в Интернете можно легко найти почти пошаговые инструкции на эту тему.

Теперь мы рассмотрим, на какие моменты следует обратить особое внимание при выполнении соединений.

• плотность прилегания всех элементов и отсутствие больших зазоров между отдельными компонентами
• Наличие дополнительных элементов (фланцы, шланги, переходники), которые также необходимо подключить
• Подключение всех кабелей, которые должны быть вставлены точно в необходимые розетки
• стабильность основной рамы и отсутствие каких-либо неровностей поверхности
• сухость и отсутствие избыточной влажности в помещении, где будет установлен прибор

Как видите, установка вакуумной системы — процесс далеко не простой и требует особого внимания. Сначала это может показаться не столь важным, но на самом деле это первое, что волнует людей, поскольку на карту поставлена безопасность всех рабочих процессов.

Вакуум — это машина с чрезвычайно высоким давлением, поэтому требует особого ухода.  Однако это с лихвой компенсируется стабильностью, надежностью и производительностью, которые могут достигать феноменального уровня. Именно поэтому большинство компаний стараются как можно скорее перейти на вакуумную технологию, так как она во много раз полезнее.

Предыдущая статья Производитель вакуумного насоса АВЗ — основные критерии выбора производителя вакуумного насоса. Следующая статья Покупка вакуумного насоса — варианты вакуумных насосов и цены. Где купить вакуумный насос. Следующая статья Вакуумные насосы — где купить вакуумные насосы.

Самостоятельное изготовление

Если у вас нет много денег, вы можете сделать свой собственный насос. Это может быть простой лекарственный шприц или механический велосипедный насос. Для увеличения мощности можно использовать компрессор от старого холодильника.

Применение водяного насоса при обустройстве частного водопровода значительно повысит комфорт проживания в загородном доме!» .

Преобразование медицинского шприца

Точно так же своими руками можно переоборудовать простой аквариумный механизм — компрессор, разобрав его и удалив обратный клапан, как уже упоминалось при переоборудовании автомобильного насоса.

Есть и причина для такого изобретения — любопытные дети или небольшие объемы жидкости и газа, которые необходимо откачать. Чтобы сделать это устройство своими руками, вам понадобится следующий набор деталей.

1. Пластиковый тройник.
2. Гибкая пластиковая трубка, диаметр которой соответствует диаметру входного отверстия шприца и отверстия в тройнике.
3. Два обратных клапана для аквариумов.
4. Медицинский шприц, чем больше объем, тем больше мощность насоса.

Разрежьте пластиковую трубку на куски по 10 см и закрепите их на тройнике. Трубка должна плотно прилегать к выходному отверстию тройника, чтобы она не соскочила при работе под давлением. Оставьте две трубки на противоположной стороне в покое. Соедините носик шприца с третьим под прямым углом. Таким образом, конструкция представляет собой тройник с двумя участками шланга, разветвляющимися в разные стороны, при этом шприц располагается под прямым углом к концам ветвей.

Следующий шаг — установка обратных клапанов. Они обычно маркированы и имеют стрелку, указывающую на них. Вставьте один из клапанов так, чтобы стрелка была направлена от тройника, а другой — так, чтобы стрелка была направлена от тройника. Стрелка указывает на тройник. Вся система будет напоминать указатель входа/выхода.

Ручной насос готов к работе. Его можно использовать для перекачки воды из одной емкости в другую, погрузив один клапан в воду, а другой — в емкость, в которую необходимо перекачать жидкость. При этом стрелка указателя является направляющей. Клапан погружается в жидкость, а указатель помещается на тройник. При движении поршня шприца мы можем заставить систему работать.

Преимущества вакуумных насосов

Вакуумные насосы — это особый тип насосного оборудования, предназначенного для откачки воды, но они также могут откачивать газы или жидкости, смешанные с газами, из герметичных скважин.

Вакуумные насосы обладают рядом положительных качеств.

• Высокая прочность.
• Высокая надежность.
• Высокая скорость перекачки.
• Низкий уровень шума и вибрации.
• Высокое пусковое давление.
• Высокое давление при запуске; экологически чистый.

Качественные устройства водоснабжения проектируются максимально простыми и надежными, что положительно сказывается на эффективности. Они характеризуются изотермическим уплотнением и часто дополняются грязеотделителями.

Неисправности вакуумных систем

Одна из наиболее распространенных проблем с вакуумными системами при откачке заключается в том, что при работе вакуумной системы насос не заполняется водой (или не создает требуемый вакуум). Если пожарный двигатель пожарной машины работает исправно, эта неисправность может быть вызвана следующим

1. Выход отработавших газов через глушитель в атмосферу не полностью перекрыт дроссельной заслонкой. Это может быть вызвано загрязнением заслонки и корпуса, неисправностью привода штока управления или износом вала заслонки.
2. Заблокирован диффузор или сопло вакуумного струйного насоса.
3. Имеется утечка в соединении между вакуумным клапаном и пожарным насосом, в трубопроводе вакуумной системы или в трещине в трубопроводе.
4. В корпусе HVA имеются деформации или трещины.
5. Имеется утечка в выхлопной трубе пожарной машины (обычно вызванная прогоревшей выхлопной трубой).
6. Трубопровод вакуумной системы заблокирован или в нем замерзла вода.

Возможные неисправности вакуумной системы ABC-01E и способы их устранения

Название неисправности, ее симптомы	Возможные причины	Метод коррекции
Индикатор «Power» не загорается при включении тумблера «Power».	Перегорел предохранитель в блоке управления.	Замените предохранитель.
Питание блока управления разомкнуто.	Отремонтируйте цепь.
Вакуумный насос не отключается автоматически после попадания воды в автоматическом режиме.	Обрыв цепи в электроде или корпусе датчика заполнения.	Выпрямить цепь.
Плохая проводимость поверхности корпуса и электродов, заполняющих датчик.	Снимите датчик и очистите поверхности электрода и корпуса.
Недостаточное напряжение питания на блоке управления.	Проверьте надежность контактов в электрических соединениях; убедитесь, что питание блока управления составляет не менее 10 В.
В автоматическом режиме вакуумный насос запускается, но останавливается через 1-2 секунды; индикатор «вакуумировано» гаснет, а индикатор «ненормально» загорается. В ручном режиме насос работает в обычном режиме.	Соединительный кабель между блоком управления и приводом вакуумного насоса не имеет надежного контакта.	Проверьте плотность контактов на электрических соединениях.
Окисление наконечников проводов на контактном болте тягового реле или ослабление гайки провода.	Очистите наконечники и затяните гайки.
Большое падение напряжения (более 0,5 В) между контактными болтами тягового реле во время работы двигателя.	Снимите тяговое реле и проверьте, свободно ли перемещается якорь. Если якорь перемещается свободно, очистите контакты реле или замените их.
Вакуумный насос не запускается в автоматическом или ручном режиме. После нажатия кнопки «пуск» в течение 1-2 секунд индикатор «вакуумировано» гаснет и загорается индикатор «неопределенно».	Трудно перемещать жилу кабеля управления вакуумным клапаном.	Проверьте, не ослаблены ли жилы кабеля, и при необходимости исправьте тугие изгибы, или смажьте жилы кабеля моторным маслом.
Вал вакуумного клапана трудно перемещать.	Смажьте клапан через порт A. В зимний период примите соответствующие меры для предотвращения замерзания компонентов вакуумного клапана.
Разрыв цепи в источнике питания	Устраните поломку цепи.
Неправильное положение разжима вакуумного клапана.	Правильное положение зажима.
Разомкнутая цепь Обрыв кабельной цепи между блоком управления и приводом вакуумного двигателя.	Исправьте разрыв цепи.
Перегорели контакты в тяговом реле.	Зачистите контакты или замените тяговое реле.
Перегрузка двигателя (затворный насос заблокирован замерзшей водой или посторонними предметами).	Проверьте состояние шиберного насоса. В зимний период примите меры по предотвращению замерзания компонентов шиберного насоса.
При работе вакуумного насоса можно заметить, что расход масла слишком мал (в среднем менее 1 мл за цикл).	Масло не соответствует сорту или слишком вязкое.	Заменить на всесезонное масло в соответствии с ГОСТ 10541.
Заблокировано дозирующее отверстие форсунки 2 в маслопроводе.	Очистите дозирующее отверстие в маслопроводе.
Через фитинг в маслопроводе происходит утечка воздуха.	Затяните хомуты, удерживающие масляный шланг на месте.
Вакуумный насос не создает требуемого вакуума	Всасывание воздуха в линию всасывания, клапан не закрыт, поврежден сливной клапан или труба.	Убедитесь, что вакуумный объем герметичен.
Забор воздуха через масляный бак (если масло вообще отсутствует).	Заполните масляный бак.
Недостаточное напряжение питания электропривода вакуумного агрегата.	Очистите контакты кабеля питания, клеммы аккумулятора; смажьте их вазелином и надежно затяните. Зарядите аккумуляторы.
Недостаточная смазка шиберного насоса.	Проверьте расход масла.

Вывод урока: Понимая структуру вакуумной системы и возможные неисправности, водитель сможет быстро найти и устранить неисправности.

Вывод урока: Вакуумная система центробежного пожарного насоса предназначена для первоначального заполнения всасывающей трубы и насоса при заборе воды из открытого источника воды (резервуара). Кроме того, вакуумная система позволяет создать разрежение (вакуум) в корпусе центробежного пожарного насоса для проверки герметичности пожарного насоса.
