Современные опоры освещения: что это и какие бывают виды

Нормы уличного освещения

С 1995 года уличное освещение регулируется СНиП СН 541-82 и обеспечивает высокое качество исполнения осветительных установок, энергоэффективность, безопасность использования и простоту обслуживания. В 2011 году произошли изменения, связанные с внедрением светодиодной технологии.

Освещение ценных комплексов зданий, памятников и культурных центров в ночное время является обязательным. При освещении улиц, площадей и дорог необходимо учитывать отражающие свойства дорожного покрытия. Асфальтовые покрытия делятся на шероховатые, гладкие и выцветшие. Даже использование уличного освещения в праздничный сезон имеет свои особенности, о которых вы можете прочитать здесь.

Существуют различные спецификации для различных освещаемых зон. Например, для зон отдыха и детских игровых площадок горизонтальная освещенность составляет 10 лк.

Наружные светильники должны быть размещены на столбах или тросах. Если такой тип установки допустим, светильник может быть установлен на стене блочного здания.

• Экономичный.
• Централизованное управление.
• Возможность обслуживания вилочным погрузчиком.
• Защита от воды, падающей с крыши.

Требования к яркости освещения

Вся уличная мебель классифицируется и оценивается в соответствии со средним уровнем освещенности дороги.

• A, Дороги с артериальными функциями, крупные городские улицы — 15-20лк.
• B, Главные улицы регионального значения — 10-15лк.
• C, Местные дороги — 4-6lx.

Если интенсивность классов A и B превышает 2000 автомобилей в час или дорога очень пыльная, светильник должен соответствовать исполнению IP54. исполнение IP65 обеспечивает максимальную защиту, например, в транспортных туннелях.

В каких законах и нормативно-технических документах прописаны требования

Организация безопасности дорожного движения и других общественных объектов в соответствии с требованиями статьи 19, пункт 1. Полномочия сельских поселений указаны в пункте 1 части 3 статьи 14 Федерального закона № 131-ФЗ «Об общих принципах организации местного самоуправления в Российской Федерации».

Правила определения благоустройства населенных пунктов могут приниматься на основании решений представительных советов сельских поселений.

Часть 1 статьи 12 Закона «О санитарно-эпидемиологическом благополучии населения» № 52-ФЗ предусматривает необходимость создания благоприятных условий для жизни и здоровья населения при архитектурно-планировочных и строительных работах в сельских поселениях.

Требования к системам наружного освещения дорог, тротуаров, улиц, парковок и подобных территорий изложены в ГОСТ Р 54305-2011. Методы расчета организации систем освещения для различных дорожных или уличных инфраструктур содержатся в ГОСТ Р 55708-2013.

Строительные нормы и правила используются при планировании и строительстве городских и сельских поселений. Следует отметить, что строительные нормы и правила СНиП 2.07.01-89, зарегистрированные как СП 42.13330.2010, устарели и утратили силу.

Вместо этого применяется обновленная версия SP 42.13330.2016. Данный документ ссылается на СП 52.13330.2016, в котором изложены требования к искусственному освещению.

Основные нормы уличного освещения

Для обеспечения безопасных условий для движения транспорта и пешеходов в темное время суток используется стационарное наружное освещение. Требования к средней освещенности и ее равномерности указаны в таблице 7.11 свода правил СП52.13330.2016.

Нормы, указанные в данной таблице, являются минимально допустимыми значениями. Уровень освещенности не должен опускаться ниже этих значений. Это учитывается при проектировании и эксплуатации систем уличного освещения в деревнях.

Даже если сделан правильный выбор мощности и количества светильников, уровень освещенности со временем может снизиться из-за загрязнения или по другим причинам. Постоянное и регулярное обслуживание системы освещения необходимо для поддержания требуемого уровня освещенности.

Кто должен платить за установку, обслуживание и эксплуатацию фонарей

В соответствии с требованиями статьи 19, пункт 1. 1 Федерального закона № 131-ФЗ, ответственность за благоустройство сельских поселений возлагается на органы местного самоуправления. Благоустройство территории, особенно для социально значимых объектов, напрямую зависит от наличия освещения.

В случае отсутствия уличного освещения граждане могут обратиться в местные органы власти. Заявка рассматривается администрацией. В промежуточный период может быть сформирована комиссия для оценки ситуации на месте.

Затем администрация ищет подрядчика для проектирования, установки мачты, монтажа светильников и кабелей, а также последующего технического обслуживания. Ответственность за обеспечение необходимого уровня освещения лежит на администраторе. Он должен заключить договор со специальной организацией, которая будет отвечать за установку, обслуживание и эксплуатацию освещения.

На эти цели из бюджета должны быть выделены средства. После установки кронштейнов с фонарями и подключения к электросети система уличного освещения переходит в ведение сельских поселений. В местном бюджете выделяется отдельная статья расходов на оплату электроэнергии, необходимой для эксплуатации и обслуживания фонарей.

Кто ответственный за монтаж и содержание светильников и сетей в исправном состоянии

Подрядчиком обычно выступает местная электроэнергетическая компания. Это дополнительная служба, которая разрабатывает план, устанавливает систему освещения, подключает ее к линии электропередачи и поддерживает ее в рабочем состоянии.

Установка столбов со светильниками, прокладка линий электропередач и установка счетчиков и приборов учета может быть выполнена специализированными подрядчиками, а последующее техническое обслуживание — компанией, поставляющей электроэнергию.

Этот вопрос должен решать заказчик, т.е. местные органы власти, исходя из экономической целесообразности.

Какие обычно используются фонари и какие выбрать из современных

Источники света, установленные в уличных фонарях, могут быть следующих типов

1. Накаливания.
2. Галоген.
3. Галоген.
4. Галоген, галогенированный.
5. Галогенные, галогеновые, люминесцентные, газоразрядные и светодиодные лампы.

Из перечисленных выше источников света лампы накаливания являются самыми недорогими. Однако они не так эффективны, поскольку потребляют больше электроэнергии, чем другие типы ламп. Они также имеют самую низкую светоотдачу и короткий срок службы, обычно менее 2000 часов.

Галогенные лампы служат в два-три раза дольше обычных ламп накаливания. Они также имеют более высокую светоотдачу. Это связано с улучшенной конструкцией лампы.

Люминесцентные лампы превосходят галогенные и лампы накаливания по экономичности, светоотдаче и сроку службы. Их светоотдача может достигать 80 лм/Вт, а срок службы — до 10 000 часов.

Однако основные характеристики люминесцентных источников света не так хороши, как у газоразрядных ламп. Их световая отдача может составлять от 105 до 113 Лм/Вт, а срок службы — от 10 до 20 000 часов.

С точки зрения потребления электроэнергии наиболее эффективными являются современные светодиодные лампы. Они имеют длительный срок службы и светоотдачу до 115 Лм/Вт. Одним из преимуществ этого типа источников света является то, что они экологически безопасны, так как не содержат токсичных веществ. Они являются лучшим выбором.

Светильники для уличного освещения должны подходить для источника света, в котором они установлены.

Светильник должен быть герметично закрыт и обладать необходимой механической прочностью для защиты внутренних частей от неблагоприятных погодных условий.

Требования к расположению столбов освещения

Проектирование опор освещения и положения столбов, а также выбор систем освещения и источников света были частью технико-экономического обоснования и также соответствуют требованиям СНиП.

Расположение осветительных приборов для улиц и дорог может быть.

1. Односторонний.
2. Двусторонние тесселяции.
3. Двусторонняя прямоугольная.
4. Осевой.
5. Два ряда прямоугольников вдоль оси движения.
6. Двойной ряд прямоугольников вдоль оси улицы.

Основные правила: Соотношение расстояния между отверстиями и высоты подвеса не должно превышать 5:1 при установке светильников в вариантах 1,3,4,5,6 и 7:1 в мозаичном узоре 2.

Опоры для освещения пешеходных аллей должны быть вне дорог. Если ширина аллеи не превышает 10 метров, то это одностороннее расположение, если превышает 10 метров — двойные ряды тесселированных или прямоугольных.

Расстояние между столбами зависит от мощности светильника, высоты над землей и типа освещения. Требования к размещению столбов на дороге.

• При интенсивном движении — 1 метр от бордюра до столба.
• На обычных дорогах — 0,6 м.
• 0,3 м — на дорогах без грузовых автомобилей и электромобилей.
• При отсутствии бордюров — 1,75 м.

На части дороги с радиусом 60-250 м с внешней стороны размещаются устройства одностороннего освещения. Если такое расположение невозможно, его выполняют с внутренней стороны с увеличенным шагом. На железнодорожных переездах, пешеходных переходах, шлагбаумах 2 осветительных прибора размещаются по диагонали рядом с каждым прибором.

Расположение столбов освещения

Основная часть светильника должна находиться на высоте 3 м над уровнем земли или не менее 0,5 м над уровнем крыши здания; для ламп накаливания мощностью 100 Вт и более — 4 м над уровнем земли. На мостах и парапетах фонари можно размещать на высоте 0,9-3 м от уровня земли, если это единственный экономичный вариант.

Расстояние между светильником и воздушными линиями электропередачи или другими общественными сетями должно быть не менее 0,6 м.

Для консольных светильников допустимый угол размещения составляет 15-30 градусов к горизонту.

При необходимости механизированной снегоочистки допускается смещение линии установки опоры от границы проезжей части на расстояние, равное половине высоты опоры (не более).

При освещении рекламных плакатов избегайте ослепления водителей. Также недопустимо размещать яркие светильники рядом с окнами жилых домов.

Классификация

Классификация столбов освещения подразделяется на несколько категорий. При выборе светильника следует учитывать следующие категории.

По назначению.

На открытом воздухе. Освещение тротуаров и прилегающих территорий.

Артериальные магистрали. Устанавливаются вдоль автомагистралей, мостов и шоссе. Освещение мест движения.

Декоративный. Для освещения парков, садов, набережных, скверов и других зданий и зон отдыха. Различные стили, формы, элементы. Прекрасно вписывается в окружающий ландшафт.

Специальный (мачта). Для специальных целей, таких как стадионы, склады, аэропорты, баскетбольные площадки, порты и др.

По высоте.

При выборе мачты освещения важно учитывать объект, для которого она будет установлена. Так, для жилых районов высота должна составлять от 3 до 6 метров, а для проезжей части — 9-12 метров.

По материалу.

Наиболее распространенной структурой поддержки является.

Металл. Изготовлены из стали, чугуна и алюминия. Они компактны, складываются, легко транспортируются и обладают высокой степенью прочности. При необходимости они могут быть изменены — урезаны или расширены. При правильном использовании металлические столбы освещения долговечны.

Армированный бетон. Эти конструкции имеют металлическую внутреннюю часть и железобетонное покрытие. Они имеют преимущества перед металлическими: относительно дешевы, выдерживают большие нагрузки, защищены от перепадов температур, не боятся гниения и коррозии. Однако, несмотря на это, они тяжелы и сложны в установке. Срок их службы составляет около 50 лет.

Деревянный. Сегодня их можно встретить только в небольших деревнях и селах. Пришедшие в негодность из-за гниения и механических повреждений деревянные опоры были заменены на современные. Они также имеют непривлекательный внешний вид. Однако они очень дешевы и относительно долговечны (если использовать для них правильную пропитку).

По форме поперечного сечения.

Различают их по форме ствола.

Раздельные лица (OGC, NFG, SPG, SFG, NPG). Длина большинства из них составляет 9-12 метров, так как они очень прочные и жесткие.

Конические (OKC, NFC, NFC). Они выполнены в форме пирамид. Для паркового и ландшафтного освещения используются именно эти конструкции.

Трубчатые (НФ, ОТ). Как правило, они состоят из одной или нескольких трубок разного диаметра. Их легко транспортировать.

По количеству осветительных приборов.

Напольные лампы. Содержит до 3 ламп. Они энергоэффективны, так как имеют низкую мощность.

Консольный. Являются наиболее распространенными, так как скобы могут быть даже четырехрожковыми. Их мощность выше, чем у торшеров. Можно использовать для различных видов освещения, так как они более универсальны.

По технологии монтажа.

Существует разница между вертикальными и фланцевыми опорами. Первый тип используется для больших и тяжелых столбов с высокой нагрузкой. Последние не имеют подземной части и состоят только из надземной; их можно разбирать и собирать заново, тогда как вертикальные нужно устанавливать только один раз.

По способу прокладки электрического кабеля.

В зависимости от способа прокладки кабеля стойки делятся на силовые (для случаев, когда нет возможности проложить кабель под землей и подвесить линию LV-ABC, когда кабель прокладывается в воздухе на высоте 5-7 метров над землей) и несиловые (когда кабельная линия проложена под землей и на нее нельзя подвесить линию LV-ABC). На больших территориях обычно устанавливаются столбы, в то время как небольшие участки могут освещаться с помощью неэлектрических столбов.

Если говорить о популярности столбов освещения, то наибольшей популярностью пользуются металлические модели. Они являются самыми желанными. Правильная установка и правильное использование конструкции поможет продлить срок службы столбов и сэкономит много бюджетных средств на обслуживании и установке новых столбов.

Виды опор

Тип столба выбирается, прежде всего, исходя из экономичности материала. Пока что наружное освещение выпускается с металлическими опорами (чугун, оцинкованная сталь, алюминий, а также из дерева, пластика и композитных материалов. Неметаллические кронштейны обычно являются декоративным дополнением. Независимо от типа, все осветительные стойки должны быть прочными и устойчивыми к атмосферным воздействиям.

Бетонные столбы освещения

Основным элементом уличного освещения является столб (штанга или мачта). Для экономии средств в некоторых случаях это может быть стена здания. Если использование собственного столба экономически нецелесообразно, например, на улицах с электротранспортом, фонари размещаются на столбах подвесной системы. Там, где это вообще невозможно, например, на многополосных автомагистралях или дорогах с рядами деревьев, используются тросы, канаты или стационарные кабели.

Канаты крепятся к ограждениям зданий, при этом необходимо использовать амортизаторы.

Уличное освещение можно разделить на три категории.

1. Ландшафтные, которые в основном выполняют функцию декоративного освещения дорожек, тропинок и беседок.
2. Как правило, уличные светильники устанавливаются на высоких цоколях, чтобы охватить большую площадь без использования рассеивателей.
3. Архитектурное освещение, выделение отдельных элементов, информационных объектов, рекламы, фонтанов.

Для общего уличного освещения используются стальные или железобетонные основания. Для придания опорам декоративного эффекта используются другие материалы. Источниками света могут быть различные типы светильников и ламп, см. здесь.

Металлические опоры

Для этого типа опор используются стальные, чугунные, алюминиевые и оцинкованные металлические столбы. Оцинкованные столбы пользуются особой популярностью, поскольку они характеризуются высокой устойчивостью к негативным воздействиям окружающей среды.

Металлические столбы характеризуются следующими положительными чертами.

1. Малый вес и размер. Самые легкие столбы весят около 150 кг, а фланцевые конструкции (без закладных деталей) — около 40 кг. Компактные размеры облегчают транспортировку столбов: 40 и более комплектов столбов можно доставить на стройплощадку за один раз.
2. Высокие прочностные характеристики. В производстве используются прокатные листы толщиной от 3 до 15 мм. Этого достаточно, чтобы выдерживать серьезные механические нагрузки.
3. Модификация конструкции не вызывает трудностей. Чтобы увеличить или уменьшить высоту опоры, не нужно отказываться от существующей конструкции, ее можно просто добавить.
4. Быстрая сборка и разборка. Для установки конструкции достаточно вырезать отверстие нужного диаметра, поместить внутрь опору и залить ее бетоном. Для фланцевых колонн сначала устанавливается фундаментная засыпка и к ней прикручивается колонна.
5. Длительный срок службы. Столбы наружного освещения обрабатываются цинковым покрытием, которое устойчиво к коррозии. Толщина этого покрытия составляет 80 микрон или больше, в зависимости от требований. Срок службы покрытия составляет от 50 до 80 лет.
6. Привлекательный внешний вид. Независимо от назначения, будь то декоративные или мачтовые, эти столбы не вызывают отторжения из-за своего внешнего вида.

Металлические столбы также имеют недостаток.

1. Конструкцию необходимо регулярно окрашивать, иначе высока вероятность ржавления материала.
2. По сравнению с другими конкурирующими системами, металлические столбы стоят дороже.

Деревянные опоры

Преимущества деревянных столбов заключаются в следующих качествах.

1. Малый вес. Деревянные столбы легко транспортировать и устанавливать, что положительно сказывается на общей стоимости системы освещения.
2. Легко устанавливается. Для установки деревянных столбов обычно не требуются специальные машины.
3. Стоимость материала является доступной.
4. Устойчивость к механическим нагрузкам (удар, изгиб).
5. Устойчивость к воздействию влаги. Длительный срок службы. Однако требуемое качество может быть достигнуто только в том случае, если материал пропитан специальным защитным составом.
6. Изолирующие свойства для предотвращения поражения электрическим током.

К недостаткам деревянных конструкций относятся следующие свойства.

1. Сложность отбора бревен одинакового размера.
2. Возможность обрушения опор в случае сильных морозов.
3. Необработанный материал подвержен гниению.

Бетонные опоры

Наиболее распространен на постсоветском пространстве. Особенно часто он использовался в 1970-х и 1980-х годах.

Преимущества бетонных столбов заключаются в следующем

• Низкая стоимость.
• Длительный срок службы (до полувека).
• Простота обслуживания (низкие затраты на обслуживание сети).

У бетонной конструкции есть и недостатки.

• Не восприимчив к влаге (речь идет в основном о грунтовых водах).
• Непривлекательная внешность.

Обратите внимание! Качество бетонных колонн определяется маркой бетона и способом изготовления изделия.

Железобетонные опоры

Железобетонная колонна — это каркасная металлическая конструкция, покрытая бетоном.

К преимуществам железобетонных столбов относятся следующие особенности.

• Способность выдерживать серьезные нагрузки.
• Долговечность.
• Разумная стоимость.
• Устойчивость к перепадам температур, что позволяет использовать шесты в холодном климате.
• Устойчивость к коррозии.

У железобетонных изделий есть и недостатки.

• Непривлекательный внешний вид может отпугнуть покупателей, желающих добиться декоративного эффекта в своих системах освещения.
• Низкая устойчивость к ударным нагрузкам.

Железобетонные изделия выпускаются как круглой, так и граненой формы. В последние годы изделия из железобетона активно заменяются опорами из более функциональных материалов.

Силовые

Опоры электропередач используются для подвески кабелей и оборудования, а также для освещения дорог, улиц, предприятий и других объектов. Эти конструкции изготовлены из высокопрочной стали и способны выдерживать нагрузку до 300 кг. Снаружи они покрыты цинком для предотвращения коррозии, что продлевает срок их службы до 30 лет и более.

Несиловые

Осветительные столбы используются для размещения осветительного оборудования. К ним подведены провода от земли, а затем внутри несущих элементов. Они изготавливаются из стали, алюминия и, в меньшей степени, чугуна. Чаще всего используется сталь, а внешняя отделка выполняется цинком и эмалью.

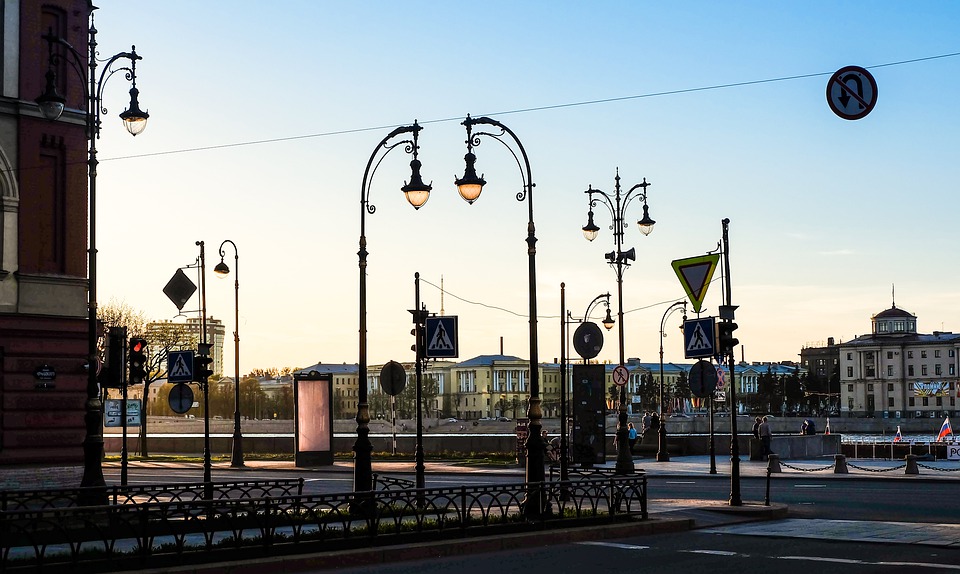

Декоративные опоры освещения

Декоративные

Наиболее привлекательными являются декоративные опоры, которые, помимо задачи освещения, выполняют эстетическую функцию и подчеркивают уникальность здания.

Высокомачтовые

В последние годы высокомачтовые конструкции получили широкое распространение благодаря возможности установки групп светильников или прожекторов на большой высоте. Они состоят из конических или граненых секций, сужающихся от основания башни к самой высокой точке. Они могут достигать высоты до 50 метров.

Список металлических столбов освещения

Имя	Высота, мм	Диаметр нижней части башни, мм	Диаметр верхней части башни, мм	Вес, кг
Опора фланца	5000-6000 мм	108 мм	133 мм	90 кг
Консольные кронштейны	5000-6000 мм	130 мм	159 мм	От 50 кг

Преимущества и недостатки металлических опор освещения

Преимущество. Кронштейны из металла очень устойчивы к перепадам температуры, колебаниям влажности и выдерживают сильные порывы ветра. Алюминиевые стенды более популярны и востребованы. Они характеризуются легкостью, длительным сроком службы (более 20 лет), высоким уровнем износостойкости, упругостью и гибкостью. Оцинкованные кронштейны имеют поверхность, на которой редко образуются сколы, и сконструированы таким образом, чтобы противостоять изгибу. Срок службы столбов освещения, особенно металлических цинковых столбов с антикоррозийным покрытием поверхности, составляет более 50 лет.

Металлические светодиодные столбы для уличного освещения

Небольшой вес (до 150 кг) и габариты металлических столбов освещения облегчают транспортировку изделия. Простая конструкция неинтегральной модели позволяет изменять диаметр, толщину и длину. Прочная труба или листовой материал требуют минимальных усилий при установке. Электрические кабели скрыты под защитой столбов, что обеспечивает безопасное использование конструкции. Установка занимает минимум времени.

Давайте подытожим основные преимущества металлических столбов.

1. Долговечность.
2. Надежность.
3. Стабильность.
4. Длительный срок службы.
5. Долговечность.
6. Небольшие габаритные размеры и вес.
7. Экономическая эффективность.
8. Безопасность.

Недостатки. Все преимущества этого приложения оправдывают его высокий спрос. Но, несмотря на множество преимуществ, есть и недостатки использования этого оборудования. Основным недостатком является необходимость дополнительного внешнего покрытия, которое будет защищать элементы конструкции от агрессивных сред.

Преимущества и недостатки использования железобетонных стоек в качестве опор освещения

Железобетонные столбы менее популярны, так как имеют достаточно недостатков по сравнению с металлическими столбами. К ним относятся.

1. Чувствительность к температуре и механическим воздействиям. Со временем изделие подвергается деформации, например, появляются сколы и трещины в структуре.
2. Опасен для здоровья человека и вызывает серьезные повреждения автомобилей при ударе о полку.
3. Сложность транспортировки из-за веса конструкции.
4. Непривлекательный.

К достоинствам следует отнести минимальную стоимость стоек, что является основным преимуществом для потребителей при выборе осветительной установки. Кроме того, устройство характеризуется устойчивостью к образованию влаги и поэтому не требует специального защитного покрытия.

Конструкция

Различные области применения опоры формируют варианты дизайна. Все типы башен должны быть рассчитаны на скорость ветра до 160 км/ч.

Наибольшее применение и варианты исполнения находят в металлических стойках. Они имеют полое круглое или многогранное сечение, легки, безопасны и долговечны. Они дешевле в установке и эксплуатации, чем железобетонные или решетчатые столбы. Они сужаются в верхней части и поэтому уменьшают раскачивание при порывах ветра.

• Оцинкованные металлические столбы длиной 3-12 метров используются для освещения улиц и парков, жилых районов, торговых зон, зон отдыха и мест скопления людей. Столбы имеют фланец для установки на подземный участок или фундамент и узел в верхней части для крепления кронштейна. Цинковое покрытие предотвращает коррозию даже в случае механического повреждения.
• Молниеотводы высотой более 12 метров используются на стадионах, спортивных площадках, дорожных развязках, городских площадях, гаванях и других больших открытых площадках, перечисленных в СНиП 21.07-85.

Мачты молний

Габариты опор

Высота, ширина и вес изделий определяются материалом, из которого они изготовлены. В качестве примера можно привести следующие данные.

1. Столбы из дерева выпускаются в пяти вариантах. 6,5 м, 7,5 м, 9,5 м и 11 м. Диаметр столбов колеблется между 14 и 24 см. Деревянные столбы делятся на три группы в зависимости от их веса: легкие, средние и тяжелые.
2. Бетонные столбы очень тяжелые. В зависимости от размера вес изделия может составлять от 300 кг до одной тонны. Ширина столбов составляет от 10 до 40 см. Высота столбов составляет от 4 до 11 метров.
3. Размеры железобетонных столбов такие же, как и бетонных. Однако железобетонные изделия намного тяжелее, поскольку в них присутствует металлический компонент. Вес стандартной конструкции может составлять от 450 до 1200 кг.
4. Для металлических изделий допустима минимальная высота 1,5 метра (в случае торшеров). Толщина, диаметр и вес системы освещения определяются ее задачей и конфигурацией.

Количество секций металлической осветительной мачты зависит от ее высоты. Высота трехсекционной мачты составляет 21 метр. Высота четырехсекционной мачты составляет 28 метров, пятисекционной — 35 метров, а шестисекционной — 45 метров.

Правила монтажа

Перед установкой мачты необходимо разработать проект с учетом следующего

• Рельеф участка.
• Необходимый уровень освещения.
• Потребляемая мощность.
• Системы управления и защиты.
• Количество источников света.
• Способ установки несущих элементов и электрооборудования.
• Возможность подключения к электросети.

При проведении монтажных работ необходимо соблюдать определенные правила, которые оказывают непосредственное влияние на безопасность системы и срок ее службы.

• Электроустановка должна иметь все необходимые разрешения от контролирующих органов.
• Фланцевые столбики можно устанавливать только после полного застывания бетона (необходимо подождать 4-5 дней, в зависимости от влажности, температуры и марки бетона).
• Для надежных фланцевых соединений лучше всего использовать шплинтовые гайки.
• Металлические столбы следует обработать защитной грунтовкой и покрасить.
• Если столбы устанавливаются в мягкой почве, необходимо сделать подстилающий слой из песка и гравия.

Требования к фундаменту

Фундаментом для опор освещения может быть либо бетонный фундамент, либо подземный монтажный блок. Его размер зависит от места установки, характеристик почвы, веса, высоты и условий эксплуатации столба, а размещение должно обеспечивать безопасную эксплуатацию светильника. Для установки фундамента требуется разрешение на грунт. Глубина предварительного захоронения должна учитывать промерзание грунта в данной местности и должна быть более 30 см.

• На газонах — на высоте не менее 0,8 м от земли.
• Под проезжей частью не менее 1,25 м.

Кронштейны без фланцев внизу устанавливаются в специальные ямы, выравниваются и заливаются бетоном так, чтобы не было щелей.

Кронштейны

Кронштейн представляет собой небольшой самонесущий компонент, предназначенный для быстрой и простой установки кронштейнов уличного освещения. Монтажные кронштейны светильников изготовлены из стали, оцинкованы горячим способом или окрашены (для декоративных версий) и доступны в следующих видах

• Одиночка.
• Двойной.
• Один или несколько светильников.
• G-образный настенный фонарь.
• Голова (для откидных фонарей).
• Напольная лампа (для паркового освещения).

Двойная антресольная скоба

Установка металлических опор

Установка металлических перемычек — независимо от их типа — отличается только объемом работ и незначительными деталями. Но в целом процесс очень похож.

Подготовительные работы

Перед началом работ подготовьте траншею для прокладки силовых кабелей. Траншея должна иметь квадратное сечение, где длина сторон будет равна 1 метру. Глубина ямы составит 80 см или более (в зависимости от типа устанавливаемого столба).

Затем на дне траншеи сверлится отверстие. Его глубина определяется типом опоры и должна быть примерно на 100 мм больше его диаметра.

Дно ямы покрывается слоем песка, смешанного с гравием. Если используется только песок, его следует смочить водой. Так легче уплотнить основание.

Прокладка силового кабеля

Следующий шаг — прокладка силового кабеля к светильнику. Это делается под землей или над землей. В большинстве случаев кабель прокладывается под землей. Под кабель укладывается слой чистого песка. Поверх него укладывается светоотражающая полоса. Это предотвращает случайное повреждение кабеля питания и поражение электрическим током.

Крепление кронштейнов

В нижней части держателя имеется специальное отверстие. Через него проводится кабель питания, который затем вытягивается вверх. Когда это сделано, кронштейн для светильника прикрепляется к верхней части кронштейна. Перед началом установки необходимо выбрать количество динамиков на кронштейне. Затем прикрепляется лампа и в нее устанавливается лампочка.

Монтаж металлических опор

Столбы устанавливаются в отверстия, центрируются, выравниваются по вертикали и закрепляются временными распорками. Проверьте выравнивание с помощью уровня. Заполните пустоты в скважине бетоном. Когда бетон полностью высохнет, снимите опоры. В настоящее время создана опорная конструкция для системы уличного освещения.

Однако прежде чем столбы будут введены в эксплуатацию, необходимо провести ряд других работ, включая проверку целостности кабелей. Также должно быть выполнено заземление. Без этого система не может считаться безопасной для эксплуатации.

Для создания заземления требуется кабель заземления. Один конец соединяется с болтом (в нижней части столба), в который вставляется силовой кабель. Другой конец подключается к заземляющему кольцу.

Обратите внимание! Сопротивление контура заземления должно быть не менее 40 Ом.

В настоящее время наиболее распространены два типа систем заземления.

1. Трехфазные сети со сплошной заземленной нейтралью. Системы TN-S обеспечивают хорошую защиту от поражения электрическим током. Эти системы устанавливаются в школах и вблизи оживленных улиц.
2. Для уличного освещения рекомендуется использовать четыре изолированных провода сечением 25 мм. Внутри кабеля находится полоса из оцинкованной стали, которая выполняет функцию заземления.

Столбы устанавливаются таким образом, чтобы они не слишком намокали. Расстояние между столбами выбирается таким образом, чтобы светильник полностью освещал всю рассматриваемую площадь. Однако светильники не должны излучать сильный поток света на окна близлежащих зданий. Следует избегать перекрытия световых потоков от разных светильников. Во-первых, это пустая трата электроэнергии, а во-вторых, такие участки могут быть освещены слишком ярко.

Установка фланцевых опор

После укладки предварительно построенных блоков их необходимо выровнять. Это достигается путем забивания арматуры в боковые стенки котлована. Затем эти отверстия заполняются бетоном, уплотняемым вибратором. Колонны крепятся болтами к предварительно заглубленным блокам. Установка завершается закреплением кабеля sip на cfg (лицевая сторона силового фланца).

Обязательные требования для проведения описанных работ

Как вы понимаете, персонал, выполняющий все вышеперечисленные операции, должен быть соответствующим образом обучен. В то же время ответственные лица должны обеспечить полное соблюдение правил и норм, действующих на строительной площадке. В этой главе перечислены основные требования, которые должны строго соблюдаться.

Требования по приемке выполненных работ

Прежде чем установленные опоры будут готовы к эксплуатации, необходимо убедиться, что все работы были выполнены надлежащим образом.

В связи с этим был установлен ряд процедурных требований.

• Все работы, связанные с бурением, установкой и извлечением столбов уличного освещения, могут выполняться только при наличии полного комплекта утвержденных документов.
• Контроль качества работ может осуществляться только специализированными отделами строительной компании.
• Процесс производственного контроля состоит из нескольких частей: проверка документации (соответствие полноты и адекватности технической информации); проверка самих кронштейнов уличного освещения (проверка сертификатов соответствия, паспортов и визуальный осмотр кронштейнов на наличие дефектов); контроль рабочего процесса; приемка установленных кронштейнов.
• Результаты всех проверок заносятся в специальный журнал.
• Что касается эксплуатационных проверок, то они включают в себя окончательную проверку отсутствия дефектов, а также проверку правильности техники монтажа. Результаты также заносятся в журнал, но на этот раз во время выполнения работы.

По результатам проверок составляется отчет о качестве.

Общие требования по безопасности и охране труда

Те, кто служит в армии, должны помнить эту пословицу, которая является стандартной для всех адъютантов, что уставы пишутся кровью. Поэтому данная мудрость относится не только к армейским уставам, но и к любой технике безопасности, ценой которой является человеческая жизнь.

С годами, по мере того как человек создавал свою промышленность и осваивал все новые способы организации труда, от ручного до современного, роботизированного, происходило так, что следование простым и четким требованиям сохраняло здоровье работников.

Ниже приведены общие требования безопасности при установке и демонтаже столбов уличного освещения.

• Для обеспечения безопасной эксплуатации установок, участвующих в работе, владелец установки и руководитель эксплуатирующей организации должны назначить следующих лиц: инженера для надзора за эксплуатацией установки; инженера для надзора за целостностью установки; работника, ответственного за безопасную эксплуатацию установки и осуществляющего надзор за бригадой стропальщиков.
• Лица моложе 18 лет не допускаются к участию в описываемой работе. Те, кому разрешено это делать, проходят обучение, а затем получают сертификат от квалифицированной комиссии. Рабочие проходят медицинский осмотр и получают сертификат, подтверждающий, что они имеют право выполнять монтажные работы.
• Все работники, занятые на объекте, должны пройти обучение по охране труда и пожарной безопасности. Существует четыре таких брифинга: вводный, начальный, на рабочем месте, повторный и текущий.
• Для монтажных работ разрешается использовать только проверенные и зарегистрированные буровые установки, находящиеся в хорошем рабочем состоянии. Если на грузовом оборудовании нет бирки о проверке, оно будет удалено со строительной площадки.
• Если какой-либо работник не обучен или не имеет квалификации по какой-либо причине, он не будет допущен к работе на буровой установке.

Необходимо постоянно соблюдать меры безопасности

• Оператор машины должен уметь понимать предупреждающие знаки. В то же время он должен знать вес поднимаемого груза и сопоставить его с возможной грузоподъемностью машины.
• Используемая машина должна быть оснащена табличкой с указанием грузоподъемности, регистрационного номера и даты следующего осмотра.
• Во избежание несчастных случаев действия монтажника и оператора машины должны быть согласованы.
• Перед подъемом груза оператор должен убедиться, что машина, подъемные инструменты и стропы находятся в хорошем состоянии.
• Запрещается превышать максимальную грузоподъемность машины.
• В инструкциях производителя содержится информация о максимальной силе ветра, при которой можно проводить работы. Также запрещается работать в сильный снег, туман, дождь или в любых других условиях, когда оператор не может различить сигналы, подаваемые ему монтажником, и видеть груз.

Работы должны проводиться в ясную безветренную погоду.

• Необходимо принять меры для предотвращения опрокидывания или падения установки под воздействием ветра или при размещении на склоне.
• Необходимо заранее установить процедуру, позволяющую передавать информацию между установщиком и оператором с помощью сигнала тревоги.

Монтажник, вместе с владельцем установки, обязан

• Подготовьте технологические карты, планы работ и планы организации дорожного движения (если применимо).
• Сделайте эти документы доступными для всех лиц, ответственных за безопасность труда, и подпишите их.
• Предоставьте подписанное подтверждение всем лицам, ответственным за безопасность труда. Кроме того, все работники имеют идентификационные бейджи.
• На сайте размещается список с указанием перечня перемещаемых грузов и их веса. Операторы и монтажники получат копию этого списка.
• Обеспечьте проверку максимальной грузоподъемности подъемного оборудования в течение срока, указанного в инструкции по эксплуатации.
• Установите процедуру опломбирования устройства и сигналов между оператором и установщиком.

Они также должны обеспечить соблюдение следующих правил.

Безопасность необходима даже при установке на открытом пространстве

• Не позволяйте людям, не принимающим непосредственного участия в работе, приближаться к месту, где необходимо перенести опору освещения.
• Если необходимо провести осмотр или техническое обслуживание подъемного механизма, необходимо предварительно заглушить двигатель автомобиля.
• Все работы на агрегате должны выполняться в соответствии с рабочими элементами, а именно: параметры, такие как вылет, грузоподъемность и высота агрегата; обеспечение безопасных расстояний от существующих воздушных линий электропередач, зон пешеходного и автомобильного движения, зданий и мест хранения строительных материалов; соблюдение правил установки и эксплуатации агрегата вблизи вырытых откосов; перечисление используемого подъемного оборудования и графическое изображение метода подъема.
• Лицо, ответственное за безопасность устройства, монтажник (электрик) и оператор (механик) должны ознакомиться с пунктами работ под квитанциями.

При погрузке и разгрузке запрещается нахождение людей в грузовом автомобиле

• Запрещается выгружать или опускать опоры в отрицательный держатель, если в нем находятся люди
• Во время разгрузки/погрузки все ножки должны находиться на месте у подъемного механизма. Если машина установлена на мягкой поверхности, то для получения большей площади необходимо подставить под ножки выносные опоры.
• Оператор должен следить за тем, чтобы машина не была разбалансирована во время разгрузки/погрузки.
• Когда опора перемещается, под ней не должно быть никого. Монтажник может находиться рядом с поднимаемым грузом, но только на высоте не более 1 метра.
• Подъем должен осуществляться безопасно в соответствии с утвержденной схемой подъема. Выбирайте стропы в соответствии с весом и размером груза, следя за тем, чтобы угол между ними не превышал 90 градусов.
• Если опору необходимо переместить в горизонтальном направлении, ее необходимо сначала поднять на высоту 50 см от всех окружающих предметов, так как она может застрять.
• Никто не должен находиться в зоне, где будет перемещаться стенд.
• Запрещается оставлять груз в подвешенном состоянии во время отдыха или после окончания работы.
• При начале подъема поднимите груз на высоту 20-30 см, чтобы убедиться, что он поднят правильно.
• При подъеме в непосредственной близости от зданий или других объектов не допускайте, чтобы монтажники стояли между ними и грузом.

Установка в эксплуатации

Не позволяйте людям находиться рядом с работающим лифтом.

• Люди, которые остаются рядом с установкой.
• Не начинайте перемещать опору, если ее центр тяжести не был правильно рассчитан и груз находится в неустойчивом состоянии.
• Начинайте подъем, если опора засыпана грунтом, другими грузами или примерзла к земле.
• Вытяните ноги вдоль земли.
• Попробуйте потянуть опору, пока она подвешена — используйте подходящую по размеру веревку и крюк, чтобы повернуть ее.
• Если тормоза или предохранительные устройства неисправны, приступайте к работе.
• Запускайте машину, если на ней находится посторонний человек.

Вы согласитесь, что это не короткий список требований, хотя мы не перечисляем требования пожарной и экологической безопасности. Именно поэтому установка столбов освещения должна выполняться только работниками, прошедшими специальную подготовку.

Управление уличным освещением

Освещением можно управлять вручную или автоматически для экономии энергии. Автоматика — это.

• Фотоэлектрические реле управляют для достижения определенного уровня освещенности, например, в утренние часы или вечером при яркой луне. Это самый популярный способ управления уличным освещением. Читайте об этом в этой статье.
• Датчики движения отслеживают движение в определенном радиусе и включают светильник в этот момент времени.
• Таймер можно запрограммировать на любое время, в основном на позднюю ночь.

Для диммируемых устройств рабочий цикл должен превышать 10 секунд в соответствии со СНиП.

Стоимость установки

Для того чтобы рассчитать стоимость столба, необходимо знать его размер и тип строительного материала. Деревянные столбы стоят от 2 до 7 тысяч рублей. Бетонные конструкции стоят от 4 до 13 тысяч рублей, а железобетонные изделия — от 5 до 15 тысяч рублей. Металлические опоры оцениваются как самые дорогие — до 20 000 рублей.

На этом расходы не заканчиваются, так как необходимо еще установить кронштейны. Стоимость стяжки, сверления и установки может составлять 3-4 000 рублей за столб. Вам также потребуется приобрести уличный фонарь, стоимость которого может составлять от нескольких сотен до нескольких тысяч рублей.

Производители опор освещения

На российском рынке представлено большое количество производителей столбов освещения. Ниже описаны наиболее популярные из них.

Легион

Компания «Легион» самостоятельно производит и продает все виды металлических кронштейнов, от декоративных для освещения площадей или аллей до силовых для освещения улиц и промышленных объектов. Ассортимент продукции компании включает более 40 типов кронштейнов, высотой от 2 до 20 метров и допустимой нагрузкой от 60 кг до 3 тонн. Цены на продукцию демократичны, поскольку между компанией и ее клиентами нет посредников.

Помимо продажи столбов освещения, компания предлагает полный спектр услуг по их установке: от осмотра участка и сбора всей документации до ввода системы освещения в эксплуатацию.

СнабЭнергоКомплект

Компания производит электрические, парковые и граненые столбы освещения из сборного металла, которые можно установить где угодно, от автомагистралей до собственного участка земли. Клиент может запросить поддержку по своему чертежу. Доставка в регионы.

ПромСнабСервис

С 2008 года на заводе налажено серийное производство столбов освещения. Она успешно продает свою продукцию не только в России, но и в странах СНГ и Балтии. С 2010 года завод производит аксессуары: напольную плитку, кронштейны и т.д.

Гален

Компания специализируется на производстве и продаже композитных кронштейнов, качество которых превосходит аналогичные изделия других компаний. Проект осуществляется при поддержке итальянской компании TopGlass. Технические характеристики кронштейнов: высота — 7-13 м, вес — 25-80 кг, верхняя нагрузка — 250-300 кг, диаметр основания — до 29 см.

Амира

Группа компаний Amira работает на рынке освещения уже более 20 лет. Производство опор освещения из железобетона и композитных материалов осуществляется на заводе «Стальконструкция». Кроме того, здесь производится все необходимое для установки оборудование.
