Выбор гидроаккумулятора для водоснабжения, скважин и ГВС: виды, устройство, принцип работы и мембраны

Зачем нужен гидроаккумулятор?

Гидравлические аккумуляторы (другими словами — мембранные баки, баки для воды) используются для поддержания постоянного давления в системе водоснабжения, для защиты насосов от преждевременного износа из-за частого включения и выключения и для защиты системы водоснабжения от возможного гидроудара. В случае отключения электроэнергии у вас всегда будет небольшой запас воды благодаря аккумулятору.

Это основные функции, выполняемые аккумулятором в системе водоснабжения.

1. Предотвращение преждевременного износа насоса. Благодаря накоплению воды в аккумуляторе насос включится только тогда, когда в нем закончится вода. Каждый насос имеет определенное количество запусков в час, поэтому накопительный бак дает насосу запас неиспользованного запуска, что увеличивает срок его службы.
2. Аккумулятор предотвращает колебания перепада давления в системе водоснабжения. При одновременном открытии нескольких кранов температура воды значительно колеблется, например, на кухнях и в душевых. Аккумуляторы предназначены для того, чтобы справиться с этой ситуацией.
3. Они предотвращают гидроудар, который может возникнуть при включении насоса и нанести большой ущерб вашим трубам.
4. Подача воды поддерживается в системе таким образом, чтобы воду можно было использовать даже в случае отключения электроэнергии, что часто случается в наше время. Эта особенность особенно ценна в загородных домах.

Где используются гидроаккумуляторы?

Системы водяного отопления, а также контуры водоснабжения работают лучше и дольше, если они оснащены специальными баками для воды. Задачи сосуда под давлением следующие.

• Минимизировать запуск и остановку насосной станции, что значительно продлит срок ее службы.
• Устраните повреждения труб, вызванные гидроударами, предотвратив гидроудары.
• Создайте небольшой запас воды.

Если приобрести реле давления, систему можно сделать полностью автоматической, используя накопительный бак.

Необходимо принять во внимание еще два аспекта.

1. Резервуар не способен самостоятельно подавать воду потребителю, для этого необходим насос.
2. Сосуды высокого давления — это не котлы; они должны подавать воду только до запуска двигателя насоса.

Устройство гидроаккумулятора

Герметичный корпус устройства разделен специальной мембраной на две камеры: одну для воды и одну для воздуха.

Вода не соприкасается с металлической поверхностью корпуса, поскольку она содержится в водяной камере-мембране, которая изготовлена из прочного бутилкаучукового материала, устойчивого к бактериям и отвечающего всем гигиеническим и санитарным нормам, применяемым к питьевой воде.

В газовой камере находится газовый клапан, назначение которого — регулировать давление. Вода поступает в аккумулятор через специальное резьбовое соединение.

Аккумулятор должен быть установлен таким образом, чтобы в случае обслуживания или ремонта его можно было легко снять, не сливая всю воду из системы.

Диаметры соединительных труб и напорных патрубков должны максимально соответствовать друг другу, чтобы избежать нежелательных гидравлических потерь в трубопроводах системы.

Аккумуляторы емкостью более 100 литров имеют специальный клапан на мембране для стравливания воздуха из воды. Небольшие гидравлические аккумуляторы без такого клапана должны быть оборудованы устройством для удаления воздуха в системе водоснабжения, например, тройником или краном, закрывающим основную линию подачи.

Давление на выпускном отверстии аккумулятора должно составлять 1,5-2 атмосферы.

Чем отличается от расширительного бака

Гидравлические аккумуляторы часто путают с расширительными баками, хотя проблемы, которые они решают, принципиально различны. Расширительный бак необходим в системах отопления и горячего водоснабжения, поскольку теплоноситель неизбежно охлаждается при прохождении через систему и его объем изменяется. Расширительный бачок регулируется, когда система «холодная», а когда охлаждающая жидкость нагревается, излишкам из-за расширения есть куда уходить.

Аккумуляторы нужны для совершенно другой цели: если в системе водоснабжения не установлен аккумулятор, насос будет включаться каждый раз при включении крана. Если это происходит регулярно, то из-за быстрого повышения давления быстрее изнашивается не только насос, но и вся система — возникает так называемый гидроудар.

Поэтому во избежание скачков давления и для продления срока службы всей системы устанавливается аккумулятор давления. Гидроаккумуляторы выполняют и другие функции.

• Создайте определенный запас воды (пригодится в случае отключения электропитания).

Если у вас частые перебои с подачей воды, аккумулятор можно использовать в сочетании с накопительным баком для воды.

• Частота запусков насоса снижается. Резервуар заполняется небольшим количеством воды. Если расход воды очень мал, например, когда вы моете руки или лицо, вода начинает вытекать из резервуара, в то время как насос остается выключенным. Когда воды остается совсем мало, он активируется.
• В системе поддерживается постоянное давление. Для достижения этой цели используется компонент, известный как реле давления воды, который поддерживает давление в строгих пределах.

Все преимущества гидроаккумулятора делают это устройство незаменимым элементом любой автономной системы водоснабжения в загородном доме.

Принцип работы гидроаккумулятора

Гидроаккумулятор работает по следующему принципу. Насос подает воду под давлением в мембрану гидроаккумулятора. При достижении порогового значения давления реле отключает насос, и вода перестает поступать. Когда в процессе забора воды давление начинает падать, насос автоматически включается снова и направляет воду в мембрану-аккумулятор. Чем больше емкость напорного бака, тем лучше эффект. Срабатывание реле давления можно регулировать.

Во время работы гидроаккумулятора воздух, растворенный в воде, постепенно накапливается в мембране, что приводит к снижению эффективности работы устройства. По этой причине аккумулятор необходимо обслуживать, выдувая скопившийся воздух. Частота профилактического обслуживания зависит от емкости аккумулятора и частоты эксплуатации и составляет примерно каждые 1-3 месяца.

Типы конструкций и их устройство

В зависимости от расположения используемых насосов и аккумуляторов насосной станции в домах применяются горизонтальные и вертикальные конструкции.

Форма этих типов делает их подходящими для любого технического помещения. Устройство должно быть установлено с учетом простоты обслуживания. Должен быть обеспечен доступ для обслуживания и, при необходимости, для слива воды.

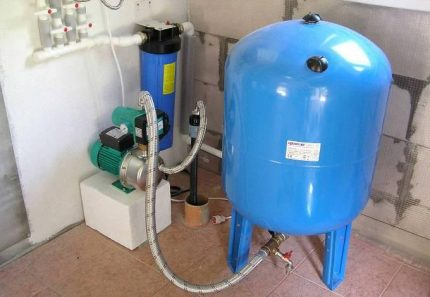

Подключение горизонтального резервуара к внешнему насосу и вертикального резервуара к погружному насосу имеет наибольший смысл, но в любом случае окончательное решение должно приниматься на месте, в зависимости от параметров всей системы.

Принципиальной разницы в работе этих двух устройств нет. Разница заключается в том, как выводится лишний воздух, накапливающийся в трубопроводе во время работы. Если через накопительный резервуар проходит большое количество воды, из него выделяется растворенный воздух. Это может привести к образованию воздушной пробки и затруднить работу системы.

В конструкциях с вертикальными цилиндрами отверстие клапана расположено в верхней части устройства, так как воздух собирается в верхней части цилиндра. Горизонтальные гидравлические баки обычно не имеют такого устройства. Необходимо установить дополнительную систему трубопроводов, состоящую из шаровых кранов, сливов и ниппелей.

Аккумуляторы емкостью до 100 литров не имеют устройства для удаления воздуха. Избыточный газ удаляется после полного удаления воды.

Схема подключения гидроаккумулятора

В зависимости от назначенной функции схема подключения гидроаккумулятора к системе водоснабжения может быть различной. Ниже приведены наиболее популярные схемы подключения гидроаккумуляторов.

Схема обвязки повысительной насосной станции

Такие насосные станции устанавливаются везде, где есть большое количество воды. Обычно один из насосов работает непрерывно.

Повысительная насосная станция оснащена аккумулятором давления, который служит для снижения скачков давления при запуске дополнительных насосов и для компенсации небольших водозаборов.

Он также часто используется в тех случаях, когда электроснабжение повысительного насоса часто прерывается, а наличие воды жизненно необходимо. Запас воды в аккумуляторе спасает ситуацию, выступая в качестве резервного источника воды в эти периоды.

Чем больше насосная станция, тем она мощнее, и чем выше давление, которое необходимо поддерживать, тем больше емкость буферной емкости для воды, выполняющей роль буфера.
Объем буфера также зависит от емкости для хранения воды и разницы давления при включении и выключении насоса.

Схема для погружного насоса

Для достижения постоянной бесперебойной работы погружной насос следует включать от 5 до 20 раз в час, как описано в технических характеристиках.

Реле давления автоматически включается, если давление в системе водоснабжения падает до минимального значения, и отключается, если давление достигает максимального значения. Даже при самых малых расходах, особенно в небольших системах водоснабжения, давление минимально и насос запускается немедленно, так как утечки мгновенно компенсируются насосом, а реле отключает насос через несколько секунд, когда подача воды восполняется. В результате насос работает практически вхолостую с минимальным потреблением воды. Это пагубно влияет на работу насоса и может быстро вывести его из строя. Аккумуляторы — это идеальное решение для поддержания достаточного запаса воды в любое время, успешной компенсации низкого потребления воды и защиты насоса от слишком частого включения.

Кроме того, подключенный к контуру аккумулятор сгладит любое резкое повышение давления в системе при включении погружного насоса.

Объем аккумулятора выбирается в зависимости от частоты и мощности насоса, расхода воды в час и высоты насоса.

Подключение гидроаккумулятора к водонагревателю

Аккумуляторный нагреватель предназначен в качестве расширительного бака для электроцилиндра. Вода расширяется при нагревании, увеличивая объем в системе водоснабжения. Поскольку она не сжимается, минимальное увеличение объема в замкнутом пространстве также увеличивает давление и может привести к повреждению элемента водонагревателя. И здесь на помощь приходит танк. Его объем будет напрямую зависеть и увеличиваться по мере увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и увеличения максимально допустимого давления в трубах.

Подключение гидроаккумулятора к насосной станции

Аккумулятор подключается перед бустерным насосом. Его функция заключается в предотвращении внезапного падения давления в сети при включении насоса.

Чем больше воды используется в системе водоснабжения, тем меньше разница между верхней и нижней шкалами давления в водопроводных трубах перед насосом и тем больше будет емкость аккумулятора силового агрегата.

Как установить гидроаккумулятор?

Из вышесказанного можно понять, что гидроаккумуляторная установка полностью отличается от обычного бака для воды. Эта установка всегда работает, и мембрана всегда находится в движении. Поэтому установка гидроаккумулятора не так проста. При установке резервуар должен быть надежно закреплен и обеспечивать безопасность, шум и вибрацию. Поэтому бак крепится к полу с помощью резиновых прокладок, а к трубам — с помощью резиновых гибких переходников. Убедитесь, что сечение труб не сужается на входе в гидравлическую систему. Еще одна важная деталь: при первом заполнении резервуара будьте очень осторожны и медленны, используя низкий напор воды, чтобы резиновые шарики не стали липкими из-за длительного неиспользования и, возможно, не были повреждены высоким напором воды. Рекомендуется удалить весь воздух из мочевого пузыря перед его использованием.

Аккумулятор должен быть установлен таким образом, чтобы к нему был свободный доступ во время работы. Лучше всего доверить эту работу опытному специалисту, так как очень часто неисправность резервуара связана с неучтенными, но важными деталями, такими как неправильный диаметр труб, нерегулируемое давление и т.д. Эксперименты здесь нежелательны, поскольку речь идет о правильном функционировании трубопроводной системы.

Как подключить устройство

Аккумулятор подключается к водопроводу через специальный пятивыводной патрубок.

Именно через этот элемент к патрубку гидравлического бака будут подключены другие элементы системы, а именно.

• Водопроводная труба.
• Впуск воды (например, погружной насос).
• Манометр.
• Реле давления.

Это соединение может быть установлено непосредственно на форсунку бака или на переходной элемент в виде жесткого шланга. Это решение зависит от расположения резервуара для воды и удобства других соединений.

Манометры, реле давления и другие компоненты должны подключаться с помощью резьбовых соединений. Разумеется, все они должны быть хорошо запечатаны и закрыты льняной нитью, лентой ФУМ или другим подходящим материалом.

Реле давления также должно быть подключено к электросети и к насосу, используемому для подачи воды. Для этого под крышкой корпуса прибора имеются две пары контактов. Обычно они имеют маркировку «Насос» и «Сеть».

Если эти маркировки отсутствуют, а человек, подключающий реле, не имеет опыта работы с электричеством, стоит обратиться за советом к профессиональному электрику.

При проверке работы резервуара убедитесь в отсутствии утечек на всех резьбовых соединениях. Просто пощупайте фурнитуру и убедитесь, что она остается сухой. Если вы обнаружите какие-либо утечки, повторите уплотнение и заново загерметизируйте.

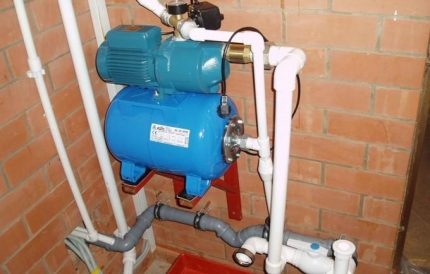

Гидроаккумулятор обычно является частью насосной станции, в которую также входят грунтовый насос, манометр и реле давления.

Чаще всего гидроаккумулятор используется как полноценная насосная станция в сочетании с грунтовым насосом. Это готовый к установке блок, включающий аккумулятор, реле давления, поверхностный насос и манометр.

Остается только подключить насос к источнику воды, а гидробак — к системе водоснабжения дома. После этого необходимо подать питание на насосную станцию и правильно настроить реле давления.

Схема подключения силового агрегата может быть представлена следующими шагами.

1. Подготовьте прочное основание в подходящем для установки месте.
2. Установите блок питания на основание.
3. Измерьте и откорректируйте давление воздуха в пустом аккумуляторе.
4. Установите пятиходовой выпускной фитинг на выходе из аккумулятора.
5. Подсоедините трубу от поверхностного насоса к выходу на штуцере.
6. Подключите водопроводную трубу к другому выходу.
7. Установите манометр и реле давления.
8. Заполните аккумулятор давления водой.
9. Проверьте, нет ли утечек на резьбовых соединениях.
10. Установите реле давления.

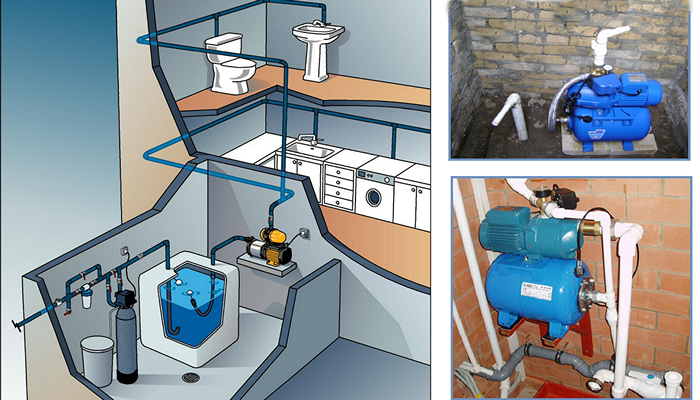

В системах бытового водоснабжения поверхностные насосы используются не всегда. Владельцы глубоких скважин должны использовать специальный погружной насос.

Процесс подключения гидроаккумулятора к системе водоснабжения с глубинным насосом осуществляется по следующей схеме

1. Поместите подготовленный погружной насос в источник воды (скважину, колодец и т.д.).
2. Подсоедините напорный шланг или линию подачи насоса к пятиконтактному разъему.
3. Подключите аккумулятор к одной из розеток на розетке.
4. Установите манометр и реле давления.
5. Подключите аккумулятор к водопроводу дома.

При подключении аккумулятора к погружному насосу необходимо установить обратный клапан для предотвращения обратного потока воды в скважину при отключении насоса.

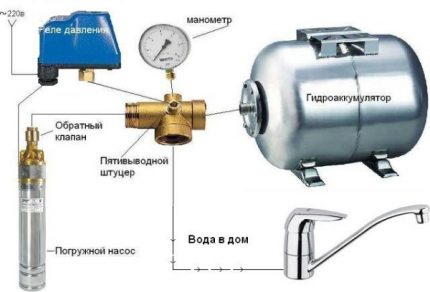

На этой схеме показано, как подключить аккумулятор к трубе водоснабжения с погружным насосом. Как и при установке насосной станции, требуется специальное соединение (+).

Несколько важных нюансов

Для подключения гидроаккумулятора используется специальный гибкий переходник. Это помогает уменьшить влияние вибраций на систему водоснабжения.

Следует отметить, что в этой области, между водопроводом и резервуаром, зазор соединительной конструкции не должен быть уменьшен, так как это ухудшит гидравлические характеристики системы.

Для уменьшения воздействия вибраций, возникающих при работе резервуара, рекомендуется использовать специальные гибкие трубопроводы. Его размер не должен быть меньше диаметра выходного отверстия соединения.

Первоначальное заполнение резервуара водой должно производиться очень медленно. Причина в том, что резиновая мембрана выполнена в форме груши и при длительном хранении может просто прилипнуть к себе.

Резкий поток воды может расколоть прокладку, но при слабом напоре воды ее можно аккуратно разблокировать. Еще одним очень важным моментом является полное удаление воздуха из той части аккумулятора, в которую закачивается вода, перед подачей в него воды.

Давление закачиваемого внутрь воздуха должно быть измерено сразу после распаковки приобретенного аккумулятора и/или перед подключением аккумулятора. Этот показатель должен составлять 1,5 атмосферы, именно так надувается гидроаккумулятор при изготовлении. Однако вполне нормально, что часть этого воздуха может вытечь во время хранения перед продажей.

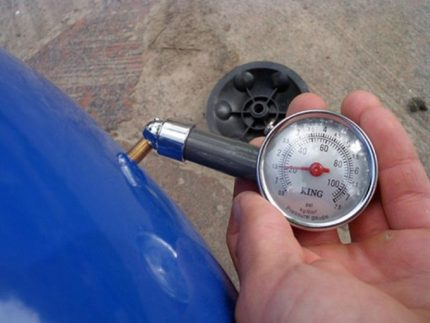

Наиболее надежным вариантом для такого измерения является обычный автомобильный манометр с подходящей шкалой, который позволяет производить измерения с точностью до 0,1 атмосферы. Дешевые китайские пластиковые модели доказали, что их не следует использовать для этой цели, а их точность весьма сомнительна.

Электронные модели чувствительны к условиям окружающей среды и слишком дороги для обычных гидроаккумуляторов.

Насколько высоким должно быть давление воздуха в заполненном водой резервуаре? Это зависит от ситуации.

Давление в 1,5 атмосферы обеспечит довольно значительный напор в системе трубопровода. Помните, однако, что чем выше давление, тем меньше объем воды, хранящейся в резервуаре. Если одновременно требуется хороший запас воды и хороший напор, то имеет смысл поискать бак большей емкости.

Для контроля давления воздуха в гидравлическом баке рекомендуется использовать обычный автомобильный манометр с точностью измерения 0,1 атм.

Рекомендуется, чтобы давление воздуха в аккумуляторе было примерно на 0,5-1,0 атмосферу ниже, чем минимальное давление, при котором включается насос. Иногда это не так.

Давление воздуха в аккумуляторе поддерживается на уровне 1,5 атмосферы, как и установлено на заводе, а значение минимального давления или давления срабатывания рассчитывается как 2,0-2,5 атмосферы. Поэтому эта разница в 0,5-1,0 атмосферы добавляется к давлению воздуха в пустом резервуаре — 1,5 атмосферы.

Слишком высокое давление не способствует целостности компонентов резервуара, но и низкое давление воздуха также не полезно для резервуара. Если оно уменьшится менее чем до одной атмосферы, мембрана будет тереться о стенки бака. Это приведет к его деформации и быстрому распаду.

Для регулировки реле давления используются две пружины. Первый используется для установки давления отключения насоса, а второй — для установки разницы между максимальным и минимальным давлением.

После установки и подключения системы необходимо отрегулировать реле давления. Для этого под корпусом расположены две регулировочные гайки с пружинами. Процедура регулировки реле давления обычно подробно описана в инструкции, прилагаемой к устройству.

Настройка гидроаккумулятора

Итак, вы принесли купленный вами гидроаккумулятор в свой дом. Для чего вы его используете? Сразу же необходимо узнать уровень давления в резервуаре. Обычно производитель надувает его до 1,5 атмосфер, но бывают случаи, когда показания падают к моменту продажи из-за утечек. Чтобы определить правильное значение, необходимо открутить колпачок на обычном автомобильном золотнике и проверить давление.

Что вы используете для проверки? Обычно используется манометр. Он может быть электронным, механическим автомобильным манометром (с металлическим корпусом) и пластиковым, который поставляется с некоторыми моделями насосов. Манометр должен быть очень точным, так как даже 0,5 атмосферы могут изменить качество работы гидравлического бака, поэтому лучше не использовать пластиковые манометры, так как их показания могут быть очень неточными. Обычно это китайские модели, помещенные в хлипкий пластиковый корпус. На электронные манометры влияют заряд батареи и температура, и, кроме того, они очень дороги. Поэтому лучшим вариантом является обычный автомобильный манометр, прошедший проверку. Шкала должна иметь небольшое количество делений, чтобы давление можно было измерить более точно. Если весы рассчитаны на 20 атмосфер, а вам нужно измерить только 1-2 атмосферы, не стоит ожидать высокой точности.

Если в баке меньше воздуха, это означает, что в нем хранится больший объем воды, но разница в давлении между пустым и почти полным баком будет очень большой. Все зависит от предпочтений. Если вы хотите постоянно поддерживать высокое давление воды, давление в баке должно быть не менее 1,5 атмосфер. Для бытового использования может быть достаточно и 1 атмосферы.

1,5 атмосферы означает, что запас воды в резервуаре невелик, а это значит, что повысительный насос будет включаться чаще, и при отсутствии света может просто не хватить воды, запасенной в резервуаре. Во втором случае вам придется пожертвовать давлением, поскольку вы можете принимать душ и массаж, когда бак полон, и только душ, когда он пуст.

Когда вы решите, что для вас важнее, вы можете установить желаемый режим работы, т.е. либо закачивать воздух в резервуар, либо стравливать излишки воздуха.

Не рекомендуется снижать давление ниже 1 атмосферы, равно как и чрезмерно превышать его. При недостаточном давлении наполненный водой пузырь будет соприкасаться со стенкой резервуара и быстро придет в негодность. А слишком большое давление не позволит откачать достаточно воды, так как большую часть резервуара займет воздух.

Настройка реле давления

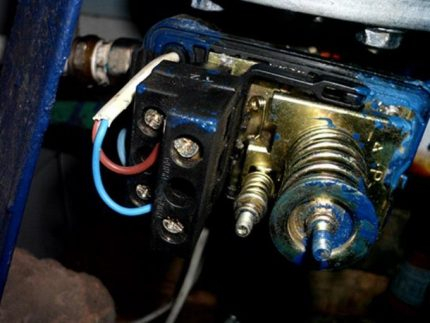

Также необходимо отрегулировать реле давления. Открыв крышку, вы увидите две гайки и две пружины: большую (P) и маленькую (дельта P). С их помощью можно установить максимальный и минимальный уровни давления для включения и выключения насоса. Большая пружина отвечает за включение и выключение насоса и давления. Из конструкции видно, что она как бы помогает воде замыкать контакты.

Маленькая пружина используется для установки перепада давления, о чем упоминается во всех инструкциях. Однако в инструкции не указана точка отсчета. Как выяснилось, точкой отсчета является пружинная гайка P, которая является нижним пределом. Нижняя пружина, отвечающая за разность давлений, сопротивляется давлению воды и отталкивает подвижную пластину от контакта.

Закачка воды в гидроаккумулятор

После установки нужного давления аккумулятор готов к подключению к системе. После подключения необходимо внимательно следить за манометром. Все аккумуляторы имеют маркировку с указанием нормального давления и предельного давления, которое не должно быть превышено. При достижении нормального давления в аккумуляторе насос вручную отключается от электросети, когда напор насоса достигает предельного значения. Это происходит, когда рост давления прекращается.

Производительности насоса обычно не хватает, чтобы заполнить резервуар до предела, однако это и не особенно необходимо, так как перекачка сокращает срок службы насоса и детонатора. В большинстве случаев предел давления для отключения устанавливается на 1-2 атмосферы выше предела включения.

Например, когда манометр показывает 3 атмосферы, что достаточно для владельца насосной станции, насос должен быть выключен и маленькая пружинная гайка (дельта Р) медленно поворачивается вниз до срабатывания механизма. После этого откройте кран и слейте воду из системы. Наблюдая за манометром, отметьте значение, при котором сработает реле, т.е. нижний предел давления, при котором включится насос. Это значение должно быть немного выше, чем давление в пустом аккумуляторе (0,1 — 0,3 атм). Это позволит насосу работать в течение более длительного периода времени.

Нижний предел можно установить, вращая большую пружинную гайку P. Для этого подключите насос и подождите, пока давление не достигнет желаемого уровня. Затем отрегулируйте маленькую пружинную гайку «delta P», чтобы завершить настройку аккумулятора.

Давление в гидроаккумуляторе

Давление в газовой камере аккумулятора давления должно быть на 10 % ниже, чем при включении насоса.

Точное давление воздуха может быть измерено только при отключении бака от водопровода и при отсутствии давления воды. Давление воздуха необходимо постоянно контролировать и при необходимости регулировать, что увеличит срок службы мембраны. Кроме того, чтобы мембрана продолжала работать должным образом, при переключении насоса не должно возникать большой разницы давлений. 1,0 — 1,5 атмосферы — это нормально. Более высокие перепады давления могут сильно растянуть мембрану и тем самым сократить срок ее службы, а также сделать использование воды некомфортным.

Гидравлические аккумуляторы можно устанавливать в помещениях с низкой влажностью и не подверженных затоплению, чтобы фланец устройства прослужил долгие годы.

При выборе марки гидроаккумулятора обратите особое внимание на качество материала мембраны, проверьте сертификаты и санитарные разрешения и убедитесь, что бак предназначен для систем питьевой воды. Также важно убедиться, что в комплект входят запасные фланцы и мембраны, чтобы в случае возникновения проблем не пришлось покупать новый бак.

Предельное давление гидроаккумулятора, которое должно быть рассчитано, как минимум, на максимальное давление в системе водоснабжения. По этой причине большинство устройств выдерживают давление в 10 атмосфер.

Расчет гидроаккумулятора

Для определения того, какой запас воды может быть использован из гидроаккумулятора в случае отключения электроэнергии, когда насосы перестают качать воду из системы подачи, можно использовать таблицу наполняемости мембранного бака. Количество запасенной воды зависит от настройки реле давления. Чем больше разница в давлении между включением и выключением насоса, тем большее количество воды накапливается в резервуаре. Однако по причинам, указанным выше, эта разница ограничена. Давайте посмотрим на таблицу.

Здесь мы видим, что для мембранного бака объемом 200 литров с реле давления, установленным на 1,5 бар при включенном насосе и 3,0 бар при выключенном, запас воды составит всего 69 литров, что составляет около одной трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Для расчета аккумулятора заряда используется следующее уравнение.

Vt = K * A max * ((Pmax+1) * (Pmin+1)) / (Pmax- Pmin) * (Pvozd + 1).

Где

• Amax — максимальный расход воды в литрах воды в минуту.
• K — коэффициент, зависящий от мощности двигателя насоса.
• Pmax — давление при выключенном насосе, в бар.
• Pmin — давление при включенном насосе, бар.
• Рвозд. — давление воздуха в гидроаккумуляторе, бар.

В качестве примера подберем минимальный объем гидроаккумулятора, необходимый для системы водоснабжения, на примере насоса Vodoley BCPE 0,5-40 U со следующими параметрами.

Макс. давление (бар)	Pmin (бар)	Pvcd (бар)	A макс (м³/ч)	K (коэффициент)
3.0	1.8	1.6	2.1	0.25

Используя эту формулу, вычисляем наименьший объем ГА, который составляет 31,41 литра.

Поэтому мы выбираем самый близкий размер GA, который составляет 35 литров.

Объемы баков в диапазоне 25-50 литров точно соответствуют методу расчета объемов GA для всех бытовых систем водоснабжения, а также эмпирическим названиям различных производителей насосов.

В случае частых отключений электроэнергии рекомендуется выбирать бак большего объема, но в то же время следует помнить, что воду можно заливать только на 1/3 от общего объема бака. чем мощнее насос, установленный в системе, тем больше должен быть объем аккумулятора. Такое соответствие размеров позволит снизить дефицит насоса и продлить срок службы двигателя насоса.

Если вы приобрели большой резервуар, вам следует знать, что если вода не используется регулярно, она будет застаиваться в резервуаре HA, и ее качество ухудшится. Поэтому при выборе гидроаккумулятора, купленного в магазине, следует учитывать максимальный расход воды в водопроводной системе вашего дома. Для небольших потоков гораздо целесообразнее использовать бак объемом 25-50 литров, чем бак объемом 100-200 литров, так как эта вода будет расходоваться впустую.

Каким должно быть давление в гидроаккумуляторе

В одной части гидроаккумулятора находится сжатый воздух, а в другой — вода. Воздух в резервуаре находится под давлением — заводская настройка составляет 1,5 атм. Это давление не зависит от объема и одинаково как для резервуара объемом 24 литра, так и для резервуара объемом 150 литров. Максимально допустимое давление может быть больше или меньше, но это зависит не от объема, а от мембраны и указывается в технических характеристиках.

Предварительная проверка и коррекция давления

Рекомендуется проверить давление в аккумуляторе перед подключением его к системе. Настройка реле давления зависит от этого значения, а поскольку давление могло упасть во время транспортировки и хранения, контроль крайне желателен. Давление в резервуаре можно проверить с помощью специального впускного устройства, подсоединенного к верхней части резервуара (при емкости 100 литров и более), или с помощью манометра, установленного на дне резервуара как один из элементов трубопровода. Для контроля можно временно подключить автомобильный манометр. Обычно он имеет небольшую погрешность и прост в использовании. Если нет, можно использовать обычный манометр для измерения давления воды, но они обычно не точны.

Давление в аккумуляторе может быть увеличено или уменьшено по мере необходимости. Для этого на верхней части бака имеется ниппель. Через ниппель можно подключить автомобильный или велосипедный насос и увеличить давление по мере необходимости. Если необходимо выпустить воздух, клапан ниппеля можно согнуть тонким предметом, чтобы выпустить воздух.

Какое давление воздуха должно быть

Итак, насколько высоким должно быть давление в аккумуляторе? 1,4 — 2,8 атм необходимо для нормального функционирования бытовых приборов. Для предотвращения разрыва мембраны бака давление в системе должно быть немного выше давления в баке на 0,1 — 0,2 атм. Если давление в резервуаре составляет 1,5 атм, давление в системе не должно опускаться ниже 1,6 атм. Это значение устанавливается на реле давления воды, которое сопряжено с аккумулятором. Это оптимальное место для небольшого одноэтажного дома.

Если дом двухэтажный, давление должно быть увеличено. Существует формула для расчета давления в водяном баке.

Vatm = (Hmax+6)/10

Где Hmax — высота самой высокой точки, с которой производится забор воды. Обычно это душ. Измерьте (рассчитайте) высоту лейки относительно бака и подставьте ее в формулу, чтобы получить давление, которое должно быть в баке.

Если в вашем доме есть джакузи, все еще сложнее. Вы должны освоить его опытным путем — изменяя настройки реле и наблюдая за точкой подачи воды и работой прибора. Однако в этом случае рабочее давление не должно превышать максимально допустимых значений для других приборов и сантехнического оборудования (указанных в технических характеристиках).

Рекомендации по эксплуатации

После установки аккумулятора давления его необходимо обслуживать и содержать в надлежащем порядке. Настройку реле давления следует проверять примерно раз в месяц и при необходимости корректировать. Кроме того, следует проверить состояние корпуса, целостность мембраны и герметичность соединений.

Наиболее распространенной неисправностью гидравлического бака является разрыв мембраны. Постоянные циклы расширения и сжатия со временем приведут к повреждению этого элемента. Резкое изменение показаний манометра обычно свидетельствует о разрыве мембраны и попадании воды в «воздушный» отсек аккумулятора.

Чтобы определить неисправность, просто выпустите весь воздух из устройства. Если после этого из ниппеля начнет вытекать вода, то мембрана определенно нуждается в замене.

К счастью, выполнить такой ремонт относительно просто. Для этого.

1. Отсоедините гидравлический бак от системы водоснабжения и электропитания.
2. Открутите болты, удерживающие горловину устройства на месте.
3. Удалите испорченную пленку.
4. Установите новую пленку.
5. Соберите прибор в обратном порядке.
6. Установите и подключите гидравлический бак.

После обслуживания проверьте и отрегулируйте настройку давления в баке и реле давления. Равномерно затяните крепежные винты, чтобы новая мембрана не деформировалась и ее края не скользили внутри корпуса гидробака.

Замена мембраны аккумулятора относительно проста, но необходимо следить за тем, чтобы новая мембрана была идентична старой.

Для этого необходимо установить болты на свои места, а затем сделать несколько оборотов на первом болте, затем на следующем и так далее. В этом случае диафрагма будет сжимать тело одинаково по всей окружности. Распространенная ошибка, которую допускают начинающие ремонтники гидроаккумуляторов, заключается в неправильном использовании герметизирующих средств.

Мембрану не нужно обрабатывать герметиком, наоборот, присутствие этого вещества может повредить ее. Новая мембрана должна быть идентична по объему и конструкции старой. Лучше всего разобрать аккумулятор, а затем использовать разрушенную мембрану в качестве образца и отправиться в магазин для покупки нового элемента.

Ремонт и профилактика гидроаккумулятора

Даже самые простые гидроаккумуляторы требуют столько же внимания и заботы, как и любое рабочее и полезное оборудование.

Существует множество причин, по которым может потребоваться ремонт гидроаккумулятора. К ним относятся коррозия, вмятины на корпусе, неисправные мембраны или протекающие резервуары. Существует также множество других причин, которые обязывают владельца отремонтировать резервуар. Для предотвращения серьезных поломок необходимо регулярно осматривать поверхность гидроаккумулятора и следить за его работой, чтобы предотвратить возможные проблемы. Недостаточно просто проверять жилищный орган два раза в год, как указано в инструкции. Ведь можно устранить проблему сегодня и не обращать внимания на другую проблему, которая возникнет завтра, станет неустранимой в течение шести месяцев и может привести к выходу из строя аккумулятора. Поэтому аккумуляторы следует всегда проверять, чтобы не пропустить малейшую неисправность и своевременно отремонтировать их.

Причины поломок и их устранение

Причинами повреждения расширительного бака могут быть слишком частое включение и выключение насоса, утечка воды из клапана, низкое давление воды, низкое давление воздуха (ниже расчетного), низкое давление воды после насоса.

Как отремонтировать аккумулятор своими руками? Ремонт аккумулятора может быть вызван низким давлением воздуха в мембранном баке или его отсутствием, разрывом мембраны, повреждением корпуса, чрезмерной разницей давления при включении и выключении насоса, а также неправильным объемом бака.

Для устранения неисправности можно предпринять следующие меры.

• Для повышения давления можно использовать гаражный насос или компрессор.
• Поврежденные мембраны можно отремонтировать в сервисном центре.
• Поврежденные корпуса и их негерметичность также могут быть отремонтированы в сервисном центре.
• Разница в давлении может быть устранена путем регулировки избыточного дифференциального давления в зависимости от частоты включения и выключения насоса.
• Перед установкой бака в систему необходимо проверить достаточность объема бака.

• Утепленный дом, построенный своими руками: от фундамента до грядки ←.
• → Утеплите квартиру своими руками. Что и как должно быть изолировано?

Износ мембраны

Почему мембраны изнашиваются?

К факторам износа мембраны относятся.

• Трение между продуктом и стенкой оболочки.
• Колебания температуры в гидроаккумуляторе.
• Непрерывный процесс растяжения и сжатия продукта.

Все эти факторы могут привести к износу мембраны. Следующие признаки указывают на неизбежность отказа мембраны.

• Аккумулятор начинает работать рывками.
• Показания манометра непостоянны — резко повышаются и быстро снижаются.
• Кажется, что клапан «выплевывает» воду.
• Насос включается чаще, чем обычно, и через более короткие промежутки времени.

В этом случае очевидно, что мембрана аккумулятора должна быть заменена.

Процесс замены мембраны

Не будет преувеличением сказать, что процесс замены мембраны в аккумуляторе — это простой и интересный процесс, который не требует специальных навыков или знаний для управления. Все, что вам нужно сделать, — это следовать приведенным ниже инструкциям.

1. Сначала система обесточивается и насос отсоединяется от сети, затем давление сбрасывается путем открытия клапана.
2. На втором этапе откручиваются винты и снимается фланец.
3. Старая мембрана удаляется.
4. Новая диафрагма устанавливается на свое место.
5. Фланец устанавливается на место, и винт закручивается обратно.
6. Убедитесь, что в систему закачан воздух под давлением 1,4 — 1,5 бар.
7. Теперь вы можете подключить аккумулятор к водопроводу, но не забудьте проверить давление в баке.

Потребителю на заметку

• Если вам необходимо заменить мембрану в гидроаккумуляторе, то этот продукт доступен по цене, и вы можете найти его в магазине сантехники или строительных материалов, так как это востребованный расходный материал.
  Подходящие мембраны можно приобрести у производителя или поставщика аккумуляторов.
• При замене и обслуживании аккумуляторных мембран необходимо помнить, что изделия разных производителей не являются взаимозаменяемыми. Они часто различаются по диаметру горловины.
• Необходимо регулярно проверять давление воздуха в изделии и следить за его стабильностью, чтобы не приходилось так часто заменять мембрану.

Теперь вы знаете, почему аккумулятор выходит из строя, из чего он состоит, что такое мембрана аккумулятора и как ее заменить.

Используя наши рекомендации, вы сможете легко заменить мембрану аккумулятора при необходимости.

Как выбрать

Основным рабочим органом гидроаккумулятора является мембрана. Срок службы мембраны зависит от качества материала. Лучшими компонентами на сегодняшний день являются мембраны, изготовленные из пищевой резины (вулканизированные резиновые пластины). Материал корпуса влияет только на мембранный резервуар. В тех местах, где установлена «груша», вода контактирует только с резиной, а материал корпуса не имеет значения.

Фланцы должны быть изготовлены из толстой оцинкованной стали, но предпочтительнее из нержавеющей стали.

В емкостях с грушами большое значение имеет фланец. Обычно он изготавливается из оцинкованного металла. В этом случае важна толщина металла. Если он составляет всего 1 мм, то примерно через полтора года эксплуатации в металлическом фланце появится отверстие, бак потеряет герметичность, и система перестанет работать. А гарантия длится всего один год, несмотря на заявленный срок эксплуатации 10-15 лет. По истечении гарантийного срока фланец сгниет. Сварить его невозможно — металл очень тонкий. Вам придется найти новый фланец в сервисном центре или купить новый бак.

Поэтому, если вы хотите, чтобы аккумулятор служил долго, ищите толстую оцинкованную сталь или тонкие, но фланцевые пластины из нержавеющей стали.

Тип мембраны

Производители выпускают аккумуляторы с грушевидными мембранами или с мембранами. Принцип действия грушевидной диафрагмы заключается в растяжении и вытеснении воздуха при заполнении водой. Объем расширения ограничен стенками контейнера. Мембрана растягивается до линии отсечки, установленной производителем. Резервуар с грушевидной мембраной будет вмещать большой объем воды, но она будет постоянно контактировать с большой площадью резины. Это может привести к появлению неприятных запахов.

Мембрана имеет небольшую площадь контакта с водой, и сенсорное качество жидкости будет зависеть от уровня защиты внутренней поверхности бака от коррозии. Этот тип мембраны изготавливается из синтетического бутила или EPDM. Бутил устойчив к воздействию микроорганизмов и более эластичен.

Съемная и несъемная мембраны

Вечных двигателей не существует, поэтому, конечно, будут сбои в работе мембраны, но в реальности это произойдет гораздо раньше, чем планировалось, ведь в теории она должна служить верой и правдой около 5-10 лет. Но чаще всего, когда оператор не контролирует давление должным образом и происходит утечка воздуха, это приводит к разрыву стенки резервуара.

Если вернуться к первоначальному вопросу о том, какую диафрагму выбрать: съемную или несъемную, то необходимо рассмотреть эти 2 типа более подробно.

1. Подавляющее большинство современных моделей гидроаккумуляторов предполагают наличие съемной мембраны, например, известного производителя Reflex UNIPUMP. по мере износа материала проблема замены легко решается.
2. Однако иногда встречаются модели аппаратов, в которых мембрана (здесь она называется диафрагмой) не снимается. Часто такие гидроаккумуляторы стоят значительно дешевле, чем аналогичные изделия со съемными мембранами. В таких случаях замена невозможна. Из практического опыта мы можем сказать, что такие резервуары абсолютно точно будут выходить из строя с такой же частотой, так как их нельзя отремонтировать и нужно покупать новый за дорого. PressureWavePWB 2/,24 LH, WiloA 24-H и многие другие продукты являются типичным примером.

Ответ на вопрос, какую диафрагму выбрать (съемную или несъемную), очень прост. Если у вас есть возможность, лучше потратить немного больше, но приобрести съемный мембранный бак, чтобы его можно было без труда отремонтировать. Однако, поскольку мембранные, а не диафрагменные баки не очень популярны в этой стране, получить такой бак будет непросто.

Кроме того, вы должны знать о других параметрах, которые в равной степени относятся к мембранам. Эти вопросы рассматриваются ниже.

Баллонная мембрана

Это резиновые контейнеры емкостью 5 литров и более, похожие на медицинские бутылки с горячей водой или стандартные консервные банки. Более крупные модели — гидроаккумуляторы объемом 24 литра и более — имеют грушевидную форму.

Принцип работы картриджной мембраны заключается в следующем.

1. Вода нагнетается через насос в резиновую бутылку.
2. Когда насос выключен, избыточное давление, создаваемое между стенкой мембраны и корпусом аккумулятора, выталкивает воду в водопроводную трубу.

Таким образом, цилиндрическая мембрана значительно снижает воздействие гидроударов на систему водоснабжения.

Плоская мембрана

Продукт герметизируется внутри корпуса аккумулятора, разделяя последний на две части — «мокрую» и воздушную.

В этом случае мембрана действует следующим образом.

1. При включении насоса вода нагнетается в устройство, мембрана сжимается, создавая давление в воздушной камере.
2. Когда давление в воздушном резервуаре достигает определенного уровня, реле замыкает насосную станцию, и накопленная жидкость выталкивается мембраной в водяной контур.
3. Когда давление достигает минимума, насос снова включается, и процесс повторяется.

Использование диафрагм позволяет экономить энергию и потребление мощности насоса.

Выбираем материал мембраны

Еще один важный вопрос — какой материал мембраны следует использовать для аккумулятора. В случае с насосными станциями, обеспечивающими питьевую воду, должно быть понятно, что в той или иной степени вода всегда взаимодействует с материалом груш, поэтому перед покупкой важно убедиться, что груши изготовлены строго из пищевого материала (если вода будет использоваться в технических целях — это не принципиально. Всего существует 5 основных типов.

1. Натуральный — натуральный каучук (из резины), считается самым гибким, но через определенное время вода может начать просачиваться сквозь стенки. Натуральный подходит для температуры воды от -10 до +50 градусов Цельсия.
2. Бутил, синтетический бутилкаучук, также является лучшим выбором для контакта с питьевой водой и соответствует всем гигиеническим нормам. Он не такой гибкий, как предыдущие версии, но гарантирует более длительный срок службы. Он подходит для воды в диапазоне температур -10/+99.
3. EPDM — один из самых распространенных искусственных материалов, используемых для производства в этой области.
4. SBR — Этот тип наиболее часто используется в расширительных баках для систем отопления.
5. Наконец, нитрил — этот материал не подходит для контакта с питьевой водой и должен приобретаться при работе с маслом и топливом.

Поэтому при выборе мембраны следует делать ставку на защиту своего здоровья, именно поэтому так важно правильно выбрать материал аккумуляторной груши/ мембраны. В нашей стране, где используется почти 95% мембран EPDM, иногда нет смысла искать другие мембраны.

Горизонтальный или вертикальный бак

Гидроаккумуляторы необходимо регулярно обслуживать — сливать воду. Для вертикальных резервуаров это проще, чем для горизонтальных. Преимуществом вертикальной конфигурации является большая вместимость. Если емкость для хранения воды является важным критерием для вашего дома, то это лучший выбор.

Горизонтальная модель более компактна и проста в установке. Прочные ножки равномерно распределяют давление по поверхности, поэтому нет необходимости в подставках для ног, что может защитить ваш линолеум или деревянный пол от повреждений. Горизонтальный накопительный бак имеет площадку для установки насоса.

Объем резервуара

Производители насосного оборудования не рекомендуют включать насос более 25-30 раз в час. В большой семье бак объемом 80-100 литров поможет снизить этот показатель. Ресивер объемом 24 литра стабилизирует давление, но обычно 50-80% емкости резервируется для воды в баке. Для того чтобы аккумулятор мог работать в качестве резервного, потребуется бак большего объема.

Объем бака влияет на размер устройства. Если в кессоне или котельной не так много места, выгодно использовать гидроаккумулятор объемом 25-50 литров.

Максимальное рабочее давление

Давление в системе водоснабжения имеет большое значение. Если производительность насоса на 1-3 бара выше, чем у аккумулятора, можно обеспечить бесперебойное снабжение. Характеристики пустой бутылки указаны на корпусе прибора и в технической документации. При подключении к системе давление изменяется. Большие различия в показателях могут быть изменены путем откачки, для чего используется ручной насос.

Максимальное рабочее давление зависит от этажности дома. Для подачи воды на первый этаж — требуется более мощный насос, соответственно бак должен выдерживать более высокое давление. Для двухэтажного дома рекомендуется модель с максимальным рабочим давлением 10 бар. Для контроля основных показателей рекомендуется приобрести гидроаккумулятор с автоматической функцией или оснащенный манометром.

Какой гидроаккумулятор лучше

Модели, отобранные нашими экспертами и включенные в топ лучших моделей гидроаккумуляторов, эффективно справятся с этими задачами. Выбор оборудования полностью зависит от области применения и требований. Наши рекомендации приведены здесь.

• Wester WAV 100 — это универсальный гидроаккумулятор с увеличенным ресурсом для больших загородных домов.
• Vihr GA-100 — горизонтальное исполнение для использования с погружным насосом мощностью 1,5 кВт
• Djileks Crab 50 — оборудование для тех, кто ценит высокий уровень автоматизации.
• Wester WAO 24 — оборудование для загородных домов, которое обеспечит водой небольшой двухэтажный дом.
• Unipump 85109 — бак из нержавеющей стали с увеличенными интервалами для регулярного обслуживания, положительным влиянием на качество воды и стильным дизайном.

Какого размера должен быть ресивер в системе водоснабжения? Только эффективный, долговечный гидроаккумулятор можно назвать лучшим в своем классе.

Гидроаккумулятор «Вихрь ГА-100В»

Марка «Вихрь» хорошо известна многим российским мастерам — под этим именем выпускается много инструментов и оборудования, особенно насосного. В ассортименте этого производителя есть гидравлические аккумуляторы, один из которых занимает восьмое место в нашем рейтинге.

Бренд считается российским, хотя с 2000 года почти все производственные мощности были перенесены в Китай. Этот факт заставляет некоторых людей насторожиться, хотя причин для беспокойства не так уж много.

100-литровый бак может быть горизонтальным или вертикальным — в нашем случае он был вертикальным. На фоне других «братских» гидроаккумуляторов «Вихрь» сразу выделяется своим характерным оранжевым цветом.

Имя параметра Данные

Страна производства	Бренд — Россия, производство — Китай
Общий объем резервуара	100 л
Предполагаемое использование	Система охлажденной воды
Диапазон температур	+1 до +45°C.
Макс. давление	до 10 бар
Диафрагма	Перезаряжаемые, сменные
Размер соединения	1 дюйм
Вес	15 кг

Преимущества

• Достаточно доступная цена, большой объем бака.
• В целом, он неплохо справляется со своим предназначением.
• Хорошо развитая сервисная сеть во всех регионах.

Недостатки

• Даже внешне ему не хватает «культуры» производства: грубые, необработанные сварные швы.
• Низкое качество лакокрасочного покрытия — оно стирается с первых дней.
• Фланцы из просто окрашенной оцинкованной стали прослужили всего два года — прогнили насквозь, и их пришлось заменить.
• На корпусе танка вскоре появилась ржавчина. Металл стенок резервуара очень тонкий, поэтому срок службы резервуара вызывает большие опасения.

Гидроаккумулятор Vihr GA-100

Гидроаккумулятор «Oasis GV 100N»

Однако «Oasis» можно назвать чисто китайским брендом — под этим названием продаются многие климатические регуляторы и приборы, произведенные компанией «Forte Home». С тех пор как Hydroaccumulator вошел в наш рейтинг, качество продукции не стало фатальной проблемой.

Гидроаккумулятор находится в нашем списке лучших и может работать как с холодной, так и с горячей водой. Исполнение — вертикальное. Диапазон рабочего давления в системе — от 1,5 до 6,5 бар.

Гидравлический аккумулятор «Oasis GV 100N».

Имя параметра данные

Страна производства	Китай
Общая вместимость резервуара	100 л
Предполагаемое использование	Системы холодного и горячего водоснабжения
Диапазон температур	+1 до +99°C.
Макс. давление	до 8 бар
Диафрагма	Сменный, шариковый тип, EPDM
Размер соединения	1 дюйм
Вес	12,1 кг
Размеры	Диаметр 500 мм, высота 809 мм

Преимущества

• Занимает мало места.
• Позаботьтесь о своем бизнесе.

Cons

• Исполнение не самого лучшего качества.
• Пленка быстро вытекает без видимых причин. Это может быть банальный дефект.

Гидроаккумулятор «Belamos 100VT»

Еще одна российская компания, производящая строительную технику, климатическое оборудование и насосы. Интересно отметить, что производство продукции было перенесено не только в Китай, но и в некоторые европейские страны.

Рассматриваемая модель была довольно популярна и вошла в «тройку победителей» по объему продаж в этой категории. Однако у него есть несколько серьезных замечаний, когда речь идет о рейтинге качества.

Но сначала основные характеристики модели.

Имя параметраПодробности

Страна производства	Бренд — Россия, производство — Китай
Общий объем резервуара для воды	100 л
Предполагаемое использование	Система охлажденной воды
Диапазон температур	+1 до +45°C.
Макс. давление	до 10 бар
Диафрагма	Перезаряжаемые, сменные
Размер соединения	1 дюйм
Размеры	Диаметр 450 мм, высота 840 мм

Преимущества

• Отличное качество сборки.
• Предварительно смонтированный патрубок в верхней части для подключения дополнительного оборудования.
• Хорошее расположение клапанов на газовой камере.
• Отличное послепродажное обслуживание.

Cons

• Сталь очень тонкая (0,8 мм), а качество покраски очень хорошее, но только снаружи.
• Фланцы из оцинкованной стали быстро ржавеют. Это базовая версия, хотя на сайте компании ее можно заказать в исполнении из нержавеющей стали.
• Вода переливается через мембрану и попадает в газовую камеру.
• После запуска вода сначала издает неприятный запах. Позже этот эффект исчезает.

Гидроаккумулятор «Джилекс 7101 100В»

Компания «Дзылекс» считается лидером и «законодателем мод» среди отечественных производителей насосного оборудования. Бренд хорошо «прижился», продукция пользуется спросом, но все еще критикуется за выявляемые недостатки.

Помимо насосов, производитель также предлагает оборудование для строительства насосных станций, в том числе резервуары различной емкости. Джилекс 7101 100В 100 литров рекомендуется использовать с погружными или скважинными насосами.

Основные особенности данной модели.

Имя параметра Данные

Страна производства	Россия
Общий объем резервуара	100 л
Подходит для	Системы холодного водоснабжения
Диапазон температур	+1 до +45°C.
Макс. давление	до 10 бар
Диафрагма	Тип цилиндра давления перезаряжаемый, сменный, из резины
Размер соединения	1 дюйм
Вес	11 кг
Размеры	Диаметр 450 мм, высота 840 мм

Преимущество

• Доступно.
• Хорошие прочные ножки, хорошо покрашены — не ржавеют.
• В основном отзывы о шоу, как и ожидалось.

Cons

• Стальные фланцы очень быстро приходят в негодность. Лучше всего сразу найти модель с пластиковым фланцем или иметь запасной.
• Многочисленные наблюдения утечки воды из воздушной камеры, чего не должно быть в случае с этим типом резервуара — его внутренняя часть не предназначена для контакта с водой.
• Низкое качество мембраны — вода будет сходить вместе с резиной в течение длительного периода времени.

Гидроаккумулятор «WWQ GA100V»

Под аббревиатурой WWQ скрываются три слова — вода, тепло и качество. Именно такое название решила дать себе эта российская компания. Первоначально она занималась только продажей насосного оборудования, но позже начала производить собственные модели. Сегодня WWQ является одним из лидеров отечественного рынка насосного оборудования.

Действительно, претензий к продукции этой марки на удивление мало. Конечно, она не является лидером по количеству проданных гидроаккумуляторов. Но это не исключает, что дело произойдет в ближайшее время. И в наш рейтинг вошла модель WWQ GA100V.

Характеристики модели — в таблице.

Имя параметра Параметр

Страна производства	Бренд — Россия, сборка — Китай
Общая вместимость резервуара	100 л
Предполагаемое использование	Системы холодного и горячего водоснабжения
Диапазон температур	+1 до +99°C.
Макс. давление	до 10 бар
Диафрагма	Сменный, шариковый тип, EPDM
Размер соединения	1 дюйм
Вес	11 кг
Размеры	Диаметр 450 мм, высота 850 мм

Преимущество

• Хорошее качество изготовления.
• Надежная мембрана.
• Уметь работать в системах горячего водоснабжения.
• По вполне разумной цене.

Плюсы

• Никаких отрицательных отзывов. Но, возможно, это просто связано с небольшим количеством отзывов в принципе. Однако это явление обнадеживает, и высокая строка рейтинга продукта объясняется не только тем, что бренд недостаточно «раскручен».

Гидроаккумулятор «Wester WAV 100»

Продукция бренда заслужила очень хорошую репутацию среди российских потребителей. Эта российская разработка, насколько известно, первоначально производилась на заводе Aquasystem в Италии, а затем была полностью перенесена на отечественный рынок.

В любом случае, пообщавшись с экспертами на форуме, можно сделать вывод, что продукция качественная и очень доступная. Например, время от времени предлагается поискать «Wester», только если скидки не найдены — купить другие бренды.

В наших рейтингах линия «Bronze» заменена гидроаккумулятором модели «Wester WAV 100». Его основные характеристики приведены в таблице.

Имя параметра Данные

Страна-производитель	Бренд: Италия — Россия, Производство — Россия
Общий объем резервуара для воды	100 л
Предполагаемое использование	Система охлажденной воды
Диапазон температур	+1 до +45°C.
Макс. давление	до 10 бар
Диафрагма	Сменный, шариковый тип, EPDM
Размер соединения	1 дюйм
Вес	17 кг
Размеры	Диаметр 495 мм, высота 787 мм

Сильные стороны

• Хорошее качество изготовления.
• Толстые и надежные металлические стенки. Танк довольно тяжелый, но прочность важнее.
• Легко заменить фланец мембраны.
• Мембрана (итальянская) без резинового привкуса — даже в начале эксплуатации
• Идеальное сочетание качества и стоимости.

Недостатки

• Из-за короткой ножки у него очень мало места между полом и входом, что сильно затрудняет монтаж трубы.
• Других очевидных недостатков нет.

Гидроаккумулятор «UNIPUMP 100V»

Почему этот российский бренд с хорошей репутацией разместился на второй строчке рейтинга с некоторыми «продвинутыми». Однако обзор показывает, что аванс может и не понадобиться.

Производство развернуто на территории России и включает в себя широкий ассортимент продукции в области насосного оборудования и необходимых аксессуаров. аккумулятор UNIPUMP 100V привлекает многих потребителей своим высоким качеством и доступной ценой.

Основные характеристики этого гидроаккумулятора приведены в таблице ниже.

Параметр Наименование Спецификация

Страна-производитель	Россия
Общий объем резервуара	100 л
Предполагаемое использование	Системы холодного и горячего водоснабжения
Диапазон температур	+1 до +90°C.
Макс. давление	до 6 бар
Диафрагма	Сменный, шариковый тип, EPDM
Размер соединения	1 дюйм
Вес	14 кг
Размеры	Диаметр 440 мм, высота 840 мм

Преимущества

• Высококачественная конструкция.
• Менее привычный, но простой в установке фитинг для отвода воды.
• Высококачественная мембрана, без запаха резины, способна работать в системах горячего водоснабжения.
• Фланцы из нержавеющей стали.

Недостатки

• В устройстве неисправен входной патрубок, который не поддерживает заданное давление. Он заменен по гарантии.
• Других существенных недостатков обнаружено не было.

Гидроаккумулятор «Reflex DE 100»

Качество уже давно стало «предметом разговора» в Германии, о чем свидетельствует продукция компании «Reflex». В результате гидроаккумулятор этой марки поднимается на «золотую середину» в наших рейтингах.

В рассматриваемой весовой категории это Reflex DE 100. Блоки этого размера чаще всего встречаются в вертикальных компоновках с нижним подключением.

Особенности этой модели.

Параметр Описание Данные

Страна производства	Бренд — Германия, производство — Россия
Общий объем резервуара для воды	100 л
Предполагаемое использование	Системы холодного и горячего водоснабжения
Диапазон температур	+1 до +70°C.
Макс. давление	до 10 бар
Диафрагма	Сменный, шариковый тип, EPDM
Размер соединения	1 дюйм
Вес	19 кг
Размеры	Диаметр 480 мм, высота 850 мм

Преимущества

• Прочный корпус из толстолистовой стали с высококачественным антикоррозийным покрытием. Безопасен для использования в самых неблагоприятных условиях с точки зрения влажности и температуры.
• Высококачественные фланцы, позволяющие заменять мембрану
• Оборудование этой марки известно своей долговечностью и надежностью, поэтому они лидируют по количеству проданных единиц в своей категории, несмотря на высокую стоимость.

Недостатки

• Разрыв мембран сразу после истечения гарантийного срока. И стоимость их немаленькая.
• Цена резервуара — значительно выше, чем у моделей других марок аналогичной мощности.

Лучшие бюджетные гидроаккумуляторы

В эту категорию входят модели стоимостью до 1500 рублей. Они отличаются простой конструкцией, небольшой производительностью и простотой обслуживания. Они рекомендованы для домашнего использования.

Wester WAV 8

Основной материал этой модели — высококачественная сталь, устойчивая к механическим повреждениям. Внешняя поверхность обработана эпоксидным полиэфирным покрытием для предотвращения мелких царапин и коррозии. Мембрана изготовлена из специальной резины EPDM и может быть легко заменена при необходимости.

Рабочая температура находится в диапазоне +1 — +100°C, а максимальное давление составляет 10 бар. Аккумулятор оснащен G-образным шарниром и воздушным соплом. С их помощью можно быстро подключить устройство к водопроводу и отрегулировать давление в камере.

Преимущества.

• Высокая прочность и долговечность.
• Быстрое подключение.
• Простота обслуживания.

Недостатки.

• Отсутствие поддержки.

Wester WAV 8 используется в частных системах водоснабжения. Поможет компенсировать тепловое расширение воды, поддерживать рабочее давление и т.д.

Вихрь ГА-24

Резервуар для воды изготовлен из высококачественной стали, а мембрана — из пищевой резины. При необходимости его можно быстро заменить. Предусмотрен воздушный клапан для нагнетания сжатого воздуха. Все важные детали имеют защитное лакокрасочное покрытие. Оцинкованные фланцы также защищают от коррозии.

Воздушный резервуар имеет объем 24 литра и размеры 290 x 460 мм. Аккумулятор способен работать с водой при температуре от +1 до +45°C.

Устойчивость конструкции в горизонтальной плоскости гарантируют прочные ножки. Они имеют специальные отверстия для надежного крепления резервуара к полу.

Преимущество.

• Высокая прочность.
• Простота обслуживания.
• Защитное покрытие резервуара и оцинкованного фланца.
• Может крепиться к полу.

Недостатки.

• Вибрация под давлением.

Vortex GA-24 подходит для интенсивного использования со скважинными или поверхностными насосами.

Джилекс 6 В

Модель Gileks оснащена металлическим оцинкованным фланцем, который не подвержен деформации и коррозии. Мембрана картриджа изготовлена из высококачественного бутилкаучука и устойчива к давлению и износу.

Емкость бака составляет 6 литров, а максимальное рабочее давление — 6 бар. Аккумулятор не занимает много места в помещении и может быть установлен в считанные минуты без использования специальных инструментов.

Преимущество.

• Легко подключается с помощью стандартных инструментов.
• Небольшой размер и вес.
• Прочный материал.
• Фланцы оцинкованы.

Недостатки.

• Небольшой объем.

Джилекс хорошо подходит для бытового использования с погружными насосами.

Tim HC-24L

Корпус изготовлен из стали и покрыт специальной краской для обеспечения дополнительной защиты от коррозии. Уплотнения изготовлены из износостойкой EPDM-резины и выдерживают высокое давление и проколы.

Емкость бака для воды составляет 24 литра, а максимальная рабочая температура воды +60°C. Насос имеет большую насосную платформу для удобства установки. Прочные ножки обеспечивают надежное размещение аккумулятора на поверхности. При необходимости его можно закрепить с помощью монтажного элемента.

Преимущество.

• Прочный корпус.
• Быстрое подключение.
• Крепление к полу и насосной платформе.
• Износостойкая мембрана.
• Простота в обслуживании.

Недостатки.

• Тонкий слой защиты.

Tim HC-24L можно использовать как для систем горячего, так и холодного водоснабжения. Надежное решение для длительного использования.

Лучшие вертикальные гидроаккумуляторы

Эти модели могут использоваться как для поверхностных, так и для погружных насосов. Как правило, они имеют больший объем, рассчитаны на работу в условиях повышенного давления и славятся своей надежностью.

Stout STW-0002-000150

Модель способна работать с различными типами теплоносителей, что значительно расширяет область ее применения. Отсутствие испарения обеспечивает минимальные потери и экономичность эксплуатации.

Основным материалом бака является толстостенная сталь. Для установки не требуется помощь специалиста. Объем расширительного бака составляет 150 литров.

Аккумулятор подходит для использования в суровых условиях и прочно стоит на твердой земле благодаря трем устойчивым ножкам. При необходимости мембрану можно легко заменить. Максимальное рабочее давление составляет 10 бар.

Преимущество.

• Универсальность.
• Большая вместимость.
• Быстрая установка.
• Прочно стоит на поверхности.
• Долговечность.
• Простота в обслуживании.

Недостатки.

• Большие размеры.

Расширительные баки Stout используются для систем отопления со средней температурой до +100°C. Надежный выбор для больших загородных домов или коммерческих зданий.

Oasis GV-100N

Изготовлен из высококачественной углеродистой стали с защитным покрытием для предотвращения коррозии и мелких царапин. Мембрана изготовлена из специальной резины EPDM для более длительного срока службы и легко заменяется.

Бак объемом 100 литров рассчитан на максимальное рабочее давление 6,5 бар. Несмотря на большую емкость, аккумулятор весит всего 12,5 кг, что позволяет легко его транспортировать и устанавливать в нужном месте. Металлические кронштейны расположены под углом для повышения устойчивости.

Преимущество.

• Высокая прочность.
• Относительно небольшой вес и легкость транспортировки.
• Устойчивые ноги.
• Большая вместимость.
• Легкость в обращении.

Недостатки.

• Высокая цена.

Oasis GV-100N рекомендуется для частных и промышленных систем водоснабжения.

Reflex DE 80

Металлический контейнер Reflex объемом 80 литров разделен на два внутренних пространства — воздушную камеру и водяную камеру. Мембрана изготовлена из экологически чистых материалов и не подвержена воздействию бактерий или механических повреждений. Его можно легко заменить по истечении срока службы.

Максимальное рабочее давление составляет 10 бар. Корпус аккумулятора покрыт специальным составом для защиты от внешних воздействий. Три прочных кронштейна гарантируют устойчивость конструкции на поверхности и облегчают ее установку.

Преимущество.

• Прочный корпус с защитным покрытием.
• Простота в обслуживании.
• Мембрана с длительным сроком службы.
• Большая вместимость.

Недостатки.

• Временные соединения.

Reflex DE 80 может использоваться в системах водоснабжения, отопления и противопожарной защиты — универсальный выбор для сложных задач.

WWQ GA 80V

Аккумулятор WWQ рассчитан на эксплуатацию в течение более 5 лет без какого-либо обслуживания. И его можно легко ввести в эксплуатацию без посторонней помощи. Допустимая температура +99°C, что делает его пригодным для индивидуального отопления и горячего водоснабжения.

Максимальное рабочее давление составляет 10 бар, а объем расширителя — 80 литров. Три металлических кронштейна позволяют надежно установить аккумулятор на горизонтальной поверхности, а защитное покрытие основных элементов исключает риск коррозии.

Преимущество.

• Прочность.
• Быстрая и несложная установка.
• Большая вместимость.
• Стабильность поверхности.
• Простота в обслуживании.
• Выдерживает высокие температуры.

Недостатки.

• Тонкое защитное покрытие.

WWQ GA 80V предназначен для использования в системах отопления и бытового горячего водоснабжения в частных домах.

Лучшие горизонтальные гидроаккумуляторы

Данный тип модели предназначен для работы с надземными насосами и оснащен специальной платформой для установки. Сам расширительный бак имеет небольшие размеры и легко подключается.

Stout STW-0003-000100

Модель быстро подключается и проста в эксплуатации. Усиленные ножки обеспечивают устойчивость резервуара. Все детали покрыты защитной краской для предотвращения коррозии и мелких повреждений.

Бак объемом 100 литров выдерживает давление до 10 бар. Способность выдерживать температуры до +100 °C позволяет использовать аккумулятор в широком диапазоне применений. Для удобства размещения насоса предусмотрена платформа.

Преимущество.

• Надежные материалы.
• Защитное покрытие для структурных компонентов.
• Большой объем.
• Быстрое подключение.
• Не требует технического обслуживания.

Недостатки.

• Высокая стоимость.

Аккумулятор Stout для систем персонального и промышленного водоснабжения.

Patriot HR-50

Мембрана гидроаккумулятора Patriot изготовлена из бутилкаучука, устойчивого к высокому давлению и быстрому разрушению. Стальной корпус не боится резких ударов, а также покрыт специальной краской для защиты от воздействия факторов окружающей среды. Оцинкованный фланец имеет увеличенный срок службы и не подвержен коррозии.

Емкость бака для воды составляет 50 литров. Максимальное рабочее давление составляет 8 бар. Аккумулятор не занимает много места в помещении и надежно размещается на поверхности благодаря прочному кронштейну с отверстиями для крепления элементов.

Преимущество.

• Прочный конструкционный материал.
• Устойчивость к коррозии.
• Небольшие размеры.
• Стабильность поверхности.
• Длительный срок службы.

Недостатки.

• Сложность в обслуживании.

Patriot HR-50 стоит купить для использования в системах горячего и холодного водоснабжения. Отличный выбор для бытового, сельскохозяйственного и промышленного использования.

UniPump 85109

Корпус UniPump изготовлен из нержавеющей стали, что гарантирует устойчивость к механическим повреждениям и коррозии. Мембрана изготовлена из пищевой резины и не подвержена чрезмерному растяжению или износу. Емкость аккумулятора составляет 24 литра, а максимальное рабочее давление — 6 бар.

Расширительный бак можно подключить за несколько минут без применения специальных инструментов. Усиленная верхняя площадка позволяет легко разместить насос. Благодаря отверстиям в кронштейне, аккумулятор может быть установлен на поверхность с помощью стандартных крепежных элементов.

Преимущество.

• Небольшие размеры.
• Прочный, устойчивый к коррозии корпус.
• Быстрое подключение.
• Поверхностное крепление.

Недостатки.

• Малая толщина стенок.

Аккумуляторы UniPump используются для систем водоснабжения в частных домах.

Wester WAO 80

Небольшой размер этой модели делает ее удобной для переноски и установки. Для быстрого и независимого подключения к сети предусмотрены фитинги с герметичными соединениями. Эластомерная мембрана износостойкая и легко заменяется при необходимости.

Рекомендуемая температура жидкости от +1 до +100°C и максимальное давление 10 бар. Корпус изготовлен из более твердой высококачественной углеродистой стали с защитным слоем.

Преимущество.

• Небольшие размеры.
• Простота в обслуживании.
• Простота подключения.
• Прочный и устойчивый к коррозии корпус.

Недостатки.

• Вибрация во время работы насоса.

Wester WAO 80 может использоваться как для систем холодного, так и горячего водоснабжения. Универсальное решение для частного и промышленного использования.
